DisplayPort (m) - DisplayPort (w)
DisplayPort 1.3/1.4 / HDCP2.2
Bildschirm mit DSC: 8K@60Hz / 5K@120Hz / 4K@240Hz
Bildschirm ohne DSC: 8K@30Hz / 5K@60Hz / 4K@120Hz

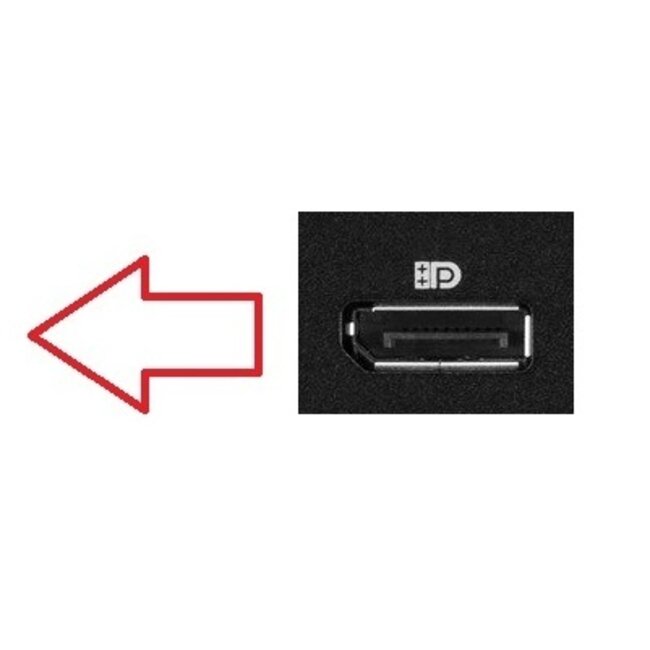

90° Winkeladapter (Winkel nach links)
unterstützt DP_PWR (Pin 20)
Lesen Sie mehr.

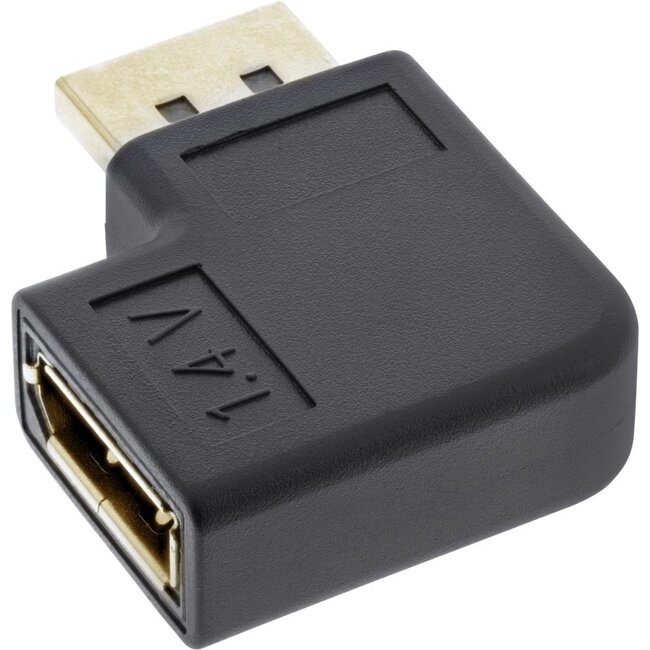

Verwenden Sie diesen DisplayPort Version 1.4 Adapter, um einen DisplayPort-Anschluss rechtwinklig mit einem Standard-DisplayPort-Kabel anzuschließen. Dieser Adapter eignet sich für Geräte mit DisplayPort-Eingang, wie z. B. Monitore, sowie für Geräte mit DisplayPort-Ausgang, wie Computer oder Notebooks. Unterstützt Auflösungen bis zu 7680 x 4320 @ 30 Hz, 5120 x 2880 @ 60 Hz oder 3840 x 2160 @ 120 Hz. Dank Unterstützung für Display Stream Compression 1.2 (DSC) ist dieser Adapter auch für Auflösungen bis zu 7680 x 4320 @ 60 Hz, 5120 x 2880 @ 120 Hz oder 3840 x 2160 @ 240 Hz geeignet.

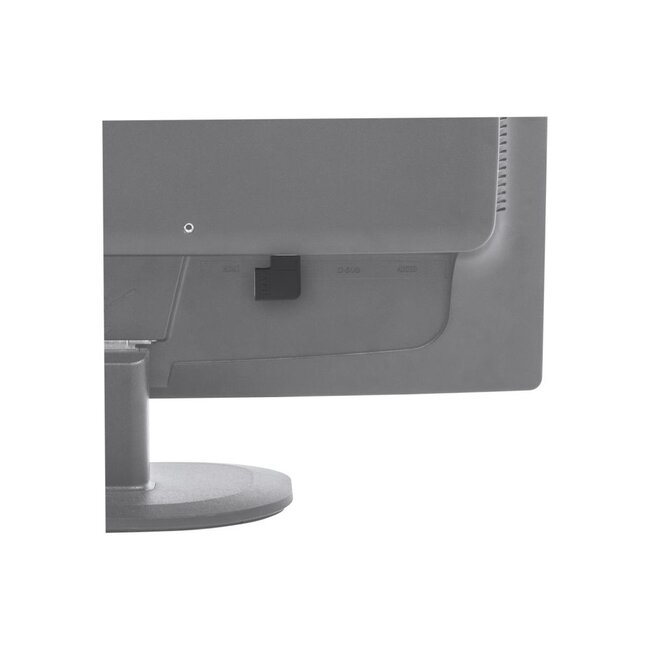

Dieser Adapter verwandelt einen geraden Stecker in einen rechtwinkligen Stecker. So können Sie bei Geräten mit wenig Platz auf der Rückseite einen Winkelstecker verwenden. Durch die 90°-Winkelanordnung kann beispielsweise Ihr Monitor oder Computer besonders nah an der Wand platziert werden. Prüfen Sie sorgfältig, ob der Anschluss und die Winkelrichtung des Adapters für Ihre Anwendung passend sind.

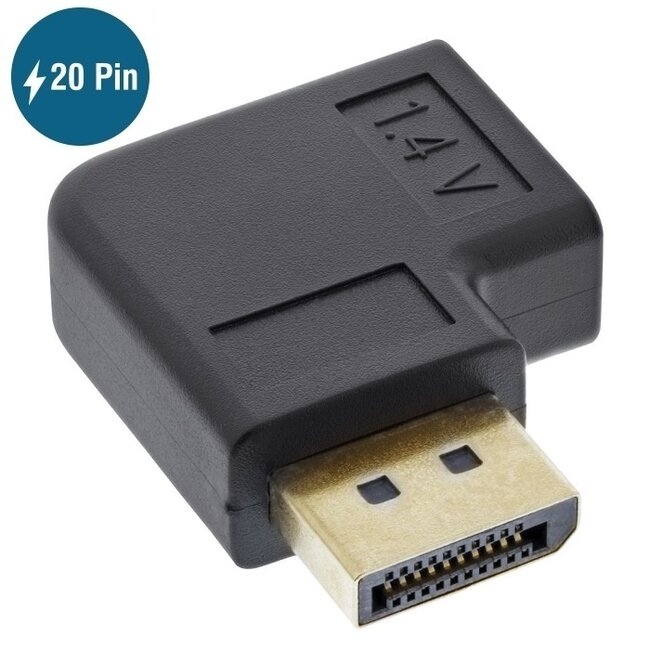

Pin 20 ist bei diesem Adapter verbunden. Daher unterstützt dieser Adapter DP_PWR. Wenn das an den Adapter angeschlossene Kabel ebenfalls DP_PWR unterstützt, wird die Stromversorgung über Pin 20 weitergeleitet. Unterstützt das Kabel kein DP_PWR, funktioniert der Adapter wie ein normaler Adapter ohne Stromversorgung über Pin 20.
Es gibt zwei Arten von DisplayPort-Kabeln: solche, die Strom über Pin 20 führen (DisplayPort mit DP_PWR: 3,3 V / 500 mA) und solche, bei denen Pin 20 nicht verbunden ist und somit keine Stromversorgung erfolgt. DP_PWR kann nützlich sein, um angeschlossene Geräte mit Strom zu versorgen, kann aber auch Probleme (bis hin zu Kurzschlüssen) verursachen, wenn die Stromversorgung nicht benötigt wird. Kaufen Sie daher nur ein Kabel mit DP_PWR, wenn der Hersteller Ihres DisplayPort-Geräts dies empfiehlt. Bei vielen Kabeln und Adaptern ist nicht angegeben, ob Pin 20 verbunden ist oder DP_PWR unterstützt wird. In solchen Fällen können Sie davon ausgehen, dass Pin 20 nicht verbunden ist.
HDCP steht für High-bandwidth Digital Content Protection und ist eine von Intel entwickelte Spezifikation zum Schutz digitaler Audio- und Videoinhalte, die über digitale Videoverbindungen übertragen werden. Es handelt sich um eine Form des digitalen Rechtemanagements (DRM). Das Signal wird vom HDCP-fähigen Gerät verschlüsselt und vom empfangenden Gerät mit HDCP entschlüsselt. Jedes HDCP-Gerät verfügt über einen Chip mit einer einzigartigen Identifikationsnummer (ID). HDCP verwendet eine Blacklist, auf der Chips mit IDs stehen, die für illegale Wiedergabe verwendet wurden. Diese Blacklist wird aktuell gehalten und über Filme oder Geräte-Updates verteilt. Geräte mit HDCP-Chips auf der Blacklist können somit unbrauchbar gemacht werden. Wenn ein Umschalter oder Konverter HDCP unterstützt, bedeutet dies, dass die ID-Nummern überprüft und der Verschlüsselungs- und Entschlüsselungsprozess über dieses Gerät erfolgen kann. Bei Kabeln oder Adaptern wird das Signal 1:1 durchgereicht; die HDCP-Unterstützung ist besonders wichtig bei Konvertern, Umschaltern, Splittern und anderen Anwendungen mit aktiven Schaltungen oder Netzteilen.
DisplayPort ist ein Audio- und Videostandard, der von der Video Electronics Standards Association (VESA) entwickelt wurde. Der Standard besteht seit 2005 und wird hauptsächlich für die Übertragung von Bildsignalen, z. B. zwischen Computer und Monitor, verwendet. Verschiedene Hersteller, darunter ATI, Dell, HP, Samsung, Philips und Intel, unterstützen den DisplayPort-Standard. HDMI ist ein großer Konkurrent von DisplayPort, jedoch ist DisplayPort aufgrund fehlender Lizenz- und Royalty-Gebühren kostengünstiger in der Umsetzung. Zudem wird ein DisplayPort-Kabel häufig als Ersatz für VGA- oder DVI-Kabel verwendet. Eine kleinere Variante ist das Mini DisplayPort-Kabel.
Viele neue Notebooks sind mit einem Mini DisplayPort-Anschluss ausgestattet. Hier kann ein Kabel oder Adapter angeschlossen werden, der auf (Mini) DisplayPort, HDMI, DVI oder VGA konvertiert.
