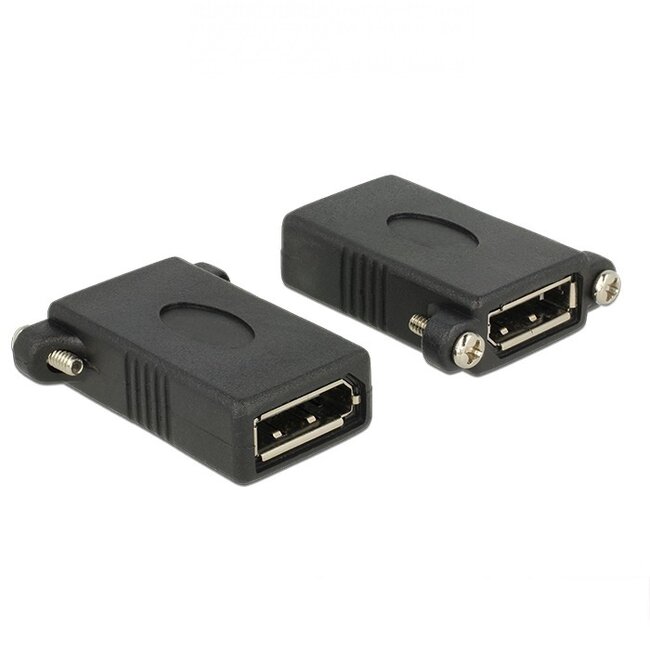

DisplayPort Einbaubuchse (Buchse-Buchse) - Version 1.1 (2560 x 1600)

DisplayPort Version 1.1 Einbaubuchse, mit der Sie an einem gewünschten Ort einen DisplayPort-Anschluss realisieren können. Geeignet für Auflösungen bis zu 2560 x 1600 @ 60 Hz oder 3840 x 2160 @ 30 Hz.

Geeignet für (Panel-)Einbau

Verwenden Sie diesen Adapter, um einen DisplayPort-Anschluss in einem Panel, Gehäuse, Fahrzeug oder an einem anderen gewünschten Ort zu realisieren.

Pin 20 ist angeschlossen

Pin 20 ist bei diesem Adapter angeschlossen. Daher unterstützt dieser Adapter DP_PWR. Wenn das an den Adapter angeschlossene Kabel ebenfalls DP_PWR unterstützt, wird DP_PWR über Pin 20 weitergeleitet. Unterstützt das Kabel kein DP_PWR, funktioniert der Adapter einfach ohne DP_PWR und es wird keine Stromversorgung über Pin 20 übertragen.

Pin 20 - DP_PWR

Es gibt zwei Arten von DisplayPort-Kabeln: solche, die über Pin 20 Strom führen (DisplayPort mit DP_PWR: 3,3 V / 500 mA) und solche, bei denen Pin 20 nicht angeschlossen ist. Diese Kabel führen also keine Stromversorgung mit. DP_PWR kann nützlich sein, um angeschlossene Geräte mit Strom zu versorgen, kann aber Probleme (sogar Kurzschlüsse) verursachen, wenn diese Stromversorgung nicht benötigt wird. Kaufen Sie daher nur ein Kabel mit DP_PWR, wenn der Hersteller Ihres DisplayPort-Geräts dies empfiehlt. Bei vielen Kabeln und Adaptern ist nicht angegeben, ob Pin 20 angeschlossen ist und ob DP_PWR unterstützt wird. In solchen Fällen können Sie davon ausgehen, dass Pin 20 nicht angeschlossen ist.

Was ist DisplayPort?

DisplayPort ist ein Audio- und Videostandard, der von der Video Electronics Standards Association (VESA) entwickelt wurde. Dieser Standard besteht seit 2005 und wird hauptsächlich für die Übertragung von Bildsignalen verwendet, beispielsweise zwischen Computer und Monitor. Verschiedene Hersteller, darunter ATI, Dell, HP, Samsung, Philips und Intel, unterstützen den DisplayPort-Standard. HDMI ist ein großer Konkurrent von DisplayPort, jedoch ist DisplayPort aufgrund fehlender Lizenzgebühren und Abgaben kostengünstiger zu implementieren. Zudem wird ein DisplayPort-Kabel häufig verwendet, um VGA- oder DVI-Kabel zu ersetzen. Eine kleinere Variante ist das Mini DisplayPort-Kabel.

Mini DisplayPort

Viele neue Notebooks sind mit einem Mini DisplayPort-Anschluss ausgestattet. Hier kann ein Kabel oder Adapter angeschlossen werden, der auf (Mini) DisplayPort, HDMI, DVI oder VGA adaptiert.

Spezifikationen DisplayPort Einbaubuchse (Buchse-Buchse) - Version 1.1 (2560 x 1600)

• Anschlüsse: DisplayPort (Buchse) - DisplayPort (Buchse)
• geeignet für die Übertragung von Audio- und Videosignalen
• geeignet für Auflösungen bis 2560 x 1600 @ 60 Hz / 3840 x 2160 @ 30 Hz
• Gesamtbandbreite: bis zu 10,80 Gbit/s (HBR)
• entspricht den DisplayPort 1.1 Spezifikationen
• geschirmter Adapter
• DisplayPort PWR: Pin 20 ist angeschlossen (Unterstützung für DP_PWR 3,3 V 500 mA)
• geeignet für (Panel-)Einbau
• 1 Seite verfügt über 2 Schraublöcher (inkl. 2 Schrauben)
• Schraubentyp: #4-40 UNC (ca. 15 mm)
• Montageöffnung: 18 x 7 mm
• Abstand zwischen den Löchern (Mitte-Mitte): ca. 27 mm
• konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre
