DisplayPort (m) - DisplayPort (w)
DisplayPort 1.3/1.4 / HDCP2.2
Bildschirm mit DSC: 8K@60Hz / 5K@120Hz / 4K@240Hz
Bildschirm ohne DSC: 8K@30Hz / 5K@60Hz / 4K@120Hz
zur (Panel-)Einbau

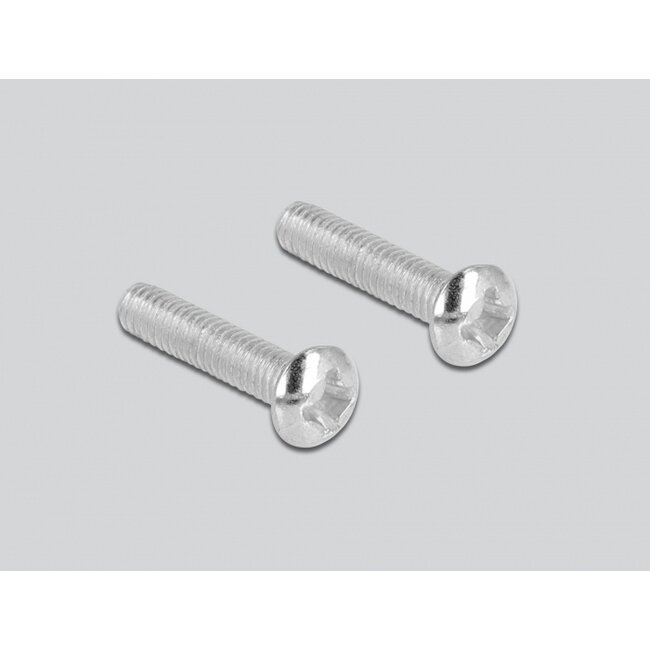

1 Seite mit 2 Schraublöchern (inkl. Schrauben)
unterstützt DP_PWR (Pin 2
Lesen Sie mehr.

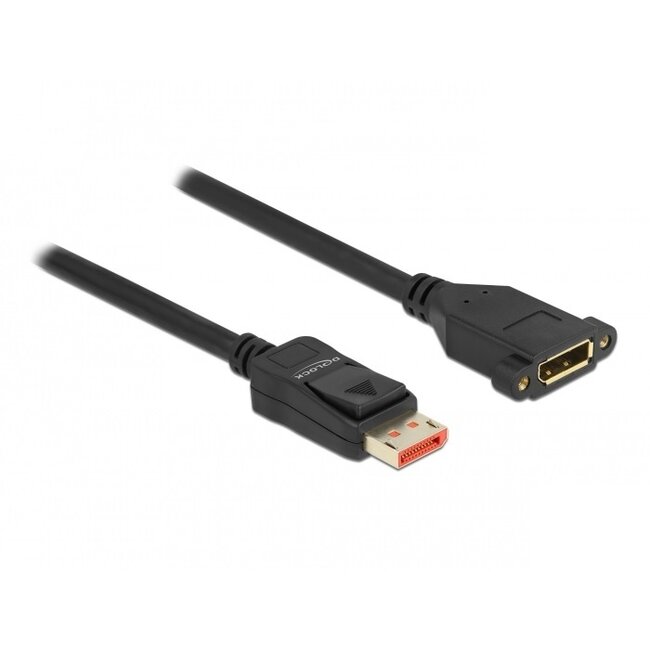

DisplayPort Version 1.4 Einbaubuchse, mit der Sie an einem gewünschten Ort einen DisplayPort-Anschluss realisieren können. Geeignet für Auflösungen bis zu 7680 x 4320 @ 30 Hz, 5120 x 2880 @ 60 Hz oder 3840 x 2160 @ 120 Hz. Dank Unterstützung für Display Stream Compression 1.2 (DSC) ist dieses Kabel auch geeignet für Auflösungen bis zu 7680 x 4320 @ 60 Hz, 5120 x 2880 @ 120 Hz oder 3840 x 2160 @ 240 Hz.
Verwenden Sie diesen Adapter, um einen DisplayPort-Anschluss in einem Panel, Gehäuse, Auto oder an einem anderen gewünschten Ort zu realisieren.
Pin 20 ist bei diesem Adapter angeschlossen. Daher unterstützt dieser Adapter DP_PWR. Wenn das Kabel, das Sie an den Adapter anschließen, ebenfalls DP_PWR unterstützt, wird DP_PWR über Pin 20 weitergeleitet. Falls das angeschlossene Kabel kein DP_PWR unterstützt, funktioniert dieser Adapter einfach als Adapter ohne DP_PWR und es wird keine Stromversorgung über Pin 20 übertragen.
Es gibt zwei Arten von DisplayPort-Kabeln: solche, die Stromversorgung über Pin 20 führen (DisplayPort mit DP_PWR: 3,3 V / 500 mA) und solche, bei denen Pin 20 nicht angeschlossen ist. Diese Kabel übertragen keine Stromversorgung. DP_PWR kann nützlich sein, um angeschlossene Geräte mit Strom zu versorgen, kann aber Probleme (sogar Kurzschlüsse) verursachen, wenn diese Stromversorgung nicht benötigt wird. Kaufen Sie daher nur ein Kabel mit DP_PWR, wenn der Hersteller Ihres DisplayPort-Geräts dies empfiehlt. Bei vielen Kabeln und Adaptern ist nicht angegeben, ob Pin 20 angeschlossen ist und ob DP_PWR unterstützt wird. In solchen Fällen können Sie davon ausgehen, dass Pin 20 nicht angeschlossen ist.
HDCP steht für High-bandwidth Digital Content Protection und ist eine von Intel entwickelte Spezifikation zum Schutz digitaler Audio- und Videoinhalte, die über digitale Videoverbindungen übertragen werden. Es handelt sich um eine Form des digitalen Rechtemanagements (DRM). Das Signal wird vom HDCP-unterstützenden Gerät verschlüsselt und anschließend vom empfangenden Gerät mit HDCP entschlüsselt. Jedes HDCP-Gerät verfügt über einen Chip mit einer einzigartigen Identifikationsnummer (ID). HDCP verwendet eine Blacklist, auf der Chips mit IDs stehen, die für illegale Wiedergabe verwendet wurden. Diese Blacklist wird aktuell gehalten und über Filme oder Geräte-Updates verbreitet. Geräte mit HDCP-Chips auf der Blacklist können somit unbrauchbar gemacht werden. Wenn ein Schalter oder Konverter HDCP unterstützt, bedeutet dies, dass die ID-Nummern überprüft und der Verschlüsselungs- und Entschlüsselungsprozess über diesen Schalter oder Konverter erfolgen kann. Bei Kabeln oder Adaptern wird das Signal 1:1 durchgereicht; die HDCP-Unterstützung ist vor allem bei Konvertern, Schaltern, Splittern und anderen Anwendungen mit Stromversorgung wichtig, bei denen Schaltungen oder Konvertierungen stattfinden.
DisplayPort ist ein Audio- und Videostandard, der von der Video Electronics Standards Association (VESA) entwickelt wurde. Dieser Standard besteht seit 2005 und wird hauptsächlich für die Übertragung von Bildsignalen, beispielsweise zwischen Computer und Monitor, verwendet. Verschiedene Hersteller, darunter ATI, Dell, HP, Samsung, Philips und Intel, unterstützen den DisplayPort-Standard. HDMI ist ein großer Konkurrent von DisplayPort, jedoch ist DisplayPort aufgrund fehlender Lizenzgebühren und Abgaben kostengünstiger zu implementieren. Zudem wird ein DisplayPort-Kabel häufig verwendet, um VGA- oder DVI-Kabel zu ersetzen. Eine kleinere Variante ist das Mini DisplayPort-Kabel.
Viele neue Notebooks sind mit einem Mini DisplayPort-Anschluss ausgestattet. Hier kann ein Kabel oder Adapter angeschlossen werden, der auf (Mini) DisplayPort, HDMI, DVI oder VGA konvertiert.
