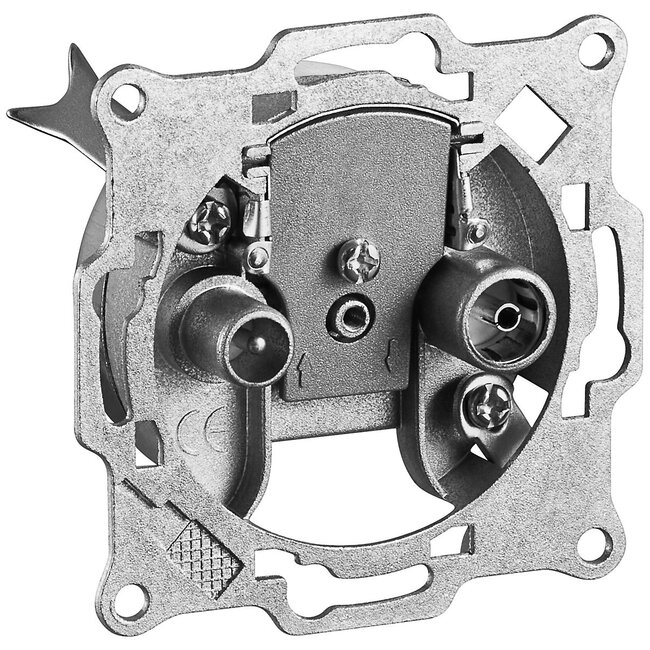

Durchgangsdose R/TV 14 dB (CE)
Verwenden Sie diese Wanddose, um einen Radio- und TV-Anschluss in oder auf der Wand zu realisieren.
Anwendbar im Durchgangssystem
Diese Wandsteckdose kann in einem Durchgangssystem verwendet werden. Dank der Durchgangsfunktion können Sie ein Kabel in einen nächsten Raum/Fernseher weiterführen. Dieses System wird als Durchgangssystem bezeichnet. Wichtig ist, dass Sie den Durchgangsanschluss an der letzten Durchgangsdose in Ihrer Installation korrekt mit einem Abschlusswiderstand abschließen.
Nicht rückkanalfähig
Diese Durchgangsdose ist nicht rückkanalfähig und lässt kein Rücksignal an Ihren Kabelanbieter durch, falls Sie interaktive Dienste nutzen. Wenn Sie interaktive Dienste verwenden, empfehlen wir die Verwendung eines Abzweigelements (Multitap) oder Verteilerelements (Splitter).
Lieferumfang umfasst nur die Unterputzdose
Diese Wandsteckdose wird ohne Aufbaurahmen und Abdeckplatte geliefert. Aufbaurahmen und Abdeckplatte sind separat erhältlich. Die Wandsteckdose ist universell mit den meisten bekannten Marken von Einbau- und Aufbaumaterialien kompatibel.
Durchgangssystem vs. Sternsystem
Aufgrund der aktuellen Entwicklungen im Kabel-TV-Markt ist es besser, sich für ein Sternsystem zu entscheiden. Bei diesem System werden alle Fernseher separat mit einem Kabel von einem zentralen Punkt versorgt. Manchmal ist dies nicht möglich, und das Durchgangssystem ist eine Alternative. Bei einem Durchgangssystem wird ein Kabel verwendet, um alle Fernseher im Haus mit einem Antennenverstärker zu verbinden. Unterwegs werden dann verschiedene Abzweigungen mit Durchgangsdosen gemacht. Verwenden Sie die folgende Richtlinie beim Kauf einer Durchgangsinstallation.
Durchgangssystem bis zu 4 Fernsehern
- Verwenden Sie einen Antennenverstärker mit mindestens 18 - 20 dB Verstärkung
- Verwenden Sie Durchgangsdosen mit einer Dämpfung von 14 - 15 dB
- Verwenden Sie einen Abschlusswiderstand an der letzten Durchgangsdose (verwenden Sie vorzugsweise keine Enddose)
Durchgangssystem ab 5 Fernsehern
- Verwenden Sie einen Antennenverstärker mit mindestens 25 - 30 dB Verstärkung
- Verwenden Sie Durchgangsdosen mit unterschiedlichen Dämpfungen bei Installationen ab 5 Fernsehern:
- bei 5 Fernsehern: 2x 14/15 dB, 2x 10 dB, 1x 8 dB oder 2x 14/15 dB, 3x 10 dB
- bei 6 Fernsehern: 2x 14/15 dB, 2x 10 dB, 2x 8 dB oder 3x 14/15 dB, 3x 10 dB
- bei 7 Fernsehern: 2x 14/15 dB, 2x 10 dB, 3x 8 dB oder 4x 14/15 dB, 3x 10 dB
- Verwenden Sie einen Abschlusswiderstand an der letzten Durchgangsdose (verwenden Sie vorzugsweise keine Enddose)
Diese Wandsteckdose kann verwendet werden zur Weiterleitung von:
- analogem und digitalem TV und Radio
- High Definition TV (HDTV)
- Ultra HD/4K Ready TV
- Frequenzen bis 1000 MHz
Spüren Sie Spannung auf Ihrem Koaxialkabel?
Wenn Sie beim Montieren der Wandsteckdose feststellen, dass Spannung auf dem Kabel liegt, empfehlen wir, Ihre CAI-Anlage zu erden und/oder zu schützen. Schließen Sie vorzugsweise Ihren Teilnehmerübernahmepunkt (AOP / Einlochdose) an den Schutzleiter in Ihrem Sicherungskasten an. So ist Ihre CAI-Anlage geerdet. Ist keine Anschlussmöglichkeit an den Schutzleiter vorhanden, installieren Sie eine Überspannungsschutzvorrichtung in Ihrer CAI-Anlage, um Schäden an Ihrem Antennenverstärker oder angeschlossenen Geräten zu vermeiden.
Technische Daten Durchgangsdose R/TV 14 dB (CE)
- Eingang: Anschluss für abisoliertes Koaxialkabel
- Ausgänge: 1x Koax IEC (männlich) / 1x Koax IEC (weiblich)
- Durchgang: Anschluss für abisoliertes Koaxialkabel
- 2-Loch Wandsteckdose für Radio und TV
- Abzweigdämpfung: 12,5 - 15 dB
- Durchgangsdämpfung: 3 dB
- Abschirmung: nicht bekannt

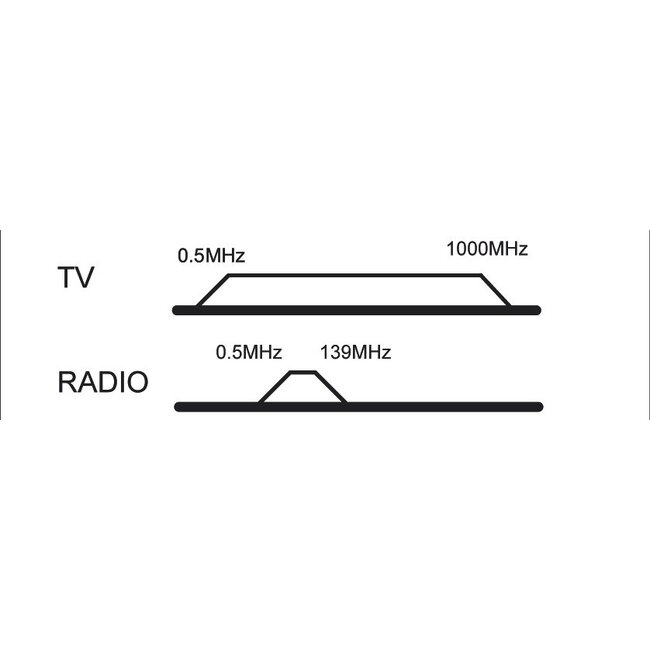

- Frequenzbereich: 5 - 1000 MHz (1 GHz ready)
- Impedanz: 75 Ohm
- Nicht geeignet für den Einsatz in rückkanalfähigen Hausinstallationen
- Universell kompatibel mit den meisten bekannten Marken von Einbau- und Aufbaumaterialien
- Konformität: RoHS, CE, WEEE
- Farbe: Grau
- Garantie: 2 Jahre
Lieferumfang:
Achtung! Nicht genutzte Anschlüsse müssen abgeschlossen werden
Nicht genutzte Ausgänge müssen abgeschlossen werden, um Einstrahlungen unerwünschter Signale zu vermeiden. Verwenden Sie hierfür einen Abschlusswiderstand.
