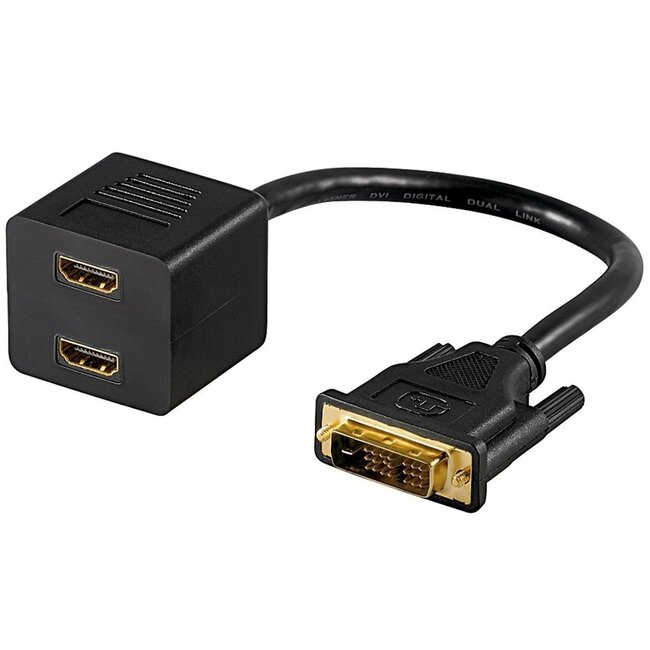

DVI-D Dual Link (m) - 2x HDMI (w) Splitter
Verwenden Sie diesen Splitter, um ein Gerät mit DVI-Anschluss mit zwei Bildschirmen mit HDMI-Anschluss zu verbinden. Der DVI-Stecker ist ein DVI-D Dual Link (24+1 Pins). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).
Bild wird auf 2 Bildschirme kopiert (nicht für Bildschirmerweiterung geeignet)
Dieser Splitter ermöglicht das Kopieren des Bildsignals, beide Bildschirme zeigen dasselbe Bild an.
Der Splitter ist nicht geeignet, um Ihren Desktop zu erweitern. Dafür benötigen Sie einen zusätzlichen Monitor-Ausgang an Ihrem PC oder Notebook oder, falls nur ein Monitor-Ausgang vorhanden ist, einen USB-zu-DVI-D- oder HDMI-Konverter.
Audio nur bei eingeschränkten Anwendungen möglich
Ein DVI-Kabel überträgt ausschließlich das Bildsignal. Für die Tonübertragung ist ein separates Kabel erforderlich. In sehr begrenzten Fällen können die zusätzlichen Pins des Dual Link DVI-Steckers zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit einem DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie Einstellungen an Ihrer Grafikkarte vornehmen. Bitte konsultieren Sie hierfür die Anleitung oder den Hersteller der Grafikkarte.
Nur für digitale Videosignale geeignet
Eine Umwandlung zu VGA, z. B. über Adapter oder Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, verwenden Sie bitte einen DVI-I / DVI-A zu VGA Adapter oder Kabel. Achtung! Ihr System muss über einen DVI-I 24+5 Pins Ausgang verfügen.
Was ist DVI?
DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Nachfolger des analogen VGA-Anschlusses.
3 verschiedene DVI-Steckertypen
DVI-A - 12+5 Pins
Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient hauptsächlich dazu, eine DVI-Verbindung auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.
DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)
Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitor-Ausgang verfügen über diese Schnittstelle. Sie können sowohl einen analogen (VGA) als auch einen digitalen DVI-D oder HDMI Monitor anschließen.
DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)
DVI-D überträgt ausschließlich digitale Signale. Viele Consumer-Produkte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle. Auch Computer mit DVI- und VGA-Ausgang verfügen oft über einen digitalen DVI-D Ausgang.
Probleme beim Anschluss
Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, ein DVI-I Stecker jedoch nicht in eine DVI-D Buchse. Ein DVI-A Stecker passt nur in eine DVI-I Buchse, nicht in eine DVI-D Buchse.
Technische Daten DVI-D Dual Link (m) - 2x HDMI (w) Splitter
- Anschlüsse: DVI-D Dual Link (männlich) - 2x HDMI (weiblich)
- DVI-D Dual Link 24+1 Pins Stecker
- DVI männlich: kompatibel mit DVI-I 24+5 Pins und DVI-D 24+1 Pins Anschlüssen
- Übertragung von Audio- und Videosignalen*
- Geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
- Entspricht Spezifikation 1.3 (HDMI High Speed)
- American Wire Gauge: nicht bekannt
- Adern: nicht bekannt
- Abgeschirmter Adapter
- Vergoldete Kontakte
- DVI-Stecker mit Schrauben
- Kabeldurchmesser: nicht bekannt
- Konform: RoHS
- Farbe: Schwarz
- Garantie: 2 Jahre
*Audio nur bei eingeschränkten Anwendungen möglich
Ein DVI-Kabel dient ausschließlich der Bildübertragung. Für Ton benötigen Sie ein separates Kabel. In sehr wenigen Fällen können die zusätzlichen Pins des Dual Link DVI-Steckers zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise sind Einstellungen an der Grafikkarte erforderlich. Bitte konsultieren Sie die Anleitung oder den Hersteller der Grafikkarte.
