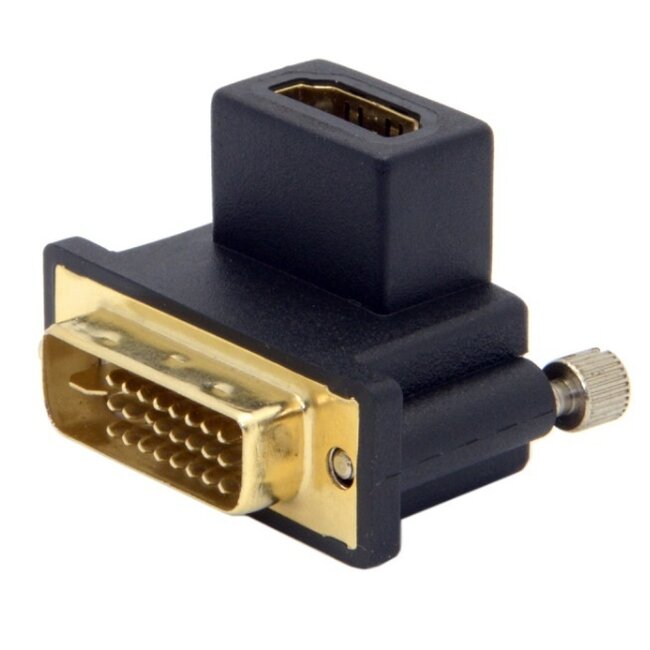

DVI-D Dual Link (m) - HDMI (w) Adapter / 90° nach oben gewinkelt

Verwenden Sie diesen Adapter, um einen DVI-Anschluss für ein HDMI-Kabel zugänglich zu machen. Der DVI-Stecker ist ein DVI-D Dual Link (24+1 Pins). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

Eigenschaften:

• vergoldete Kontakte zur Vermeidung von Signalverlust
• Abschirmung zum Schutz vor Datenverlust und Störungen

90° gewinkelter Adapter

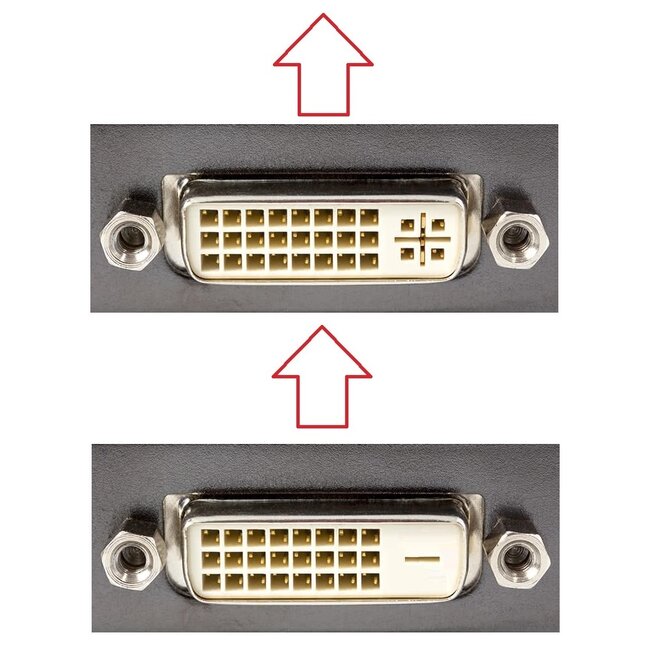

Dieser Adapter ist um 90° gewinkelt, sodass Sie den Anschluss rechtwinklig erreichen können. Ideal, wenn Sie wenig Platz an Ihrem DVI-Gerät haben.

Bidirektional

Dieser Adapter ist richtungsunabhängig und kann für Geräte mit HDMI- oder DVI-Ein- bzw. Ausgang verwendet werden. Beide Geräte müssen jedoch dieselbe Auflösung unterstützen und HDCP-kompatibel sein. Es kann daher vorkommen, dass Audio-/Video-Geräte mit HDMI-Ausgang nicht an DVI-Monitore angeschlossen werden können.

Audio nur bei begrenzten Anwendungen möglich

Ein DVI-Kabel überträgt ausschließlich das Bildsignal. Für Ton benötigen Sie ein separates Kabel. In sehr eingeschränkten Fällen können die zusätzlichen Pins dieses Dual Link DVI-Steckers zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen einige wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, z. B. über einen Adapter oder ein Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, verwenden Sie bitte einen DVI-I / DVI-A zu VGA Adapter oder Kabel. Beachten Sie, dass Ihr System dafür einen DVI-I 24+5-Pin Ausgang besitzen muss.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust und gilt daher als Ersatz für das analoge VGA.

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, eine DVI-Verbindung auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitoranschluss verfügen über diese Schnittstelle. Sie können sowohl einen analogen (VGA) als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Consumer-Produkte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle. Auch Computer mit DVI- und VGA-Ausgang verfügen häufig über einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in einen DVI-I Anschluss, während ein DVI-I Stecker nicht in einen DVI-D Anschluss passt. Ein DVI-A Stecker passt nur in einen DVI-I Anschluss, nicht jedoch in einen DVI-D Anschluss.

Spezifikationen DVI-D Dual Link (m) - HDMI (w) Adapter / 90° nach oben gewinkelt

• Anschlüsse: DVI-D Dual Link (männlich) - HDMI (weiblich)
• DVI-D Dual Link 24+1 Pins Stecker
• DVI männlich: kompatibel mit DVI-I 24+5 Pins und DVI-D 24+1 Pins Anschlüssen
• für die Übertragung von Audio- und Videosignalen*
• geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• entspricht HDMI 1.3 Spezifikation (High Speed)
• abgeschirmter Adapter
• vergoldete Kontakte
• 90° gewinkelter Adapter (nach oben)
• DVI-Stecker mit Schrauben
• Konformität: nicht bekannt
• Farbe: schwarz
• Garantie: 2 Jahre

*Audio nur bei begrenzten Anwendungen möglich

Ein DVI-Kabel überträgt ausschließlich das Bildsignal. Für Ton benötigen Sie ein separates Kabel. In sehr eingeschränkten Fällen können die zusätzlichen Pins dieses Dual Link DVI-Steckers zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen einige wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.
