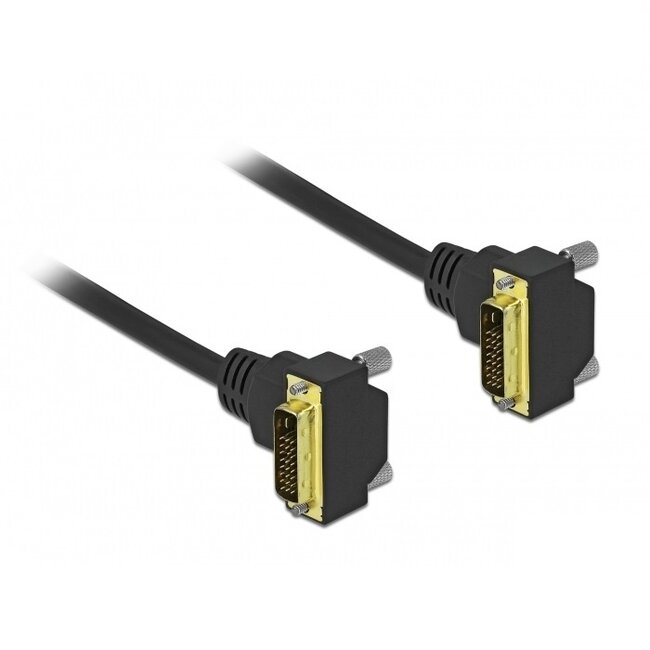

DVI-D Dual Link Monitor-Kabel – 2x rechtwinklig – vergoldet

Verwenden Sie dieses DVI Dual Link Kabel, um einen Computer mit DVI-Ausgang mit einem Fernseher, Monitor oder Projektor mit DVI-Eingang zu verbinden. Geeignet für Auflösungen bis zu 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA).

Eigenschaften:

• 90° rechtwinklige Stecker an beiden Kabelenden (nach unten abgewinkelt)
• vergoldete Kontakte zur Vermeidung von Signalverlust
• Kupferleiter für fehlerfreie Datenübertragung
• doppelte Abschirmung zum Schutz vor Datenverlust und Störungen

Kein Ton

Ein DVI-Kabel überträgt ausschließlich Bildsignale. Für die Tonübertragung ist ein separates Kabel erforderlich.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, beispielsweise über Adapter oder Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, verwenden Sie bitte einen DVI-I / DVI-A zu VGA Adapter oder Kabel. Achtung: Ihr System muss über einen DVI-I 24+5-Pin Ausgang verfügen.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust und gilt daher als Ersatz für das analoge VGA.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer Doppelverbindung (Dual Link) sind höhere Auflösungen möglich als mit einer Einzelverbindung (Single Link). Die folgende Übersicht zeigt die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

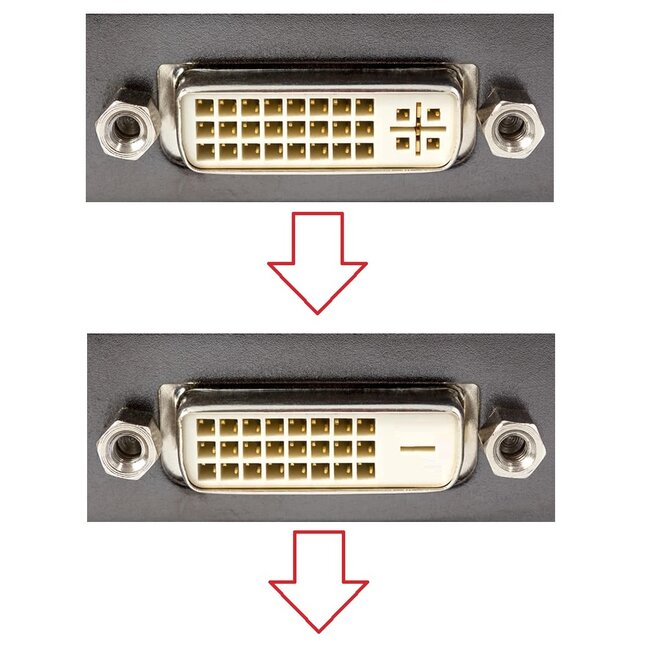

3 verschiedene DVI-Steckertypen

DVI-A – 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I – 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitoranschluss verfügen über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D – 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verfügen bereits über diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Ausgang besitzen oft einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse, nicht jedoch in eine DVI-D Buchse.

Technische Daten DVI-D Dual Link Monitor-Kabel – 2x rechtwinklig – vergoldet

• Stecker: DVI-D (männlich) – DVI-D (männlich)
• DVI-D Dual Link 24+1 Pins Stecker
• kompatibel mit DVI-D 24+1 Pins und DVI-I 24+5 Pins Anschlüssen
• für die Übertragung von Videosignalen (kein Audio)
• geeignet für Auflösungen bis 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA)
• DVI-Stecker mit Schrauben für optimale Verbindung
• American Wire Gauge: 30 AWG
• Leiter: Kupfer (CU)
• 90° rechtwinklige Stecker an beiden Seiten (nach unten abgewinkelt)
• vergoldete Kontakte
• doppelt geschirmtes Kabel
• Kabeldurchmesser: 7,3 mm
• RoHS-konform
• Farbe: Schwarz
• Garantie: 2 Jahre
