DVI-D Dual Link Monitor-Kabel – UL-zertifiziert

Verwenden Sie dieses DVI Dual Link Kabel, um einen Computer mit DVI-Ausgang mit einem Fernseher, Monitor oder Projektor mit DVI-Eingang zu verbinden. Geeignet für Auflösungen bis zu 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA).

Eigenschaften:

• vernickelte Kontakte zur Vermeidung von Signalverlust
• Kupferleiter für eine fehlerfreie Datenübertragung
• Abschirmung zum Schutz vor Datenverlust und Störungen
• Ferritkerne zur Unterdrückung von HF-Störströmen

UL-zertifiziert

UL-Zertifizierungen sind in der Regel relevant, wenn Sie in die USA und/oder nach Kanada exportieren. UL, kurz für Underwriters Laboratories Inc., ist ein amerikanisches Zertifizierungsunternehmen, das Sicherheitsstandards für elektrische Geräte und Komponenten festlegt. UL testet, inspiziert, validiert, kontrolliert und berät Hersteller, Händler, politische Entscheidungsträger, Aufsichtsbehörden, Dienstleister und Verbraucher. UL ist zudem von der US-amerikanischen Occupational Safety and Health Administration (OSHA), dem American National Standards Institute (ANSI), dem Standards Council of Canada (SCC) autorisiert und als Standards Development Organization (SDO) anerkannt, um nationale Standards in Kanada (NSCs) zu entwickeln.

Kein Ton

Ein DVI-Kabel überträgt ausschließlich Bildsignale. Für die Tonübertragung benötigen Sie ein separates Kabel.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, beispielsweise über Adapter oder Kabel, ist nicht möglich. Möchten Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen, benötigen Sie einen DVI-I / DVI-A zu VGA Adapter oder Kabel. Achtung! Ihr System muss über einen DVI-I 24+5-Pin Ausgang verfügen.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer Doppelverbindung (Dual Link) sind höhere Auflösungen möglich als mit einer Einzelverbindung (Single Link). Die folgende Übersicht zeigt die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschiedene DVI-Steckertypen

DVI-A – 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I – 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitor-Ausgang verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D – 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle bereits. Auch Computer mit DVI- und VGA-Ausgang verfügen häufig über einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse, nicht jedoch in eine DVI-D Buchse.

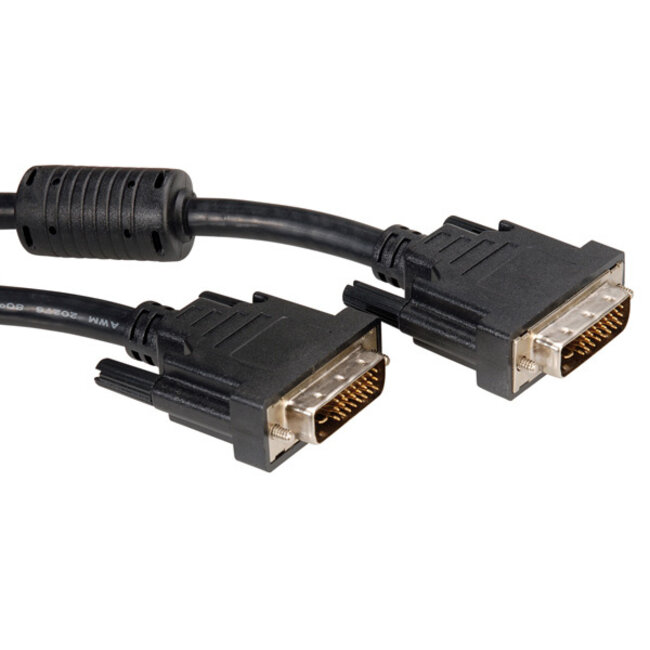

Technische Daten DVI-D Dual Link Monitor-Kabel – UL-zertifiziert

• Anschlüsse: DVI-D (männlich) – DVI-D (männlich)
• DVI-D Dual Link 24+1 Pins Anschlüsse
• Kompatibel mit DVI-D 24+1 Pins und DVI-I 24+5 Pins Anschlüssen
• Für die Übertragung von Videosignalen (kein Audio)
• Geeignet für Auflösungen bis 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA)
• DVI-Stecker mit Schrauben für optimale Verbindung
• American Wire Gauge: 28 AWG
• Leiter: verzinntes Kupfer
• vernickelte Kontakte
• Abgeschirmtes Kabel
• 2 Ferritkerne
• Kabeldurchmesser: 8,6 mm
• Konform: RoHS, UL (UL 20276)
• Farbe: Schwarz
• Garantie: 2 Jahre
