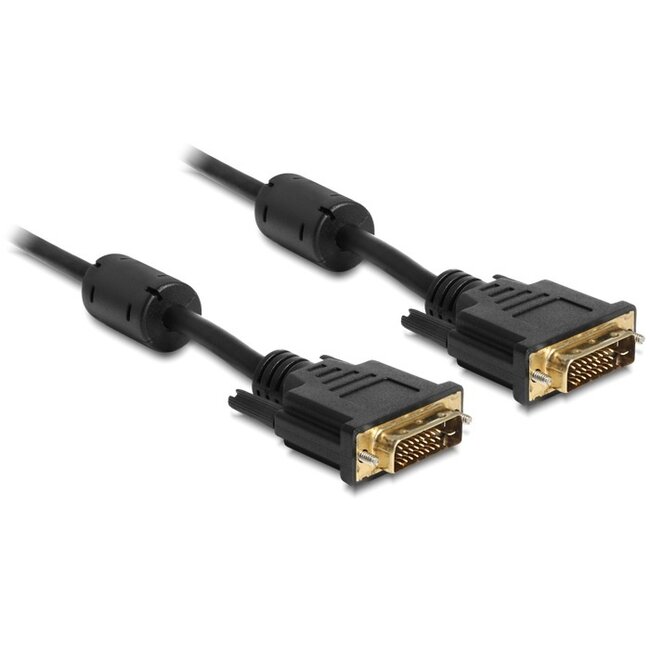

DVI-D Dual Link Monitor-Kabel – vergoldet

Verwenden Sie dieses DVI Dual Link Kabel, um einen Computer mit DVI-Ausgang mit einem Fernseher, Monitor oder Projektor mit DVI-Eingang zu verbinden. Geeignet für Auflösungen bis zu 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA).

Eigenschaften:

• Vergoldete Kontakte zur Vermeidung von Signalverlust
• Kupferleiter für eine fehlerfreie Datenübertragung
• Ferritkerne zur Unterdrückung von HF-Störströmen
• Doppelte Abschirmung zur Vermeidung von Datenverlust und Störungen

Kein Ton

Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für die Tonübertragung benötigen Sie ein separates Kabel.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, z.B. über Adapter oder Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, können Sie einen DVI-I / DVI-A zu VGA Adapter oder Kabel verwenden. Bitte beachten Sie: Ihr System muss über einen DVI-I 24+5-Pin Ausgang verfügen.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer doppelten Verbindung (Dual Link) sind höhere Auflösungen möglich als mit einer einzelnen Verbindung (Single Link). Im folgenden Überblick sehen Sie die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschiedene DVI-Steckertypen

DVI-A – 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I – 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die eine Kombination aus digitalem und analogem Signal überträgt. Viele Computer mit einem Monitor-Ausgang verfügen über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D – 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Consumer-Produkte wie digitale Fernseher oder Monitore verfügen über diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Ausgang besitzen häufig einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse und nicht in eine DVI-D Buchse.

Technische Daten DVI-D Dual Link Monitor-Kabel – vergoldet

• Anschlüsse: DVI-D (männlich) – DVI-D (männlich)
• DVI-D Dual Link 24+1 Pins Anschlüsse
• Kompatibel mit DVI-D 24+1 Pins und DVI-I 24+5 Pins Anschlüssen
• Für die Übertragung von Videosignalen (kein Audio)
• Geeignet für Auflösungen bis zu 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA)
• DVI-Stecker mit Schrauben für optimale Verbindung
• American Wire Gauge: 26 AWG
• Leiter: Kupfer (CU)
• Vergoldete Kontakte
• Doppelt abgeschirmtes Kabel
• 2 Ferritkerne
• Kabeldurchmesser: nicht bekannt
• Konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
