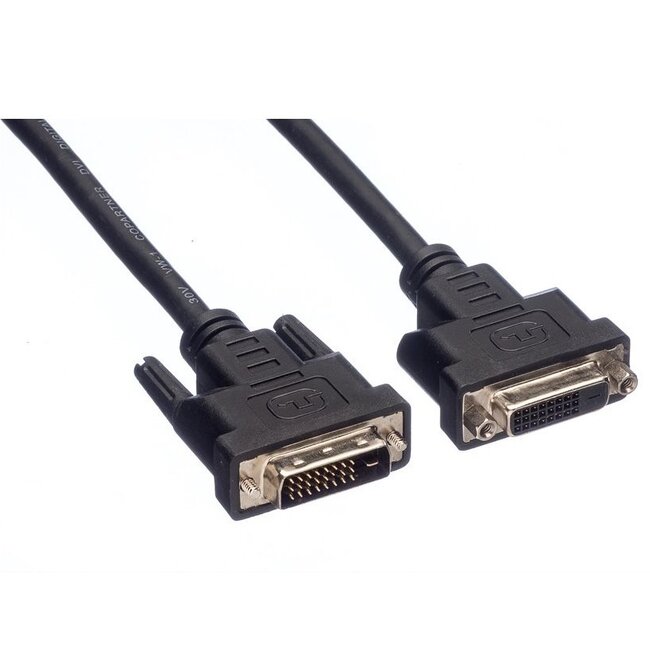

DVI-D Dual Link Monitor-Verlängerungskabel

Verwenden Sie dieses DVI Dual Link Verlängerungskabel, um Ihr bestehendes DVI-Kabel zu verlängern. So können Sie den Abstand zwischen Ihren Geräten vergrößern. Geeignet für Auflösungen bis zu 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA).

Achtung! Verlängerung kann Signalverlust verursachen

Das Verlängern eines DVI-Kabels kann die Signalstärke verringern. Eine Verlängerung bei Kabeln unter 5 Metern ist unproblematisch, aber bei längeren Kabeln kann die Signalstärke so stark abnehmen, dass eine niedrigere Auflösung oder Bildwiederholfrequenz eingestellt werden muss, um ein Bild zu erhalten. Unsere Erfahrung zeigt, dass die Gesamtlänge aus Original-DVI-Kabel und Verlängerung nicht länger als 5 Meter sein sollte, um Auflösungen über 1920 x 1200 @ 60 Hz darzustellen, und 7,5 bis 10 Meter für die Darstellung von 1920 x 1200 @ 60 Hz.

Kein Ton

Ein DVI-Kabel überträgt ausschließlich das Bildsignal. Für die Tonübertragung ist ein separates Kabel erforderlich.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, beispielsweise über Adapter oder Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, können Sie einen DVI-I / DVI-A zu VGA Adapter oder Kabel verwenden. Achtung! Ihr System muss dann über einen DVI-I 24+5-Pin Ausgang verfügen.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer Doppelverbindung (Dual Link) sind höhere Auflösungen möglich als mit einer Einzelverbindung (Single Link). In der folgenden Übersicht sehen Sie die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht dem DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die eine Kombination aus digitalem und analogem Signal überträgt. Viele Computer mit einem Monitorausgang verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle bereits. Auch Computer mit sowohl DVI- als auch VGA-Monitorausgang verfügen häufig über einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse und nicht in eine DVI-D Buchse.

Technische Daten DVI-D Dual Link Monitor-Verlängerungskabel

• Stecker: DVI-D (männlich) - DVI-D (weiblich)
• DVI-D Dual Link 24+1 Pins Stecker
• DVI männlich: kompatibel mit DVI-D 24+1 Pins und DVI-I 24+5 Pins Anschlüssen
• DVI weiblich: kompatibel mit DVI-D 18+1 Pins und DVI-D 24+1 Pins Steckern (nicht geeignet für DVI-I 24+5 Pins, DVI-I 18+5 Pins oder DVI-A 12+5 Pins Stecker)
• Übertragung von Videosignalen (kein Audio)
• geeignet für Auflösungen bis 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA)
• DVI-Stecker mit Schrauben und DVI-Buchse mit Schraubgewinden für optimale Verbindung
• American Wire Gauge: 30 AWG
• Leiter: Kupfer (CU)
• Kabeldurchmesser: nicht bekannt
• Konformität: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
