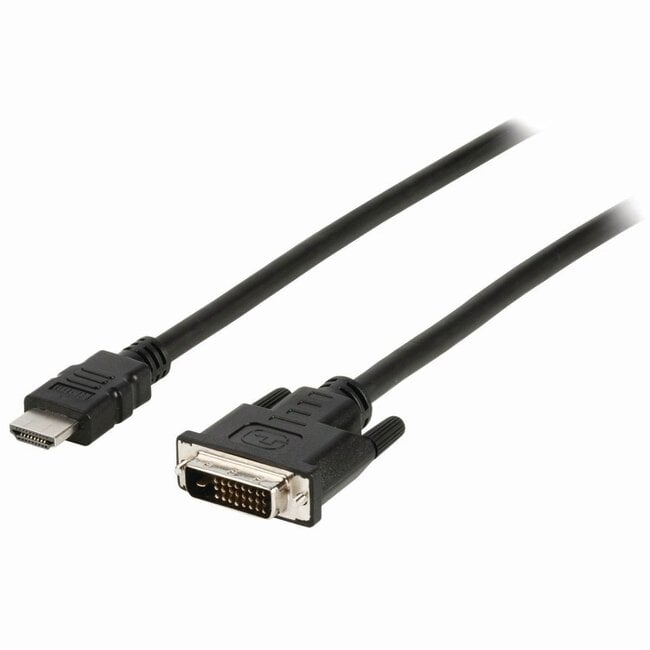

DVI-D Dual Link - HDMI Kabel
Verwenden Sie dieses Kabel, um eine Verbindung zwischen einem Gerät mit HDMI-Anschluss und einem Gerät mit DVI-Anschluss herzustellen. Der DVI-Stecker ist ein DVI-D Dual Link (24+1 Pins). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).
Bidirektional
Dieses Kabel ist richtungsunabhängig und kann für Geräte mit HDMI-Ein- und Ausgängen sowie DVI-Ein- und Ausgängen verwendet werden. Beide Geräte müssen jedoch dieselbe Auflösung unterstützen und HDCP-kompatibel sein. Es kann daher vorkommen, dass Audio-/Videogeräte mit HDMI-Ausgang nicht an DVI-Monitore angeschlossen werden können.
Audio nur bei begrenzten Anwendungen möglich
Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für die Tonübertragung ist daher ein separates Kabel erforderlich. In sehr begrenzten Fällen können die zusätzlichen Pins dieses Dual Link DVI-Steckers zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie Einstellungen an Ihrer Grafikkarte anpassen. Bitte konsultieren Sie hierzu die Bedienungsanleitung oder den Hersteller der Grafikkarte.
Nur für digitale Videosignale geeignet
Eine Umwandlung zu VGA, beispielsweise über Adapter oder Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, verwenden Sie bitte einen DVI-I / DVI-A zu VGA Adapter oder Kabel. Achtung! Ihr System muss dann über einen DVI-I 24+5 Pins Ausgang verfügen.
Was ist DVI?
DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Nachfolger des analogen VGA-Anschlusses.
3 verschiedene DVI-Steckertypen
DVI-A - 12+5 Pins
Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, eine DVI-Verbindung zu VGA zu ermöglichen. Dieser Typ entspricht DVI-I.
DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)
Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit nur einem Monitoranschluss verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.
DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)
DVI-D überträgt ausschließlich digitale Signale. Viele Consumer-Produkte wie digitale Fernseher oder Monitore verfügen bereits über diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Monitoranschluss besitzen oft einen digitalen DVI-D Ausgang.
Probleme beim Anschluss
Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse, nicht jedoch in eine DVI-D Buchse.
Technische Daten DVI-D Dual Link - HDMI Kabel
- Stecker: DVI-D Dual Link (männlich) - HDMI (männlich)
- DVI-D Dual Link 24+1 Pins Stecker
- DVI männlich: kompatibel mit DVI-I 24+5 Pins und DVI-D 24+1 Pins Anschlüssen
- Für die Übertragung von Audio- und Videosignalen*
- Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA)
- Entspricht der Version 1.3 (HDMI High Speed)
- American Wire Gauge: nicht bekannt
- Adern: nicht bekannt
- Abgeschirmtes Kabel
- DVI-Stecker mit Schrauben
- Kabeldurchmesser: nicht bekannt
- Konform: RoHS
- Farbe: Schwarz
- Garantie: 2 Jahre
*Audio nur bei begrenzten Anwendungen möglich
Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für die Tonübertragung ist daher ein separates Kabel erforderlich. In sehr begrenzten Fällen können die zusätzlichen Pins dieses Dual Link DVI-Steckers zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie Einstellungen an Ihrer Grafikkarte anpassen. Bitte konsultieren Sie hierzu die Bedienungsanleitung oder den Hersteller der Grafikkarte.
