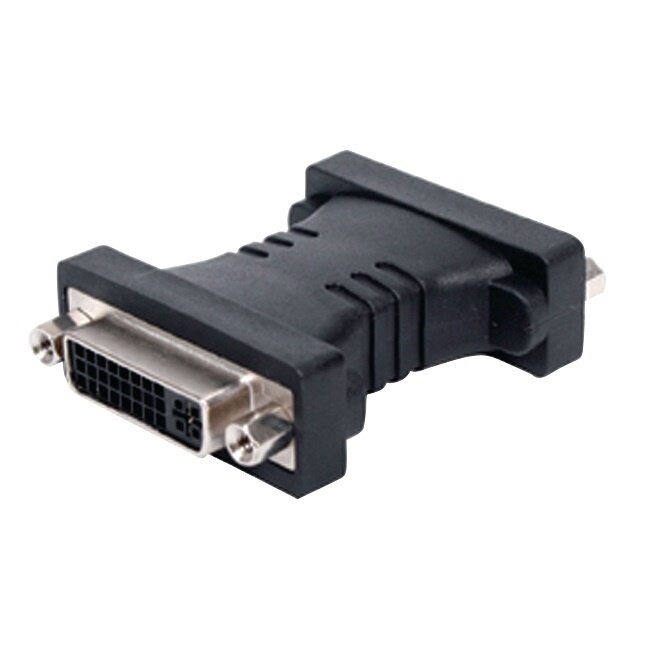

DVI-D / DVI-I Dual Link Kupplung

Verwenden Sie diese DVI Dual Link Kupplung, um 2 DVI-Kabel miteinander zu verbinden. Mit diesem Verbindungsadapter können Sie die Entfernung zwischen Ihren Geräten vergrößern. Geeignet für Auflösungen bis zu 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA).

Geeignet für DVI-D und DVI-I Kabel

Nutzen Sie diese Kupplung, um 2 DVI-Kabel miteinander zu verbinden. Diese Kupplung ist kompatibel mit DVI-D, DVI-I und DVI-A Kabeln. Die Kupplung wandelt kein digitales Signal in ein analoges oder umgekehrt um. Es ist daher nicht möglich, ein VGA-DVI-A Kabel mit einem DVI-D oder DVI-D-HDMI Kabel zu verbinden.

Achtung! Verlängerung kann Signalverlust verursachen

Das Verlängern eines DVI-Kabels kann die Signalstärke verringern. Eine Verlängerung bei Kabeln kürzer als 5 Meter ist unproblematisch, bei längeren Kabeln kann die Signalstärke jedoch so stark abnehmen, dass eine niedrigere Auflösung oder Bildwiederholfrequenz eingestellt werden muss, um ein Bild zu erhalten. Unsere Erfahrung zeigt, dass die Gesamtlänge aus Originalkabel plus Verlängerung 5 Meter nicht überschreiten sollte, um Auflösungen über 1920 x 1200 @ 60 Hz darzustellen, und 7,5 bis 10 Meter für 1920 x 1200 @ 60 Hz.

Kein Ton

Ein DVI-Kabel überträgt ausschließlich Bildsignale. Für die Tonübertragung ist ein separates Kabel erforderlich.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer Doppelverbindung (Dual Link) sind höhere Auflösungen möglich als mit einer Einzelverbindung (Single Link). Im folgenden Überblick sehen Sie die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzusetzen. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitoranschluss verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Consumer-Produkte wie digitale Fernseher oder Monitore verfügen bereits über diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Ausgang besitzen oft einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse und nicht in eine DVI-D Buchse.

Technische Daten DVI-D / DVI-I Dual Link Kupplung

• Anschlüsse: DVI-I (weiblich) - DVI-I (weiblich)
• DVI-I Dual Link 24+5 Pins Anschlüsse
• DVI weiblich: kompatibel mit DVI-I 24+5 Pins, DVI-I 18+5 Pins, DVI-D 24+1 Pins, DVI-D 18+1 Pins und DVI-A 12+5 Pins Steckern
• Übertragung von Videosignalen (kein Audio)
• geeignet für Auflösungen bis 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA)
• DVI-Anschlüsse mit Schraubverbindungen für optimale Verbindung
• Konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
