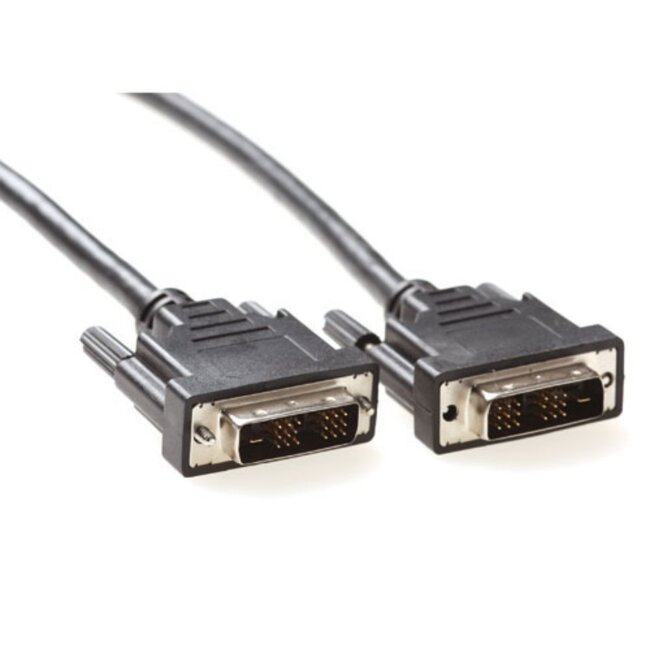

DVI-D Single Link Monitor-Kabel

Verwenden Sie dieses DVI Single Link Kabel, um einen Computer mit DVI-Ausgang mit einem Fernseher, Monitor oder Projektor mit DVI-Eingang zu verbinden. Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA) oder 2560 x 1600 @ 30 Hz (WQXGA).

Kein Ton

Ein DVI-Kabel überträgt ausschließlich das Bildsignal. Für die Tonübertragung benötigen Sie ein separates Kabel.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, beispielsweise über einen Adapter oder ein Kabel, ist nicht möglich. Möchten Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen, verwenden Sie bitte einen DVI-I / DVI-A zu VGA Adapter oder Kabel. Achtung! Ihr System muss über einen DVI-I 24+5-Pin Ausgang verfügen.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer Doppelverbindung (Dual Link) sind höhere Auflösungen möglich als mit einer Einzelverbindung (Single Link). Im folgenden Überblick sehen Sie die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitor-Ausgang verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Consumer-Produkte wie digitale Fernseher oder Monitore verfügen bereits über diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Ausgang besitzen häufig einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse und nicht in eine DVI-D Buchse.

Technische Daten DVI-D Single Link Monitor-Kabel

• Stecker: DVI-D (männlich) - DVI-D (männlich)
• DVI-D Single Link 18+1 Pins Stecker
• kompatibel mit DVI-D 24+1 Pins und DVI-I 24+5 Pins Anschlüssen
• nur für die Übertragung von Videosignalen (kein Audio)
• geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA) oder 2560 x 1600 @ 30 Hz (WQXGA)
• DVI-Stecker mit Schrauben für optimale Verbindung
• American Wire Gauge: 30 AWG
• Leiter: Kupfer (CU)
• doppelt geschirmtes Kabel
• Kabeldurchmesser: nicht bekannt
• konform mit RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
