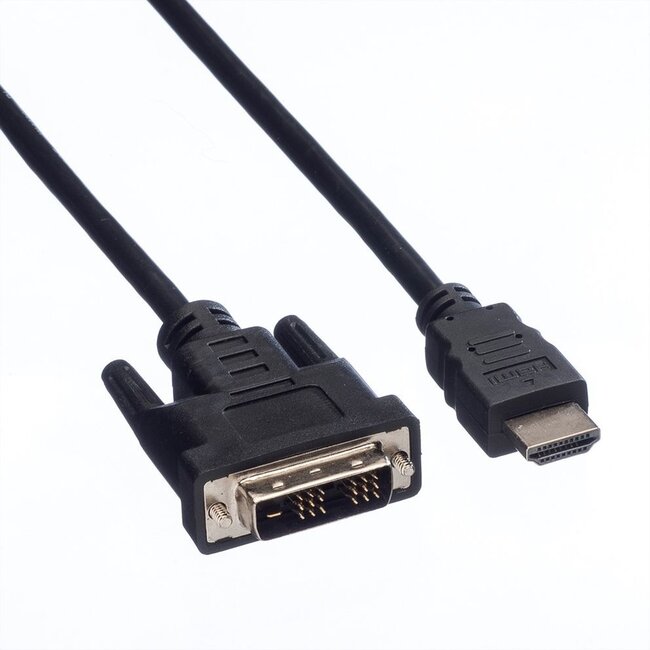

DVI-D Single Link - HDMI Kabel

Verwenden Sie dieses Kabel, um eine Verbindung zwischen einem Gerät mit HDMI-Anschluss und einem Gerät mit DVI-Anschluss herzustellen. Der DVI-Stecker ist ein DVI-D Single Link (18+1 Pins). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

Bidirektional

Dieses Kabel ist richtungsunabhängig und kann für Geräte mit HDMI-Ein- und Ausgängen sowie DVI-Ein- und Ausgängen verwendet werden. Beide Geräte müssen jedoch dieselbe Auflösung unterstützen und HDCP-kompatibel sein. Es kann daher vorkommen, dass Audio-/Videogeräte mit HDMI-Ausgang nicht an DVI-Monitore angeschlossen werden können.

Kein Ton

Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für die Tonübertragung ist ein separates Kabel erforderlich.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, beispielsweise über einen Adapter oder ein Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, können Sie einen DVI-I / DVI-A zu VGA Adapter oder Kabel verwenden. Achtung! Ihr System muss dann über einen DVI-I 24+5-Pin Ausgang verfügen.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Deshalb gilt DVI auch als Ersatz für das analoge VGA.

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitorausgang verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verfügen bereits über diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Monitorausgang besitzen häufig einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse und nicht in eine DVI-D Buchse.

Spezifikationen DVI-D Single Link - HDMI Kabel

• Stecker: DVI-D Single Link (männlich) - HDMI (männlich)
• DVI-D Single Link 18+1 Pins Stecker
• DVI männlich: kompatibel mit DVI-I 24+5 Pins und DVI-D 24+1 Pins Anschlüssen
• Für die Übertragung digitaler Videosignale (kein Audio)
• Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA)
• Entspricht der Version 1.3 (HDMI High Speed)
• American Wire Gauge: nicht bekannt
• Adern: nicht bekannt
• Abgeschirmtes Kabel
• DVI-Stecker mit Schrauben
• Kabeldurchmesser: nicht bekannt
• Konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
