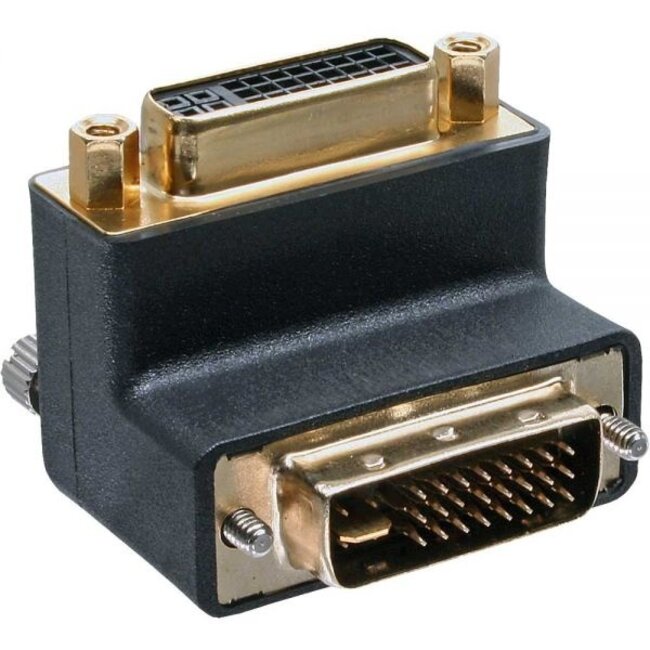

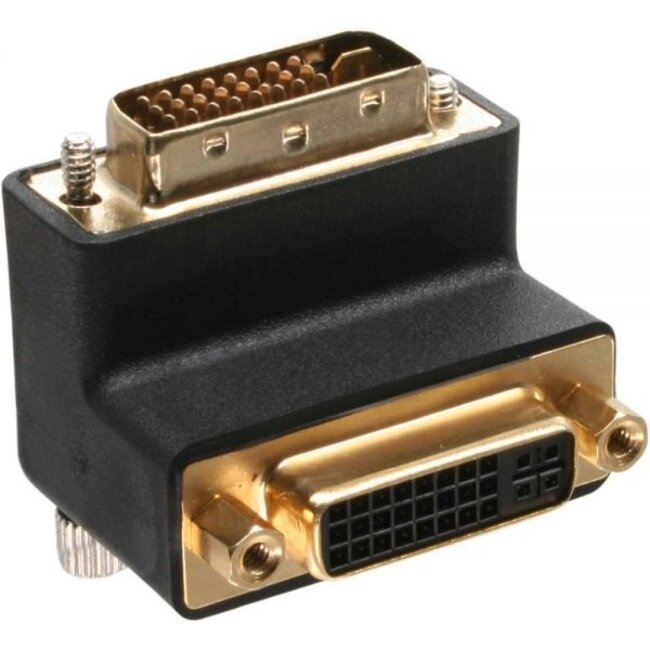

DVI-I Dual Link Adapter – 90° Winkel nach oben – vergoldet

Verwenden Sie diesen DVI-Adapter, um einen DVI-Anschluss rechtwinklig mit einem herkömmlichen DVI-Kabel zu erreichen. Durch das Anbringen dieses Adapters an den DVI-Stecker verwandeln Sie einen geraden Stecker in einen Winkelstecker. Geeignet für Auflösungen bis zu 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA).

90° Winkelstecker

Dieser Adapter verwandelt einen geraden Stecker in einen Winkelstecker. So können Sie bei Geräten mit wenig Platz auf der Rückseite einen Winkelstecker verwenden. Durch die 90°-Winkelanordnung kann beispielsweise Ihr Monitor oder Gehäuse besonders nah an der Wand platziert werden. Prüfen Sie sorgfältig den Anschluss und die Winkelrichtung des Adapters, ob diese für Ihre Anwendung passend sind.

Eigenschaften:

• vergoldete Kontakte zur Vermeidung von Signalverlust
• Abschirmung zum Schutz vor Datenverlust und Störungen

Geeignet für DVI-I Anschlüsse und DVI-D sowie DVI-I Kabel

Bitte überprüfen Sie, ob Ihr DVI-Anschluss DVI-I (24+5 Pins) ist. Dieser Adapter ist nicht für DVI-D (24+1 Pins) Anschlüsse geeignet. Sie können jedoch DVI-D, DVI-I und DVI-A Kabel an diesen Adapter anschließen.

Kein Ton

Ein DVI-Kabel überträgt ausschließlich Bildsignale. Für die Tonübertragung benötigen Sie ein separates Kabel.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA-Signal.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer Doppelverbindung (Dual Link) sind höhere Auflösungen möglich als mit einer Einzelverbindung (Single Link). Die folgende Übersicht zeigt die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschiedene DVI-Steckertypen

DVI-A – 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzulegen. Dieser Typ entspricht DVI-I.

DVI-I – 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitoranschluss verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D – 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle bereits. Auch Computer mit DVI- und VGA-Ausgang verfügen oft über einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in einen DVI-I Anschluss, während ein DVI-I Stecker nicht in einen DVI-D Anschluss passt. Ein DVI-A Stecker passt nur in einen DVI-I Anschluss, nicht jedoch in einen DVI-D Anschluss.

Technische Daten DVI-I Dual Link Adapter – 90° Winkel nach oben – vergoldet

• Anschlüsse: DVI-I (männlich) – DVI-I (weiblich)
• DVI-I Dual Link 24+5 Pins Anschlüsse
• DVI männlich: kompatibel mit DVI-I 24+5 Pins Anschlüssen
• DVI weiblich: kompatibel mit DVI-I 24+5 Pins, DVI-I 18+5 Pins, DVI-D 24+1 Pins, DVI-D 18+1 Pins und DVI-A 12+5 Pins Steckern
• Für die Übertragung von Videosignalen (kein Audio)
• Geeignet für Auflösungen bis 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA)
• DVI-Stecker mit Schrauben und DVI-Anschluss mit Schraubgewinden für optimale Verbindung
• 90° Winkeladapter (Winkel nach oben)
• Vergoldete Kontakte
• Abgeschirmter Adapter
• Konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
