DVI-I Dual Link - Cinch Component Video Kabel

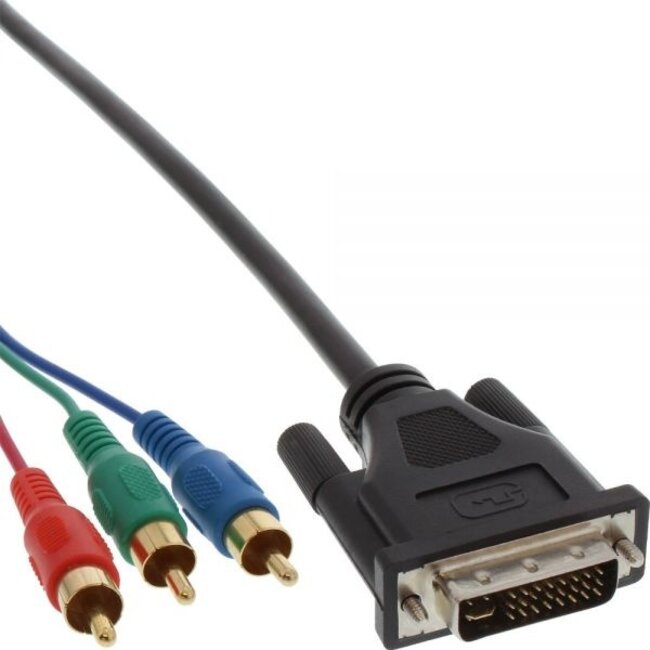

Mit diesem Kabel können Sie ein Gerät mit einer Component-Anschlussbuchse mit einem Gerät mit DVI-Anschluss verbinden. Das Kabel ist nicht richtungsgebunden, die Signalübertragung funktioniert sowohl von DVI zu Component als auch von Component zu DVI.

Achtung! Der DVI-Anschluss muss Component (YPbPr) kompatibel sein

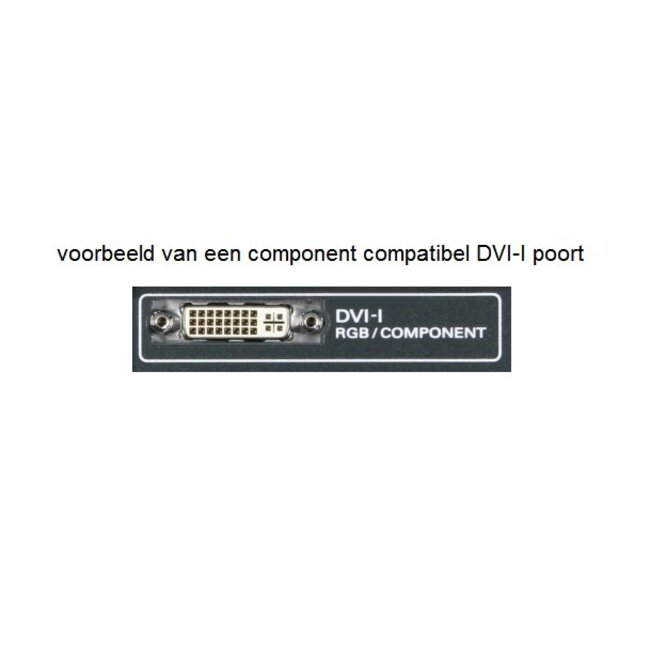

Wichtig ist, dass das Gerät mit dem DVI-Ein- oder Ausgang RGB (Component/YPbPr) Signale unterstützen muss. Prüfen Sie daher, ob Ihre ATI-Karte/Grafikkarte über den DVI-Anschluss auf Component (YPbPr) umschaltbar ist, damit Sie Component-Signale ausgeben können. Für Bildschirme/Beamer gilt dasselbe, hier ist dies in der Regel direkt am Anschluss angegeben. Überprüfen Sie daher, ob bei der DVI-Buchse „YPbPr“ oder „Component“ steht.

Überprüfen Sie, ob das Gerät mit DVI-Anschluss einen DVI-I Anschluss hat

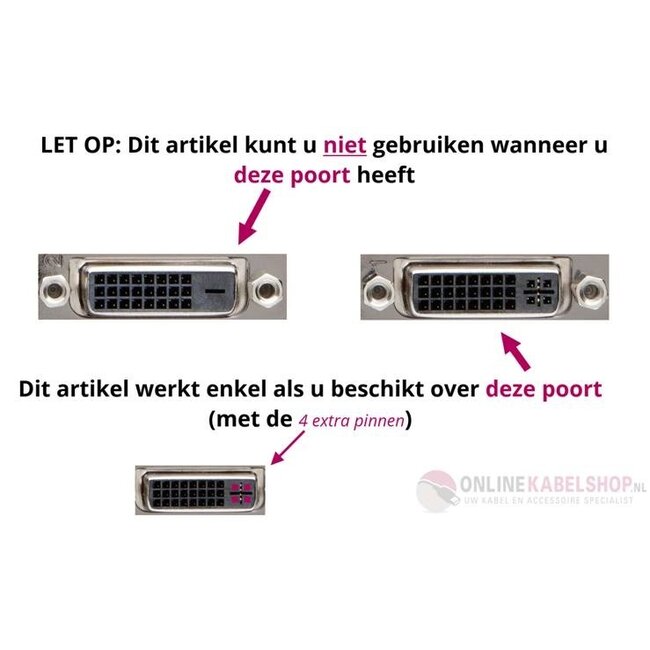

Stellen Sie sicher, dass der DVI-Anschluss Ihres Geräts ein DVI-I Anschluss ist. Ein DVI-I Anschluss verfügt über 24 Pins sowie einen flachen Steg und darum herum 4 weitere Pins (24+5 Pins).

Achtung! Eine Adapterlösung zu DVI-D oder HDMI ist nicht möglich!

Ein Adapter zu DVI-D oder HDMI ist nicht möglich, da dieser Adapter nur analoge Signale durchlässt. Der männliche DVI-I Stecker kann daher nicht auf DVI-D oder HDMI adaptiert werden. Dies funktioniert nicht.

Kein Ton

Ein DVI-Kabel dient ausschließlich zur Übertragung von Bildsignalen, nicht von Ton. Für die Tonübertragung benötigen Sie ein separates Kabel.

YPbPr und YCbCr

Component-Video gibt es in zwei Varianten: YPbPr und YCbCr. YPbPr ist die analoge Variante des digitalen YCbCr. YPbPr verwendet eine Verbindung mit drei Kabeln (Rot-Grün-Blau), während YCbCr nur ein Kabel nutzt. YPbPr wird als Verbindung zwischen Videoplayern (DVD-Player, HD-Recorder, Blu-Ray-Player, HD-Decoder, Spielkonsolen etc.) und Fernsehern sowie Projektoren/Beamern verwendet. Geräte mit YCbCr übertragen digitale Component-Signale über ein Kabel. MPEG-Kompression, verwendet bei DVDs, digitalem Fernsehen und Video-CDs, wird in YCbCr decodiert. Digitale Camcorder (Mini DV, DV, Digital Betacam etc.) übertragen YCbCr über digitale Kabel wie FireWire oder SDI.

YUV

YUV ist der Farbraum, der im PAL-System verwendet wird. PAL ist der Standard in den meisten Teilen Europas und vielen anderen Ländern. Y steht für die Helligkeitskomponente (Luminanz), U und V für die Farbkomponenten (Chrominanz). Die Farbräume YCbCr und YPbPr, die bei Component-Video verwendet werden, sind von YUV abgeleitet (Cb/Pb und Cr/Pr sind einfach skalierte Versionen von U und V). Daher kann es vorkommen, dass ein Component-Kabel oder Anschluss als YUV bezeichnet wird. YIQ ist der Farbraum des NTSC-Systems (Standard u.a. in den USA).

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher wird DVI oft als Ersatz für das analoge VGA angesehen.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer Doppelverbindung (Dual Link) können höhere Auflösungen erreicht werden als mit einer Einzelverbindung (Single Link). In der folgenden Übersicht sehen Sie die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA zu adaptieren. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitoranschluss verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Consumer-Produkte wie digitale Fernseher oder Monitore verfügen über diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Monitoranschluss haben oft einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in einen DVI-I Anschluss, während ein DVI-I Stecker nicht in einen DVI-D Anschluss passt. Ein DVI-A Stecker passt nur in einen DVI-I Anschluss, nicht in einen DVI-D Anschluss.

Technische Daten DVI-I Dual Link - Cinch Component Video Kabel

• Anschlüsse: DVI-I (männlich) - Component (männlich)
• DVI-I Dual Link 24+5 Pins Anschluss
• kompatibel mit DVI-I 24+5 Pins Anschluss (nicht kompatibel mit DVI-D 24+1 Pins)
• Anwendung: Grafikkarten mit YPbPr-kompatiblem DVI-I Ausgang oder Bildschirme mit YPbPr-kompatiblem DVI-I Eingang
• Farbkennzeichnung: Rot, Grün und Blau (RGB)
• zur Übertragung von Videosignalen (kein Audio)
• DVI-Stecker mit Schrauben für optimale Verbindung
• American Wire Gauge: nicht bekannt
• Adern: nicht bekannt
• Kabeldurchmesser: nicht bekannt
• konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
