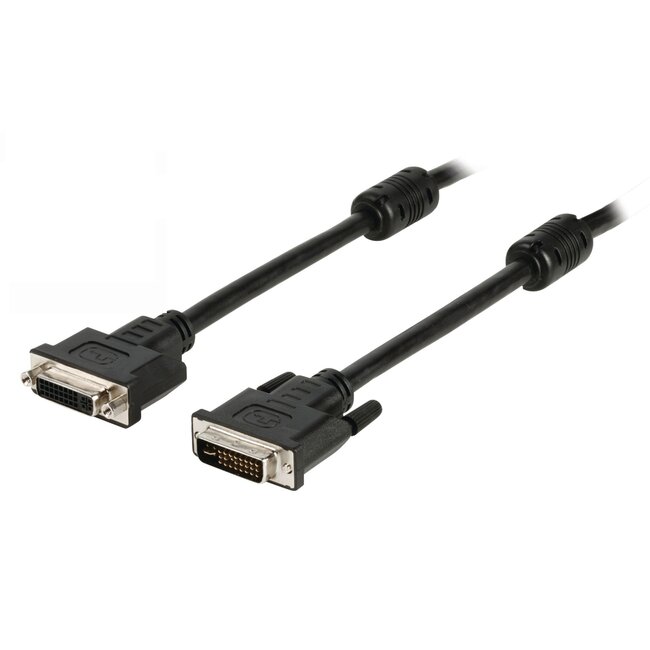

DVI-I Dual Link Monitor-Verlängerungskabel

Verwenden Sie dieses DVI Dual Link Verlängerungskabel, um Ihr bestehendes DVI-Kabel zu verlängern. So können Sie den Abstand zwischen Ihren Geräten vergrößern. Geeignet für Auflösungen bis zu 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA).

Achtung! Dies ist ein DVI-I Kabel. Bitte überprüfen Sie Ihren Anschluss!

Dieses Kabel verfügt über einen männlichen DVI-I Anschluss. Prüfen Sie, ob Ihr Anschluss ebenfalls DVI-I (24+5 Pins) ist. Einen DVI-I Anschluss erkennen Sie an den 4 Löchern um den flachen Steg herum. Verfügt Ihr DVI-Anschluss nicht über diese Löcher, sondern nur über 24 Löcher und einen flachen Steg, handelt es sich um einen DVI-D (24+1 Pins) Anschluss. An diesen kann kein DVI-I Stecker angeschlossen werden.

Achtung! Verlängerung kann Signalverlust verursachen

Die Verlängerung eines DVI-Kabels kann die Signalstärke verringern. Eine Verlängerung bei Kabeln unter 5 Metern ist unproblematisch, bei längeren Kabeln kann die Signalstärke jedoch so stark abnehmen, dass eine niedrigere Auflösung oder Bildwiederholfrequenz eingestellt werden muss, um ein Bild zu erhalten. Unsere Erfahrung zeigt, dass die Gesamtlänge aus Original-DVI-Kabel plus Verlängerung 5 Meter nicht überschreiten sollte, um Auflösungen über 1920 x 1200 @ 60 Hz darzustellen, und zwischen 7,5 und 10 Meter für die Darstellung von 1920 x 1200 @ 60 Hz.

Kein Ton

Ein DVI-Kabel überträgt ausschließlich das Bildsignal. Für die Tonübertragung benötigen Sie ein separates Kabel.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer Doppelverbindung (Dual Link) sind höhere Auflösungen möglich als mit einer Einzelverbindung (Single Link). Die folgende Übersicht zeigt die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht dem DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die eine Kombination aus digitalem und analogem Signal überträgt. Viele Computer mit einem Monitoranschluss verfügen oft über diese Schnittstelle. Sie können damit einen analogen (VGA) Monitor anschließen, aber auch einen digitalen DVI-D oder HDMI Monitor.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich ein digitales Signal. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle bereits. Auch Computer mit sowohl DVI- als auch VGA-Monitoranschluss verfügen häufig über einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in einen DVI-I Anschluss, während ein DVI-I Stecker nicht in einen DVI-D Anschluss passt. Ein DVI-A Stecker passt nur in einen DVI-I Anschluss und nicht in einen DVI-D Anschluss.

Technische Daten DVI-I Dual Link Monitor-Verlängerungskabel

• Anschlüsse: DVI-I (männlich) - DVI-I (weiblich)
• DVI-I Dual Link 24+5 Pins Anschlüsse
• Männlicher DVI-Anschluss: kompatibel mit DVI-I 24+5 Pins (nicht kompatibel mit DVI-D 24+1 Pins Anschlüssen)
• Weiblicher DVI-Anschluss: kompatibel mit DVI-I 24+5 Pins, DVI-I 18+5 Pins, DVI-D 24+1 Pins, DVI-D 18+1 Pins und DVI-A 12+5 Pins Steckern
• Übertragung von Videosignalen (kein Audio)
• Geeignet für Auflösungen bis 2560 x 1600 @ 60 Hz (WQXGA) oder 3840 x 2400 @ 30 Hz (WQUXGA)
• DVI-Stecker mit Schrauben und DVI-Anschluss mit Schraubgewinden für optimale Verbindung
• American Wire Gauge: 30 AWG
• Leiter: Kupfer (CU)
• Kabeldurchmesser: 8 mm
• Konformität: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
