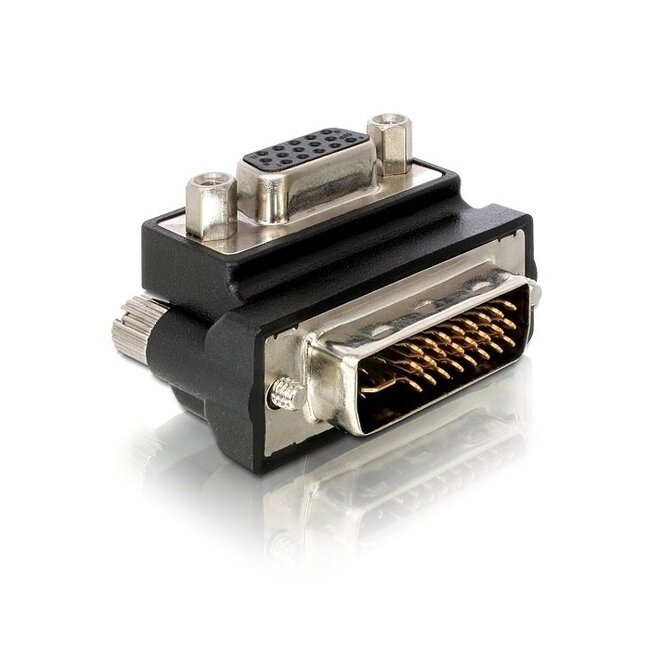

DVI-I (m) auf VGA (w) Adapter – 90° Winkel nach oben

Verwenden Sie diesen Adapter, um einen Computer oder Laptop mit DVI-Ausgang mit einem VGA-Kabel von Ihrem Monitor, Fernseher oder Projektor zu verbinden. Der DVI-Stecker ist ein DVI-I Dual Link (24+5-polig). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

90° Winkelstecker

Dieser gewinkelte Adapter ermöglicht Ihnen den Anschluss Ihres DVI-Ports im rechten Winkel. Besonders praktisch bei Geräten mit wenig Platz auf der Rückseite. Durch den 90-Grad-Winkel kann beispielsweise Ihr Monitor oder Gehäuse näher an der Wand platziert werden. Bitte prüfen Sie sorgfältig, ob der Anschluss und die Winkelrichtung dieses Adapters für Ihre Anwendung passend sind.

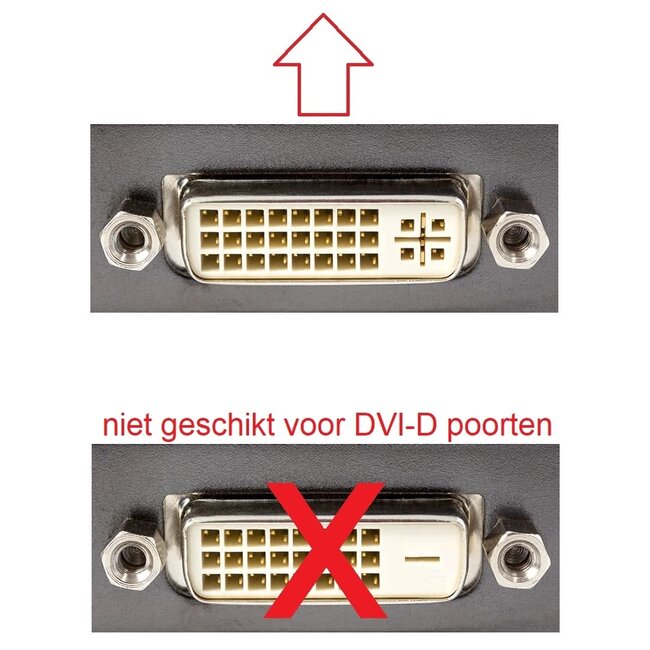

Achtung! Verfügt Ihr DVI-Gerät über einen DVI-D 24+1-poligen Anschluss?

Wenn Ihr Monitor, Fernseher, Projektor oder Ihre Grafikkarte einen digitalen DVI-D 24+1-poligen Anschluss besitzt, ist dieser Adapter nicht geeignet. Für die Verwendung dieses Adapters benötigen Sie einen DVI-I 24+5-poligen Anschluss. Dieser unterstützt neben digitalen Signalen (DVI-D) auch analoge Signale (DVI-A / VGA).

Bidirektional

Dieser Adapter ist richtungsunabhängig und kann für Geräte mit DVI-I Ein- und Ausgängen verwendet werden. Beide Geräte müssen jedoch dieselbe Auflösung unterstützen.

Kein Ton

Ein DVI-VGA Adapter überträgt ausschließlich das Bildsignal. Für die Tonübertragung benötigen Sie ein separates Kabel.

Nur für analoge Videosignale geeignet

Eine Umwandlung zu HDMI, beispielsweise über einen Adapter oder ein Kabel, ist nicht möglich. Möchten Sie dennoch einen HDMI-Bildschirm an den DVI-Ausgang Ihres PCs oder Laptops anschließen, verwenden Sie bitte einen DVI-D-zu-HDMI Adapter oder ein entsprechendes Kabel.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

3 verschiedene DVI-Steckertypen

DVI-A – 12+5-polig

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, eine DVI-Verbindung auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I – 18+5-polig (Single Link) / 24+5-polig (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitorausgang verfügen über diese Schnittstelle. Sie können damit einen analogen (VGA) Monitor oder einen digitalen DVI-D bzw. HDMI Monitor anschließen.

DVI-D – 18+1-polig (Single Link) / 24+1-polig (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Ausgang verfügen oft über einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in einen DVI-I Anschluss, während ein DVI-I Stecker nicht in einen DVI-D Anschluss passt. Ein DVI-A Stecker passt nur in einen DVI-I Anschluss, nicht jedoch in einen DVI-D Anschluss.

Was ist VGA?

VGA steht für Video Graphics Array und ist ein seit 1987 bestehender Standard zur Anzeige analoger Bilder auf einem Computermonitor. Wenn Ihre Geräte digitale Anschlüsse wie HDMI, DisplayPort oder DVI besitzen, wird empfohlen, diese statt VGA zu verwenden.

Weitere Bezeichnungen für VGA

VGA wird auch als DE-15, HD15, 15 SUB-D, D-SUB 15, Mini Sub D15, Mini D15, DB-15, HDB-15, HD-15, HD15 oder RGB-Stecker bezeichnet, wobei HD für High Density steht.

Technische Daten DVI-I (m) auf VGA (w) Adapter – 90° Winkel nach oben

• Anschlüsse: DVI-I (männlich) – VGA (weiblich)
• DVI-I Dual Link 24+5-poliger Stecker
• Signalrichtung: bidirektional
• DVI männlich: kompatibel mit DVI-I 24+5-poligen Anschlüssen (nicht geeignet für DVI-D 24+1-polige Anschlüsse)
• Übertragung von analogen Videosignalen (kein Audio)
• geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• DVI-Stecker mit Schraubverbindung
• VGA-Stecker mit Schraubanschlüssen
• 90° Winkeladapter (Winkel nach oben)
• Ausführung: Adapter ohne Kabel
• Konformität: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
