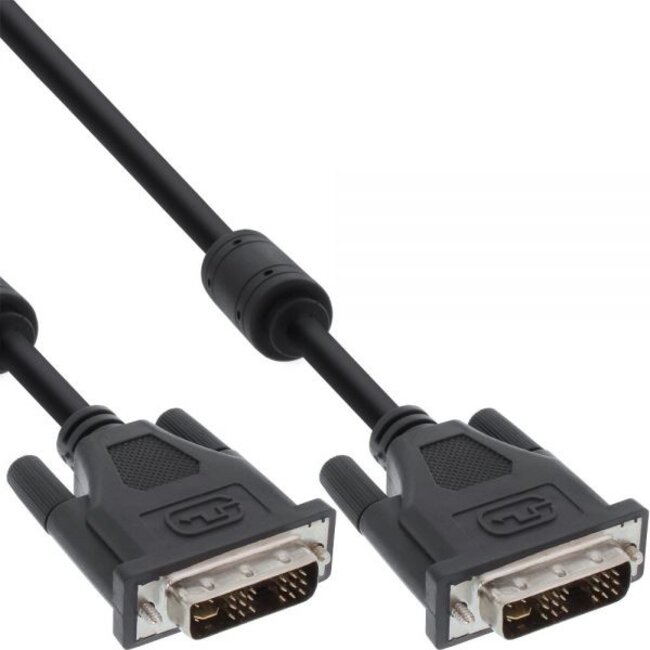

DVI-I Single Link Monitor-Kabel

Verwenden Sie dieses DVI Single Link Kabel, um einen Computer mit DVI-Ausgang mit einem Fernseher, Monitor oder Projektor mit DVI-Eingang zu verbinden. Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA) oder 2560 x 1600 @ 30 Hz (WQXGA).

Kein Ton

Ein DVI-Kabel überträgt ausschließlich das Bildsignal. Für die Tonübertragung benötigen Sie ein separates Kabel.

Achtung! Dies ist ein DVI-I Kabel. Bitte prüfen Sie Ihren Anschluss!

Dieses Kabel verfügt über DVI-I Stecker. Überprüfen Sie, ob Ihr Anschluss ebenfalls DVI-I (24+5 Pins) ist. Ein DVI-I Anschluss erkennen Sie an den 4 Löchern um den flachen Stift. Verfügt Ihr DVI-Anschluss nicht über diese Löcher, sondern nur über 24 Löcher und einen flachen Stift? Dann handelt es sich um einen DVI-D (24+1 Pins) Anschluss. An diesen können Sie keinen DVI-I Stecker anschließen.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

DVI Single Link und Dual Link

Bei Dual Link werden zwei parallele Verbindungen hergestellt, wodurch die Bandbreite verdoppelt wird. Mit einer doppelten Verbindung (Dual Link) sind höhere Auflösungen möglich als mit einer einfachen Verbindung (Single Link). In der folgenden Übersicht sehen Sie die maximal erreichbaren Auflösungen für Single Link und Dual Link DVI-Verbindungen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzulegen. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die eine Kombination aus digitalem und analogem Signal bietet. Viele Computer mit einem Monitoranschluss verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Consumer-Produkte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle bereits. Auch Computer mit sowohl DVI- als auch VGA-Ausgang verfügen häufig über einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in einen DVI-I Anschluss, während ein DVI-I Stecker nicht in einen DVI-D Anschluss passt. Ein DVI-A Stecker passt nur in einen DVI-I Anschluss, nicht jedoch in einen DVI-D Anschluss.

Technische Daten DVI-I Single Link Monitor-Kabel

• Stecker: DVI-I (männlich) - DVI-I (männlich)
• DVI-I Single Link 18+5 Pins Stecker
• kompatibel mit DVI-I 24+5 Pins Anschlüssen (nicht kompatibel mit DVI-D 24+1 Pins)
• Übertragung von Videosignalen (kein Audio)
• geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA) oder 2560 x 1600 @ 30 Hz (WQXGA)
• DVI-Stecker mit Schrauben für optimale Verbindung
• American Wire Gauge: nicht bekannt
• Leiter: nicht bekannt
• Kabeldurchmesser: nicht bekannt
• konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre
