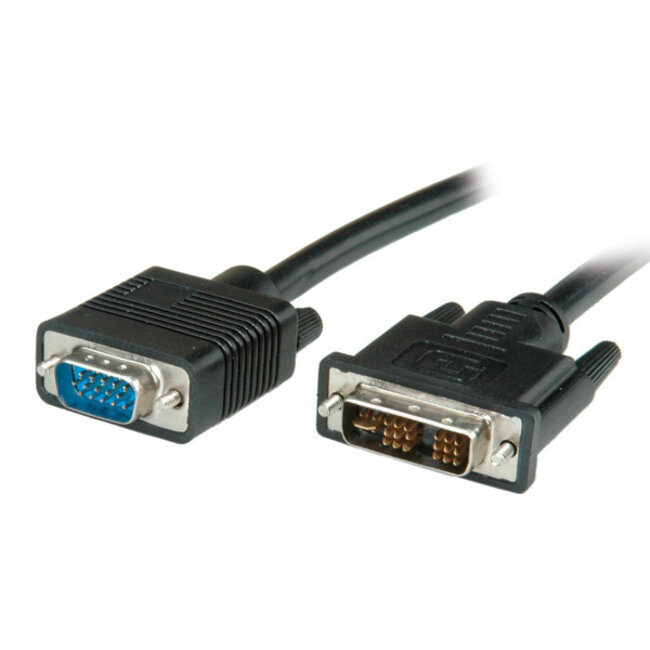

DVI-I zu VGA Kabel

Verwenden Sie dieses Kabel, um eine Verbindung zwischen einem Gerät mit DVI-Anschluss und einem Gerät mit VGA-Anschluss herzustellen. Der DVI-Stecker ist ein DVI-I Single Link (18+5 Pins). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

Achtung! Verfügt Ihr DVI-Gerät über einen DVI-D 24+1 Pins Anschluss?

Wenn Ihr Monitor, Fernseher, Beamer oder Ihre Grafikkarte über einen digitalen DVI-D 24+1 Pins Anschluss verfügt, ist dieses Kabel nicht geeignet. Um dieses Kabel verwenden zu können, benötigen Sie einen DVI-I 24+5 Pins Anschluss. Dieser Anschluss unterstützt neben digitalen Signalen (DVI-D) auch analoge Signale (DVI-A / VGA).

Bidirektional

Dieses Kabel ist richtungsunabhängig und kann für Geräte mit DVI-I Ein- und Ausgängen sowie VGA Ein- und Ausgängen verwendet werden. Beide Geräte müssen jedoch dieselbe Auflösung unterstützen.

Kein Ton

Ein DVI-VGA Kabel überträgt ausschließlich das Bildsignal. Für die Tonübertragung benötigen Sie ein separates Kabel.

Nur für analoge Videosignale geeignet

Eine Umwandlung zu HDMI, beispielsweise über Adapter oder Kabel, ist nicht möglich. Wenn Sie dennoch einen HDMI-Bildschirm an den DVI- oder VGA-Ausgang Ihres PCs oder Laptops anschließen möchten, können Sie einen DVI-D-zu-HDMI- oder VGA-zu-HDMI-Adapter oder ein entsprechendes Kabel verwenden.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitoranschluss verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verfügen über diese Schnittstelle. Auch Computer mit DVI- und VGA-Monitoranschlüssen haben oft einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in einen DVI-I Anschluss, während ein DVI-I Stecker nicht in einen DVI-D Anschluss passt. Ein DVI-A Stecker passt nur in einen DVI-I Anschluss, nicht jedoch in einen DVI-D Anschluss.

Was ist VGA?

VGA steht für Video Graphics Array und ist ein seit 1987 bestehender Standard zur Anzeige analoger Bilder auf einem Computermonitor. Wenn Ihre Geräte über digitale Anschlüsse wie HDMI, DisplayPort oder DVI verfügen, wird empfohlen, diese statt VGA zu verwenden.

Weitere Bezeichnungen für VGA

VGA wird auch als DE-15, HD15, 15 SUB-D, D-SUB 15, Mini Sub D15, Mini D15, DB-15, HDB-15, HD-15, HD15 oder RGB-Stecker bezeichnet, wobei HD für High Density steht.

Spezifikationen DVI-I zu VGA Kabel

• Stecker: DVI-A (männlich) - VGA (männlich)
• DVI-I Single Link 18+5 Pins Stecker
• Signalrichtung: bidirektional
• DVI männlich: kompatibel mit DVI-I 24+5 Pins Anschlüssen (nicht geeignet für DVI-D 24+1 Pins Anschlüsse)
• Für die Übertragung analoger Videosignale (kein Audio)
• Geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• American Wire Gauge: 28 AWG
• Leiter: verzinntes Kupfer
• DVI-Stecker mit Schrauben
• VGA-Stecker mit Schrauben
• Abgeschirmtes Kabel
• Kabeldurchmesser: 7,5 mm
• Konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

Dieses Produkt ist unter anderem kompatibel mit:

Apple MacBook Pro - 17 Zoll (Ende 2008)
Apple MacBook Pro - 15 Zoll (Ende 2008)
Apple MacBook Pro - 17 Zoll (Anfang 2008)
Apple MacBook Pro - 15 Zoll (Anfang 2008)
Apple MacBook Pro - 17 Zoll (Mitte / Ende 2007)
Apple MacBook Pro - 15 Zoll (Mitte / Ende 2007)
Apple MacBook Pro - 17 Zoll (Ende 2006)
Apple MacBook Pro - 15 Zoll (Ende 2006)
Apple MacBook Pro - 17 Zoll (Anfang 2006)
Apple MacBook Pro - 15 Zoll (Anfang 2006)


Welches MacBook Modell habe ich?

Es gibt verschiedene Möglichkeiten, um herauszufinden, welches MacBook Modell Sie genau besitzen.

1. Wählen Sie im Apple-Menü oben links auf dem Bildschirm „Über diesen Mac“. Klicken Sie anschließend auf „Systembericht“. Wenn Sie OS X Lion (10.7) oder neuer als Betriebssystem verwenden, sehen Sie ein Fenster mit den Spezifikationen Ihres MacBooks. Unter der Betriebssystemversion steht der MacBook-Typ, gefolgt von der Bildschirmgröße und dem Modelljahr.

2. Wenn Sie die Seriennummer Ihres MacBooks haben, können Sie diese auch auf der Apple-Website eingeben. Hier klicken, um zur technischen Spezifikationsseite von Apple zu gelangen, und dann auf „Nach Produkt suchen“ klicken. Geben Sie dort die Seriennummer ein und klicken Sie auf „Suchen“. Sie sehen dann, welches Modell zu dieser Seriennummer gehört.
