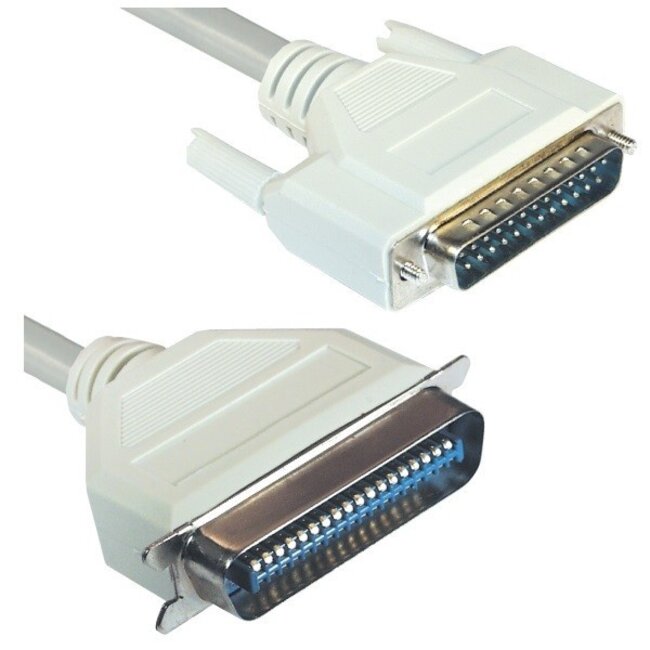

Paralleles EPP High Speed Druckerkabel 25-poliger SUB-D - 36-poliger Centronics / vergossene Steckverbinder

Dieses bidirektionale Druckerkabel können Sie verwenden, um einen älteren Drucker mit 36-poligem Centronics-Anschluss an einen 25-poligen parallelen Anschluss (LPT-Port) Ihres PCs anzuschließen.

Premium-Ausführung

Dieses Kabel ist doppelt geschirmt, verfügt über verdrillte Aderpaare und hat vergossene Steckverbinder. Dadurch sitzt der Stecker deutlich besser auf dem Anschluss, und die Verbindung zwischen Kabel und Stecker macht dieses Kabel für den intensiven Gebrauch geeignet.

Geeignet für EPP-Ports

EPP steht für Enhanced Parallel Port. Wenn Ihr Anschluss EPP unterstützt, können Sie große Datenmengen schnell zwischen Ihren parallelen Geräten (Drucker, Scanner etc.) und dem Computer übertragen. EPP unterstützt High-Speed-Übertragung (bis zu 2 MByte/s Bandbreite) und ist somit 15-mal schneller als ein normaler paralleler Anschluss und belastet zudem Ihre CPU weniger.

SUB-D Steckverbinder

SUB-D-Steckverbinder, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Name Miniatur war zur Zeit der Einführung passend, heute handelt es sich um relativ große Steckverbinder. SUB-D-Steckverbinder haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. SUB-D-Steckverbinder gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist also ein männlicher 25-poliger SUB-D-Stecker, während DA15M ein 15-poliger SUB-D-Stecker ist.

Serielle und parallele Kabel

Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes parallel überträgt. Ein paralleler Anschluss ist daher deutlich schneller als ein serieller Anschluss. Ein serieller Anschluss an Computern besteht meist aus 9 oder 25 Pins, während ein paralleler Anschluss fast immer 25 Pins hat. Die COM1- und COM2-Ports am Computer sind seriell, während der LPT1-Port (Druckeranschluss) parallel ist. Serielle Anschlüsse werden auch RS232 (Recommended Standard 232) genannt. Ein serielles Kabel kann also auch für parallele Zwecke verwendet werden, dies hängt von den angeschlossenen Ports ab.

USB zu seriell oder parallel

Falls Ihr System keinen seriellen oder parallelen Anschluss besitzt, können Sie einen USB-Port in einen seriellen oder parallelen Anschluss umwandeln. Verwenden Sie dafür einen USB-zu-Seriell- oder USB-zu-Parallel-Konverter.

25-poliger SUB-D-Stecker

Der 25-polige SUB-D-Stecker wird auch als DB25 oder IEEE-1284 bezeichnet. IEEE1284 ist weniger ein Steckverbinder, sondern eher ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt drei Arten von Steckverbindern, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.

IEEE1284-A

Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).

IEEE1284-B

Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, findet sich an parallelen Druckern. Ein großer Anschluss mit zwei „Klick“-Klemmen an den Seiten.

IEEE1284-C

Der IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, findet sich bei einer begrenzten Anzahl von HP-Druckern (u.a. HP Laserjet 1100). Es handelt sich um eine kleinere Version des Standard IEEE-1284-B Centronics-Steckers. Bei diesen Druckern wurde standardmäßig ein Kabel von 25-poligem SUB-D zu Mini-Centronics mitgeliefert.

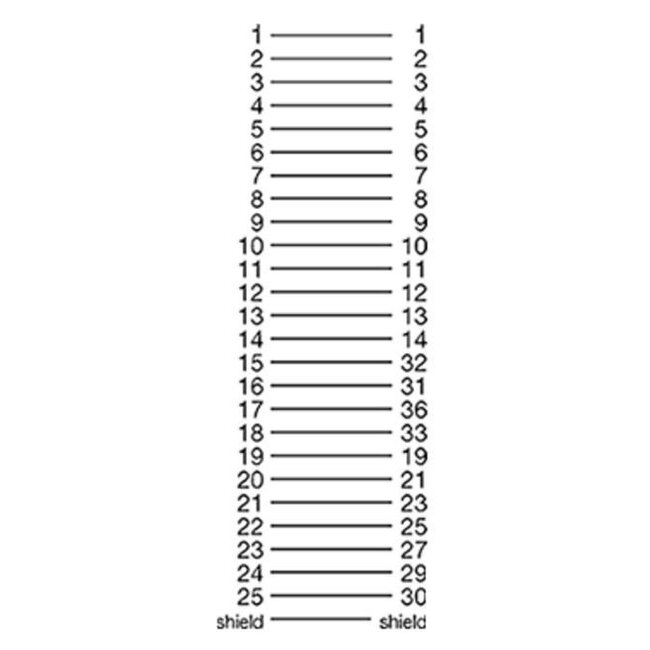

Technische Daten Paralleles EPP High Speed Druckerkabel 25-poliger SUB-D - 36-poliger Centronics / vergossene Steckverbinder

• Steckverbinder: 25-poliger SUB-D (männlich) - 36-poliger Centronics (männlich)
• Kabeltyp: IEEE 1284-B paralleles bidirektionales Druckerkabel
• Anwendung: u.a. Anschluss älterer Drucker an ältere Computer
• Ausführung: vergossene Steckverbinder mit Schrauben/Klemmen
• Adern: nicht bekannt
• AWG (American Wire Gauge): nicht bekannt
• doppelt geschirmtes Kabel mit verdrillten Aderpaaren
• geeignet für EPP-Ports: High Speed (bis zu 15x schneller)
• Kabeldurchmesser: nicht bekannt
• konform: RoHS
• Farbe: Beige / Elfenbein
• Garantie: 2 Jahre
