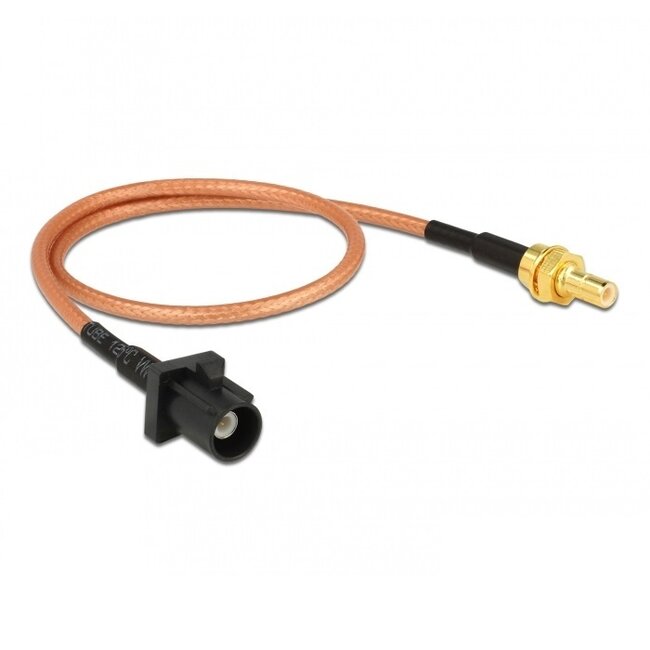

Fakra A (m) - SMB (w) Adapterkabel - RG316 - 50 Ohm

Verwenden Sie diesen Adapter, um eine Verbindung zwischen Geräten und/oder Zubehör mit Fakra A Anschluss und SMB Stecker herzustellen. Das Kabel ist einfach zu installieren, Schrauben oder Durchtrennen von Drähten sind nicht erforderlich.

Eigenschaften:

• 50 Ohm Impedanz
• RG-316 Kabel
• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• Kupferleiter
• doppelt geschirmtes Kabel
• vergoldeter SMB Stecker

Geeignet für (Panel-)Einbau

Die weibliche SMB-Seite dieses Kabels kann in ein Panel eingeschraubt werden. Dank dieser Einbaumöglichkeit können Sie den Anschluss eines Ihrer Geräte an den gewünschten Ort verlegen. Dies erleichtert das An- und Abkoppeln.

RG Kabel

Viele Koaxialkabel haben einen RG (Radio Guide) Code. Dieser Code steht für die Spezifikationen des Kabels. Es gibt viele verschiedene RG-Kabeltypen, die meist für militärische Zwecke entwickelt wurden. Nach RG folgt meist eine zweistellige oder dreistellige Zahl, gefolgt von einem zusätzlichen Buchstaben.

Fakra Stecker

Molex Fakra Stecker werden bei Koaxialverbindungen für Geräte mit externen Antennen verwendet. Fakra Stecker gibt es in verschiedenen Ausführungen und Farben. Durch unterschiedliche Gehäuse passen die verschiedenen Farben nicht zueinander. Der Fakra Stecker wird häufig in der Automobilbranche, aber auch in der Telekommunikation sowie im Militär- und Raumfahrtbereich für GPS-Anwendungen eingesetzt. Der Fakra Z Anschluss ist kompatibel mit allen Fakra Steckern und wird oft für Tests verwendet.

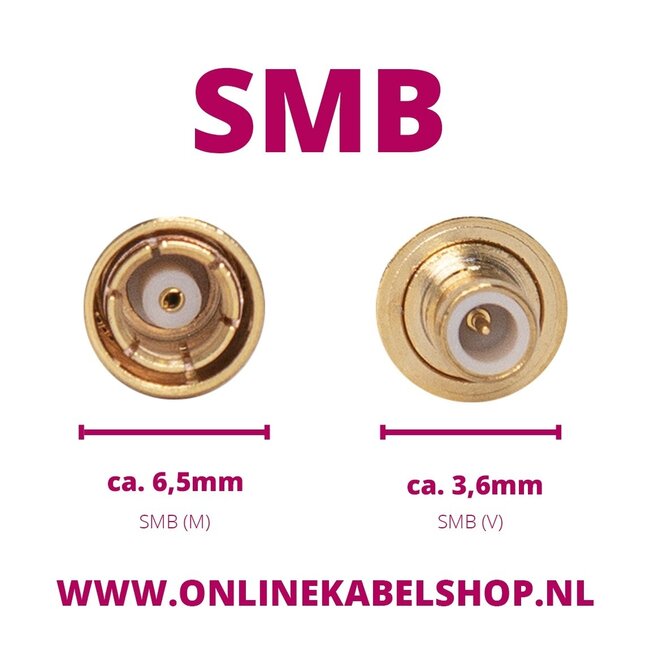

SMB Stecker

Der SMB, die B-Version des SMA Steckers, ist schmaler als ein SMA Stecker. Zudem ist der Stecker steckbar und nicht verschraubbar. SMB Stecker sind in 50 Ohm und 75 Ohm Ausführungen erhältlich. Der weibliche SMB Stecker hat einen Stift in der Mitte, während der männliche SMB Stecker eine Buchse besitzt. Der männliche Stecker ist größer und wird über den weiblichen Stecker geschoben.

Technische Daten Fakra A (m) - SMB (w) Adapterkabel - RG316 - 50 Ohm

• Stecker: Fakra A (männlich) - SMB (weiblich)
• Steckerausführung: gerader Fakra - gerader SMB
• Kabeltyp: RG-316
• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• Leiterart: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 2 dB @ 2,4 GHz
• minimale Biegeradius: 10,5 mm
• Kabeldurchmesser: 2,6 mm
• doppelt geschirmtes Kabel
• vergoldeter SMB Stecker
• Anwendung: Automotive, Telekommunikation und diverse andere Geräte mit Antennen
• Lieferumfang: 1 Adapterkabel
• konform: RoHS
• Farbe: transparent (Kabel) / gold (SMB Stecker) / RAL 9005 Jet Black (Fakra Stecker)
• Garantie: 2 Jahre
