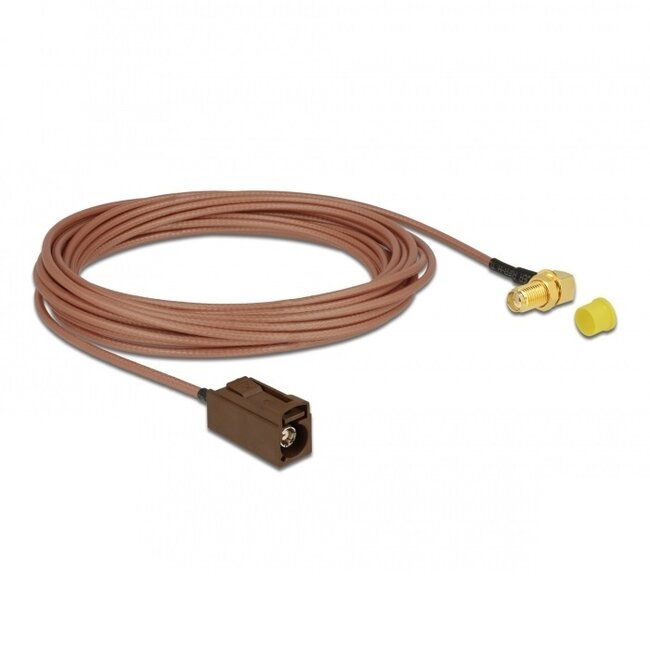

Fakra F (w) - SMA (w) Winkeladapterkabel - RG316 - 50 Ohm

Verwenden Sie diesen Adapter, um eine Verbindung zwischen Geräten und/oder Zubehör mit Fakra F-Stecker und SMA-Stecker herzustellen. Das Kabel ist einfach zu installieren, Schrauben oder das Durchtrennen von Drähten sind nicht erforderlich.

Eigenschaften:

• 90° abgewinkelter SMA-Stecker
• 50 Ohm Impedanz
• RG-316 Kabel
• Kupferleiter
• Doppelt geschirmtes Kabel
• vergoldeter SMA-Stecker

RG-Kabel

Viele Koaxialkabel tragen einen RG (Radio Guide) Code. Dieser Code steht für die Spezifikationen des Kabels. Es gibt viele verschiedene Arten von RG-Kabeln, die meist für militärische Zwecke entwickelt wurden. Nach "RG" folgt meist eine zweistellige oder dreistellige Zahl, gefolgt von einem zusätzlichen Buchstaben.

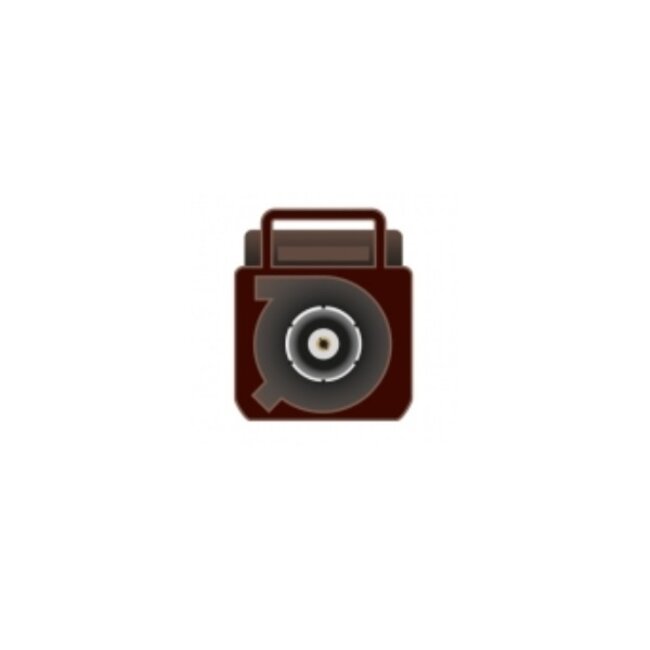

Fakra-Stecker

Molex Fakra-Stecker werden bei Koaxialverbindungen für Geräte mit externen Antennen verwendet. Fakra-Stecker sind in verschiedenen Ausführungen und Farben erhältlich. Durch unterschiedliche Gehäuse passen die verschiedenen Farben nicht zueinander. Der Fakra-Stecker wird häufig in der Automobilbranche, aber auch in der Telekommunikation sowie im Militär- und Raumfahrtbereich für GPS-Anwendungen eingesetzt. Der Fakra Z-Anschluss ist kompatibel mit allen Fakra-Steckern und wird oft für Tests verwendet.

SMA-Stecker

Der SMA-Stecker ist ein schraubbarer, kompakter Koaxial-RF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde. Neben Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der Innenkontakt vertauscht ist. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss ist häufig an Wi-Fi-(Modem-)Routern mit abnehmbaren Antennen zu finden.

Insgesamt gibt es 4 Arten von SMA-Steckern:

• SMA männlich (Innenkontakt als Stift, Gewinde innenliegend)
• SMA weiblich (Innenkontakt als Buchse, Gewinde außenliegend)
• RP-SMA männlich (Innenkontakt als Buchse, Gewinde innenliegend)
• RP-SMA weiblich (Innenkontakt als Stift, Gewinde außenliegend)

Technische Daten Fakra F (w) - SMA (w) Winkeladapterkabel - RG316 - 50 Ohm

• Stecker: Fakra F (weiblich) - SMA (weiblich)
• Steckerausführung: gerade Fakra - abgewinkelter SMA
• Kabeltyp: RG-316
• Leitermaterial: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 2 dB @ 2,4 GHz
• minimale Biegeradius: 10,5 mm
• Kabeldurchmesser: 2,6 mm
• doppelt geschirmtes Kabel
• vergoldeter SMA-Stecker mit Schutzkappe
• Anwendung: Automotive, Telekommunikation und diverse andere Geräte mit Antennen
• Lieferumfang: 1 Adapterkabel
• Konformität: RoHS
• Farbe: transparent (Kabel) / gold (SMA-Stecker) / RAL 8011 Nussbraun (Fakra-Stecker)
• Garantie: 2 Jahre
