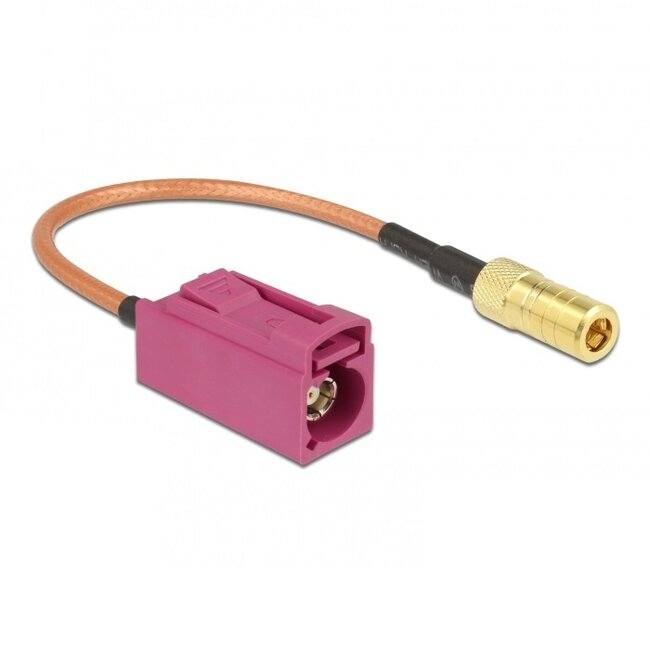

Fakra H (w) - SMB (m) Adapterkabel - RG316 - 50 Ohm

Verwenden Sie diesen Adapter, um eine Verbindung zwischen Geräten und/oder Zubehör mit Fakra H Anschluss und SMB Buchse herzustellen. Das Kabel ist einfach zu installieren, Schrauben oder das Durchtrennen von Drähten sind nicht erforderlich.

Eigenschaften:

• 50 Ohm Impedanz
• RG-316 Kabel
• Kupferleiter
• Doppelt geschirmtes Kabel
• vergoldeter SMB Stecker

RG Kabel

Viele Koaxialkabel tragen einen RG (Radio Guide) Code. Dieser Code steht für die Spezifikationen des Kabels. Es gibt viele verschiedene RG-Kabeltypen, die meist für militärische Zwecke entwickelt wurden. Nach RG folgt meist eine zweistellige oder dreistellige Zahl, gefolgt von einem zusätzlichen Buchstaben.

Fakra Stecker

Molex Fakra Stecker werden bei Koaxialverbindungen an Geräten mit externen Antennen verwendet. Fakra Stecker gibt es in verschiedenen Ausführungen und Farben. Durch unterschiedliche Gehäuse passen die verschiedenen Farben nicht zueinander. Der Fakra Stecker wird häufig in der Automobilbranche, aber auch in der Telekommunikation sowie im Militär- und Raumfahrtbereich für GPS-Anwendungen eingesetzt. Der Fakra Z Anschluss ist kompatibel mit allen Fakra Steckern und wird oft für Tests verwendet.

SMB Stecker

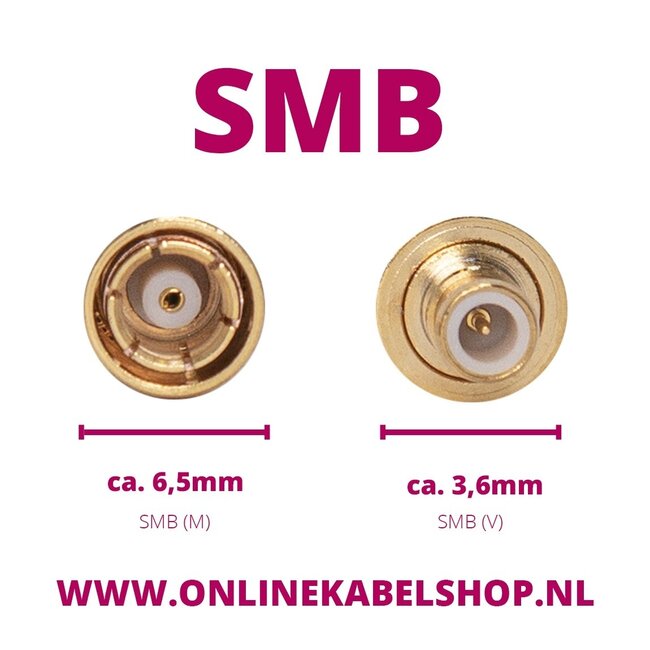

Der SMB, die B-Version des SMA Steckers, ist schmaler als ein SMA Stecker. Zudem ist der Stecker steckbar und nicht verschraubbar. SMB Stecker sind in 50 Ohm und 75 Ohm Ausführungen erhältlich. Der SMB Buchsenstecker hat einen Stift in der Mitte, während der SMB Stecker eine Buchse besitzt. Der Stecker ist größer und wird über die Buchse geschoben.

Spezifikationen Fakra H (w) - SMB (m) Adapterkabel - RG316 - 50 Ohm

• Anschlüsse: Fakra H (weiblich) - SMB (männlich)
• Steckertypen: gerader Fakra - gerader SMB
• Kabeltyp: RG-316
• Leiterart: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 2 dB @ 2,4 GHz
• Minimale Biegeradius: 10,5 mm
• Kabeldurchmesser: 2,6 mm
• Doppelt geschirmtes Kabel
• Vergoldeter SMB Stecker
• Einsatzbereiche: Automotive, Telekommunikation und diverse andere Geräte mit Antennen
• Lieferumfang: 1 Adapterkabel
• Konformität: RoHS
• Farbe: transparent (Kabel) / gold (SMB Stecker) / RAL 4003 Heideviolett (Fakra Stecker)
• Garantie: 2 Jahre
