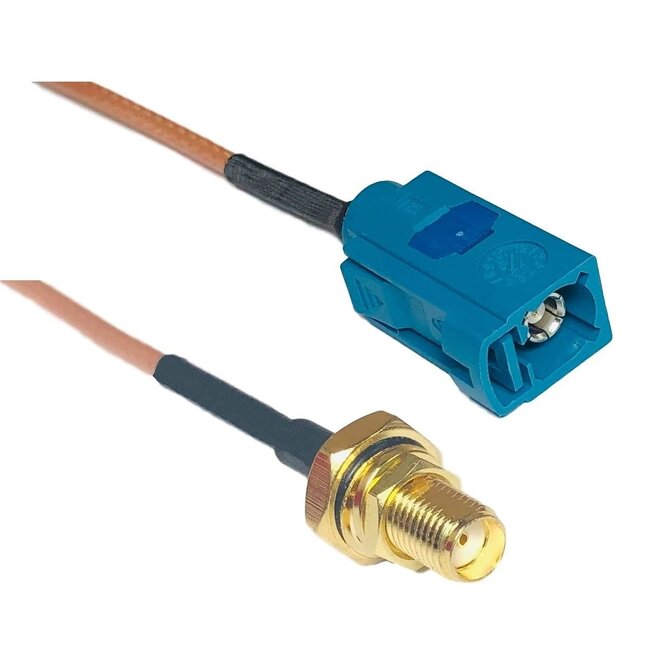

Verwenden Sie diesen Adapter, um eine Verbindung zwischen Geräten und/oder Zubehör mit Fakra- und SMA-Steckern herzustellen. Das Kabel lässt sich einfach anbringen, Schrauben oder das Durchtrennen von Drähten sind nicht erforderlich.

Geeignet für (Panel-)Einbau

Die BNC-Steckerseite dieses Adapters kann in ein Panel eingeschraubt werden. Dank dieser Einbaumöglichkeit können Sie den Anschluss eines Ihrer Geräte an den von Ihnen gewünschten Ort verlegen. Dies erleichtert das An- und Abkoppeln.

Spezifikationen

• Steckverbinder: Fakra Z (weiblich) - SMA (weiblich)
• Ausführung der Steckverbinder: gerade Fakra - Einbau-SMA
• Kabeltyp: RG-316
• Impedanz: 50 Ohm
• Abschirmung: ja
• Anwendung: Automotive, Telekommunikation und diverse andere Geräte mit Antennen
• Lieferumfang: 1 Kabel
• Farbe: transparent (Kabel) / gold (SMA-Stecker) / Water Blue (Fakra-Stecker)
• Garantie: 2 Jahre

RG-Kabel

Viele Koaxialkabel tragen einen RG (Radio Guide) Code. Dieser Code steht für die Spezifikationen des Kabels. Es gibt viele verschiedene RG-Kabeltypen, die meist für militärische Zwecke entwickelt wurden. Nach dem RG folgt in der Regel eine zweistellige oder dreistellige Zahl, gefolgt von einem meist zusätzlichen Buchstaben.

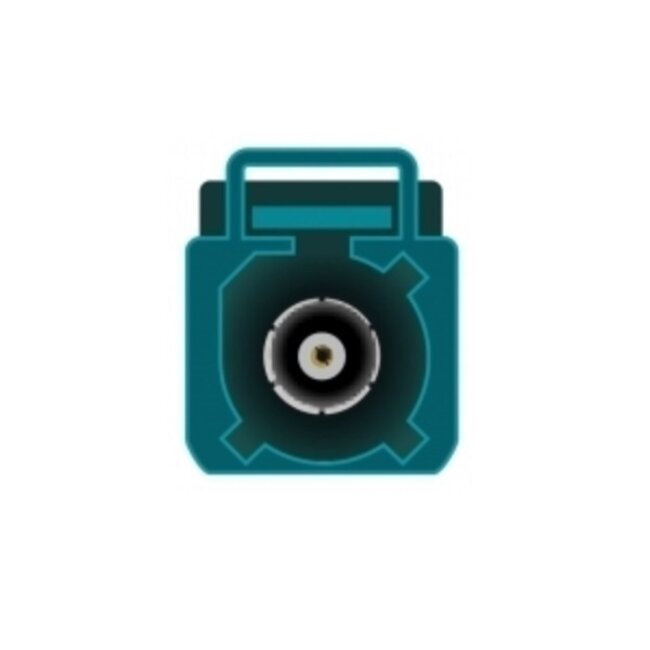

Fakra-Steckverbinder

Molex Fakra-Steckverbinder werden bei koaxialen Verbindungen von Geräten mit externen Antennen verwendet. Fakra-Stecker sind in verschiedenen Ausführungen und Farben erhältlich. Durch unterschiedliche Gehäuse passen die verschiedenen Farben nicht zueinander. Der Fakra-Stecker wird häufig in der Automobilbranche, aber auch in der Telekommunikation sowie im Militär- und Raumfahrtbereich für GPS-Anwendungen eingesetzt. Der Fakra Z Anschluss ist kompatibel mit allen Fakra-Steckern.

SMA-Steckverbinder

Der SMA-Stecker ist ein schraubbarer, kompakter koaxialer RF-Steckverbinder, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA-Steckverbinder

Neben Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Stift die Geschlechtsrichtung wechselt. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss ist häufig auch bei Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden.

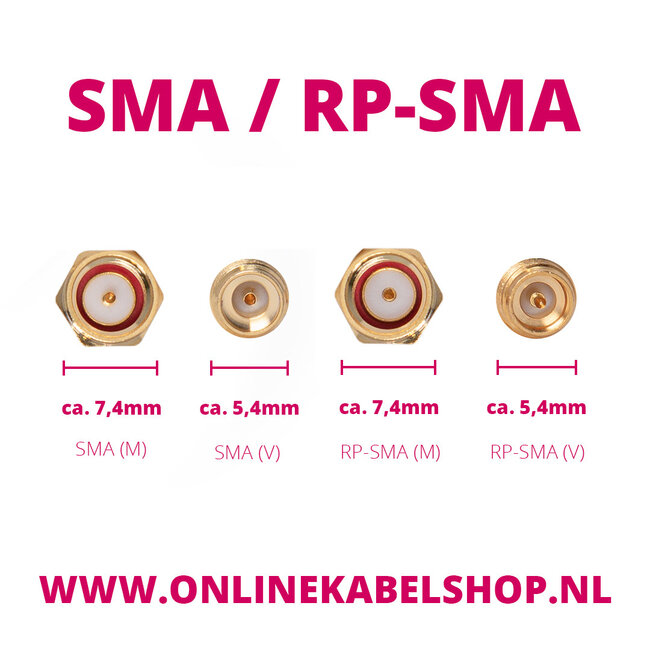

Insgesamt gibt es 4 Arten von SMA-Steckverbindern:

• SMA männlich (Stift innen, Gewinde innen)
• SMA weiblich (Buchse innen, Gewinde außen)
• RP-SMA männlich (Buchse innen, Gewinde innen)
• RP-SMA weiblich (Stift innen, Gewinde außen)
