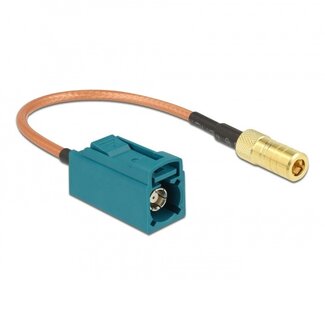

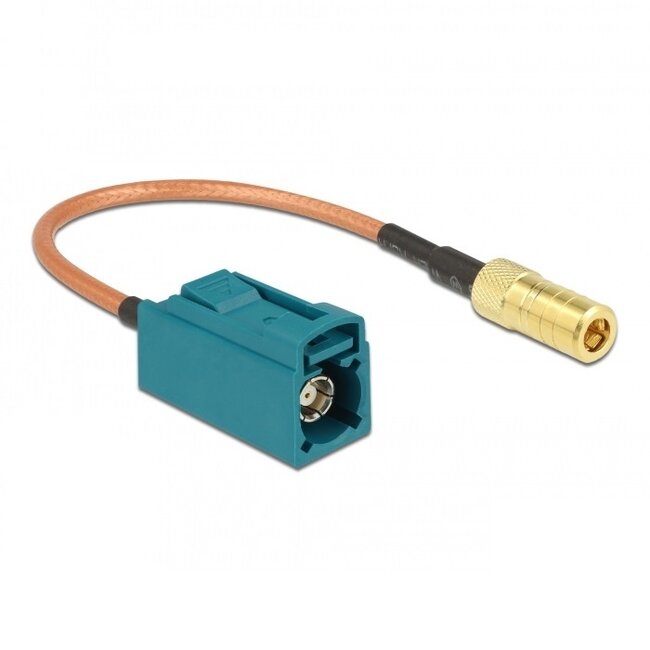

Fakra Z (w) - SMB (m) Adapterkabel - RG316 - 50 Ohm

Verwenden Sie diesen Adapter, um eine Verbindung zwischen Geräten und/oder Zubehör mit Fakra-Stecker und SMB-Anschluss herzustellen. Das Kabel ist einfach zu installieren, Schrauben oder das Durchtrennen von Drähten sind nicht erforderlich.

Eigenschaften:

• 50 Ohm Impedanz
• RG-316 Kabel
• Kupferleiter
• Doppelt geschirmtes Kabel
• vergoldeter SMB-Stecker

RG-Kabel

Viele Koaxialkabel tragen einen RG (Radio Guide) Code. Dieser Code steht für die Spezifikationen des Kabels. Es gibt viele verschiedene RG-Kabeltypen, die meist für militärische Zwecke entwickelt wurden. Nach RG folgt meist eine zweistellige oder dreistellige Zahl, gefolgt von einem zusätzlichen Buchstaben.

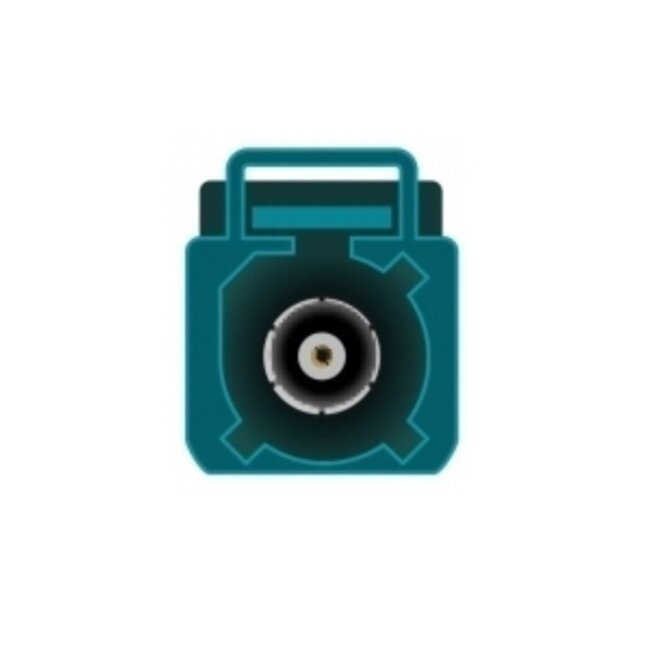

Fakra-Stecker

Molex Fakra-Stecker werden bei Koaxialverbindungen an Geräten mit externen Antennen verwendet. Fakra-Stecker sind in verschiedenen Ausführungen und Farben erhältlich. Durch unterschiedliche Gehäuse passen die verschiedenen Farben nicht zueinander. Der Fakra-Stecker wird häufig in der Automobilbranche, aber auch in der Telekommunikation sowie im Militär- und Raumfahrtbereich für GPS-Anwendungen eingesetzt. Der Fakra Z Anschluss ist für alle Fakra-Stecker geeignet und wird oft bei Tests verwendet.

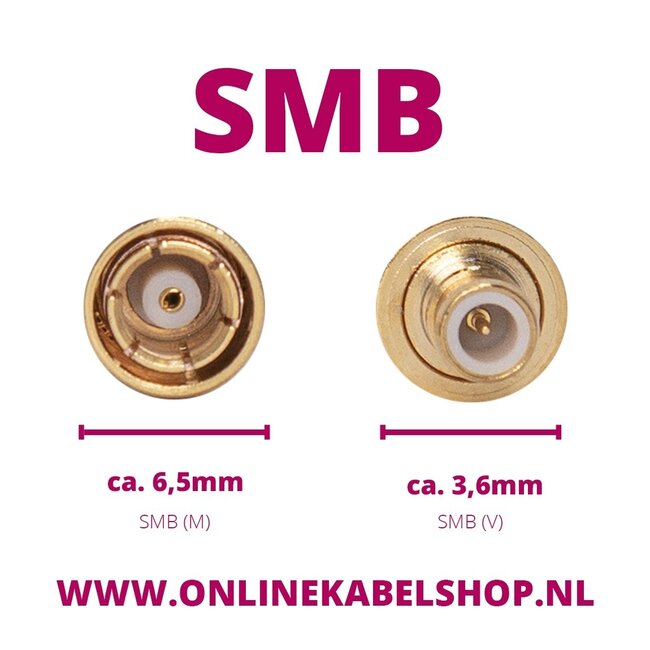

SMB-Stecker

Der SMB-Stecker, die B-Version des SMA-Steckers, ist schmaler als ein SMA-Stecker. Zudem ist der Stecker steckbar und nicht verschraubbar. SMB-Stecker sind in 50 Ohm und 75 Ohm Ausführungen erhältlich. Der SMB weibliche Stecker hat einen Stift in der Mitte, während der SMB männliche Stecker eine Buchse besitzt. Der männliche Stecker ist größer und wird über den weiblichen Stecker geschoben.

Spezifikationen Fakra Z (w) - SMB (m) Adapterkabel - RG316 - 50 Ohm

• Stecker: Fakra Z (weiblich) - SMB (männlich)
• Steckerausführung: gerade Fakra - gerade SMB
• Kabeltyp: RG-316
• Leitermaterial: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 2 dB @ 2,4 GHz
• minimale Biegeradius: 10,5 mm
• Kabeldurchmesser: 2,6 mm
• doppelt geschirmtes Kabel
• vergoldeter SMB-Stecker
• Anwendung: Automotive, Telekommunikation und diverse andere Geräte mit Antennen
• Lieferumfang: 1 Adapterkabel
• konform: RoHS
• Farbe: transparent (Kabel) / gold (SMB-Stecker) / RAL 5021 Wasserblau (Fakra-Stecker)
• Garantie: 2 Jahre
