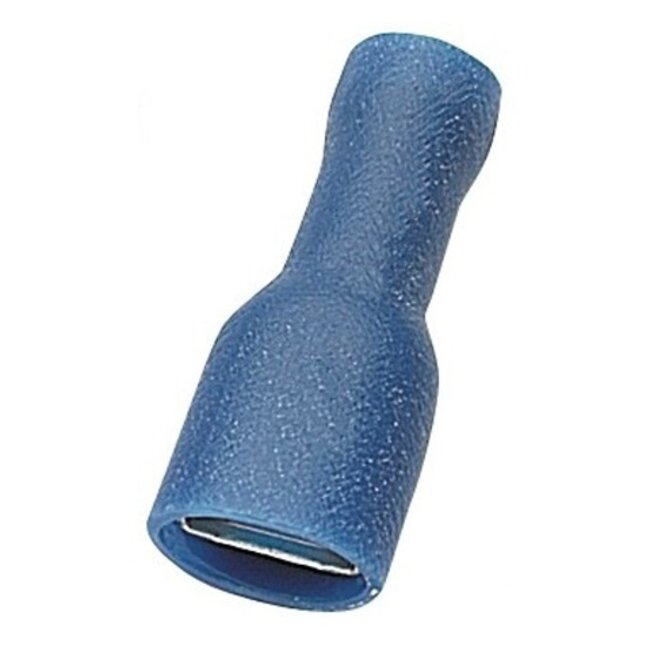

Flache Kabelschuh (w) - 6,6 mm / blau - isoliert (100 Stück)

Verwenden Sie diesen Kabelschuh für verschiedene Anwendungen. Die Lieferung umfasst 1 Beutel mit 100 Kabelschuhen.

Kabelschuhe

Kabelschuhe sind häufig verwendete Bauteile in der Elektrotechnik. Ein Kabelschuh ist ein Fast On (oder Push On) Anschluss, der mit einer speziellen Crimpzange an ein Kupferkabel gecrimpt wird. Es gibt verschiedene Arten von Kabelschuhen, die Sie als praktisches Verbindungselement nutzen können, um Kabel miteinander zu verbinden.

Verschiedene Farben von Kabelschuhen

Kabelschuhe sind in 3 verschiedenen Farben erhältlich:

• rot: maximale Stromstärke zwischen 0 und 16 A und Leiterquerschnitt zwischen 0,25 und 1,5 mm² (AWG 22-16)
• blau: maximale Stromstärke zwischen 17 und 25 A und Leiterquerschnitt zwischen 1,5 und 2,5 mm² (AWG 16-14)
• gelb: maximale Stromstärke zwischen 26 und 40 A und Leiterquerschnitt zwischen 4,0 und 6,0 mm² (AWG 12-10)

Technische Daten Flacher Kabelschuh (w) - 6,6 mm / blau - isoliert (100 Stück)

• Typ: Flachstecker
• Ausführung: weiblich
• Isolierung: vollständig isoliert

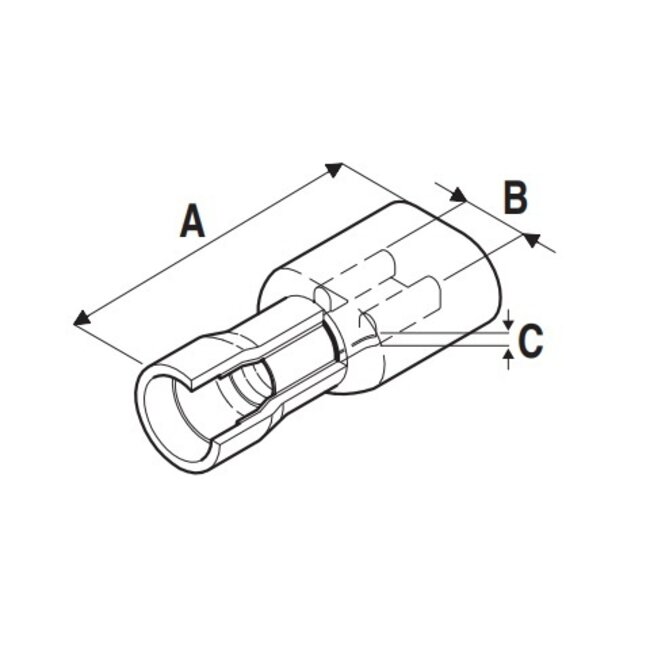

• Länge: 23,5 mm (siehe A)
• Breite: 6,6 mm (siehe B)
• Dicke: 0,8 mm (siehe C)
• maximale Stromstärke: 17 bis 25 A
• Leiterquerschnitt: 1,5 bis 2,5 mm² (AWG 16 bis AWG 14)
• Material: elektrolytisch verzinntes Kupfer mit PVC-Isolierung
• Lieferumfang: 1 Beutel mit 100 Kabelschuhen
• Farbe: blau
• Normen: RoHS, UL (E344188)
• Garantie: 2 Jahre
