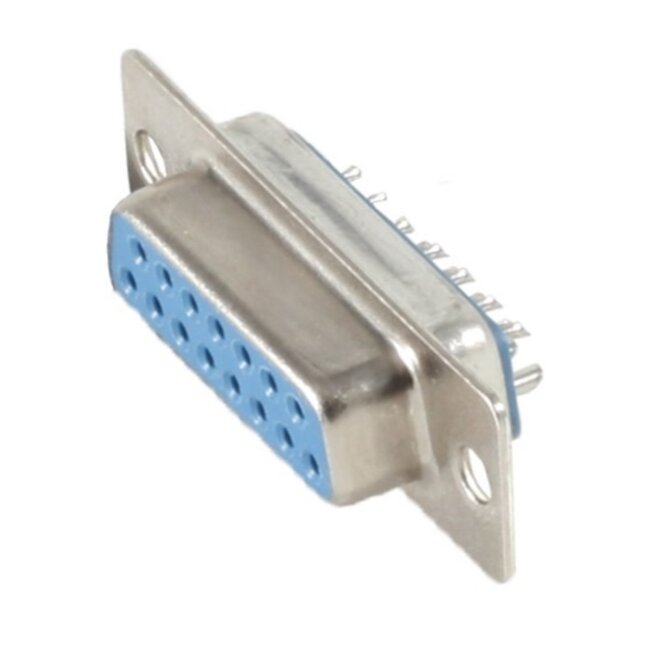

Gameport-Stecker 15-polig SUB-D (w) / zum Löten

Verwenden Sie diesen 15-poligen Gameport-Datenstecker, um ein Kabel mit einem 15-poligen SUB-D-Stecker auszustatten. Der Stecker muss an das Kabel gelötet werden.

SUB-D-Stecker

SUB-D-Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die hauptsächlich in Computern verwendet werden. Der Name „Miniatur“ war zu der Zeit passend, als diese Stecker üblich waren, heute handelt es sich jedoch um relativ große Stecker. SUB-D-Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D-Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D-Stecker, während ein DA15M ein 15-poliger SUB-D-Stecker ist.

15-poliger SUB-D-Stecker

Der 15-polige SUB-D-Stecker wird auch als Gameport bezeichnet. Es handelt sich dabei um einen inzwischen veralteten Anschluss am Computer für analoge Joysticks. Bis 2005 war dieser Anschluss häufig auf Soundkarten zu finden, heute gibt es kaum noch Computer mit diesem Anschluss. Seit 2007 ist USB der Standardanschluss für Joysticks und Gamepads. Neben Gamepads wurde dieser Anschluss auch bei medizinischen Geräten, Lautsprechersystemen und anderen Geräten verwendet, da der Stecker weit verbreitet und patentfrei ist.

Achtung!

Dies ist kein VGA-Stecker. Der VGA-Stecker, ebenfalls ein SUB-D-Stecker, hat 3 Reihen mit je 5 Pins (insgesamt 15), während der Gameport 2 Reihen mit 8 und 7 Pins (insgesamt 15) besitzt.

Technische Daten Gameport-Stecker 15-polig SUB-D (w) / zum Löten

• Stecker: 15-poliger SUB-D (weiblich)
• Steckertyp: Gameport
• Bauform: gerader Stecker
• Befestigung: Löten
• Lieferumfang: 1 Stecker
• Konformität: RoHS
• Farbe: Grau
• Garantie: 2 Jahre
