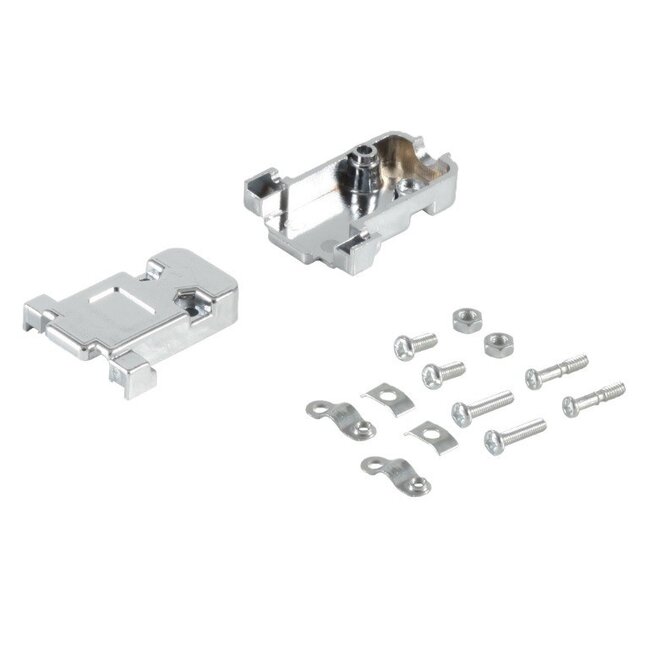

Gehäuse für serielle RS232-Steckverbinder 9-polig SUB-D – metallisiert

Verwenden Sie dieses Gehäuse, um einen 9-poligen RS-232-Datenstecker mit einem robusten Gehäuse auszustatten.

SUB-D Steckverbinder

SUB-D-Steckverbinder, auch als D-Sub oder D-Subminiatur bekannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern eingesetzt werden. Der Name „Miniatur“ war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Steckverbinder. SUB-D-Steckverbinder verfügen über ein eigenes Nummerierungssystem, das immer mit dem Buchstaben „D“ beginnt, gefolgt von einem Code, der die genaue Anzahl der Pins angibt. Es gibt SUB-D-Steckverbinder mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D-Steckverbinder, während ein DA15M ein 15-poliger SUB-D-Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell-Konverter.

RS-232 Pinbelegung

Ursprünglich verfügte der RS-232-Steckverbinder über 25 Pins, um auch einen sekundären RS-232-Kommunikationskanal zu übertragen. Heutzutage begegnet man in der Praxis jedoch fast ausschließlich 9-poligen RS-232-Steckverbindern. Die Pinbelegung gemäß RS-232-Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

Technische Daten Gehäuse für serielle RS232-Steckverbinder 9-polig SUB-D – metallisiert

• Gehäuse für 9-poligen SUB-D-Steckverbinder
• wird mit verschiedenen Klemmen, Schrauben und Muttern geliefert
• Gehäuse: metallisiert
• Lieferung umfasst 1 Steckverbindergehäuse
• konform: RoHS
• Farbe: grau
• Garantie: 2 Jahre
