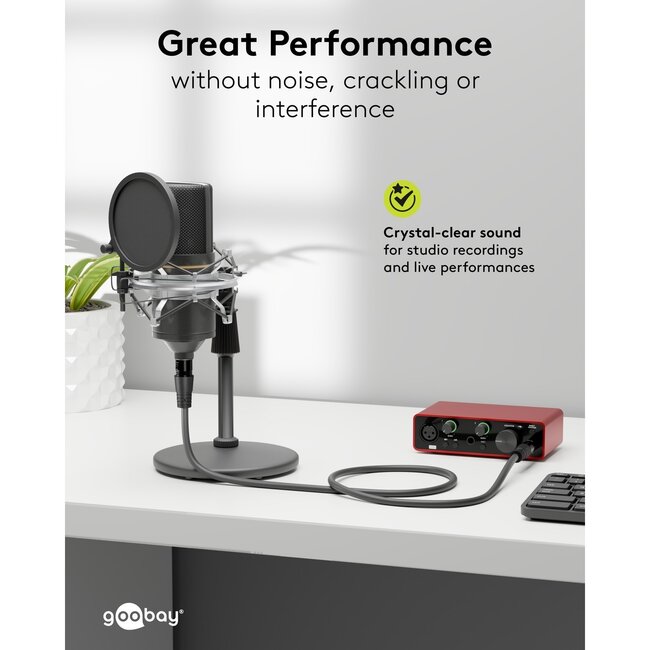

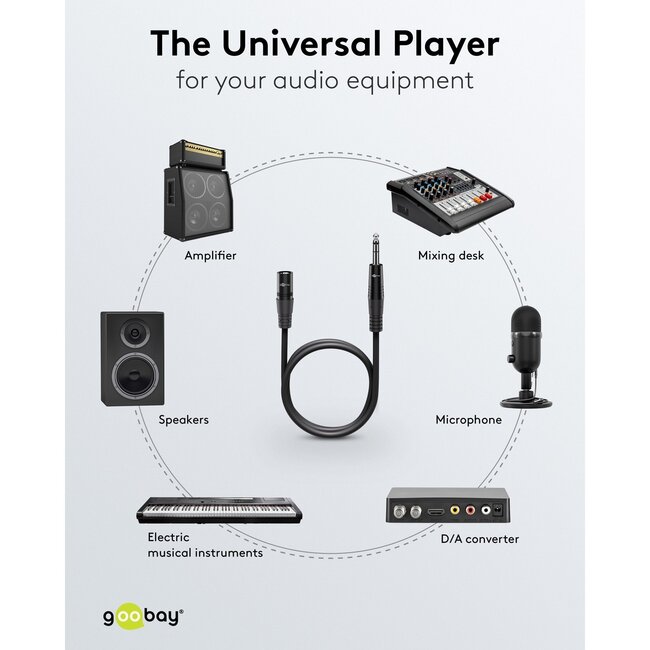

Verwenden Sie dieses Audiokabel, um ein Gerät mit XLR-Anschluss mit einem Gerät mit 6,35 mm Klinkenanschluss zu verbinden. Das Kabel eignet sich für die symmetrische Mono-Audioübertragung und kann unter anderem bei Mikrofonen, Mischpulten, Audio-Interfaces, Verstärkern, aktiven Lautsprechern, Effektgeräten und DJ-Equipment verwendet werden.

Eigenschaften

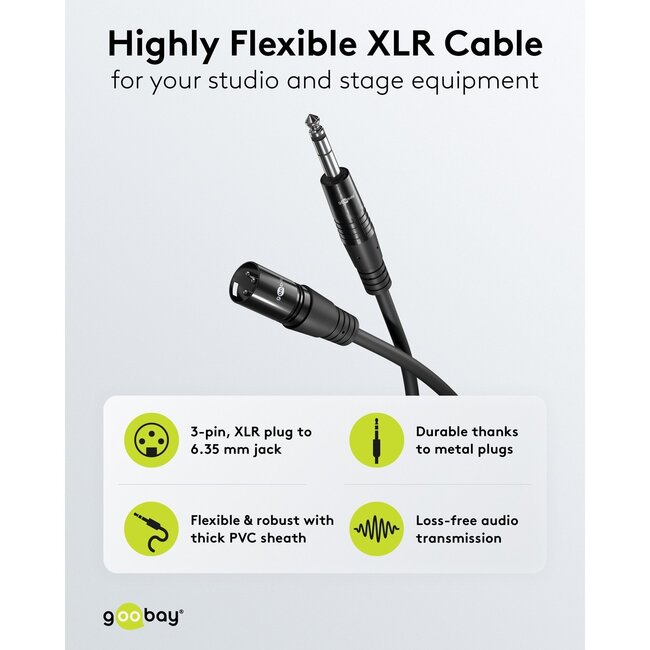

• XLR-zu-6,35 mm Klinken-Audiokabel für Studio-, Bühnen- und mobile Anwendungen

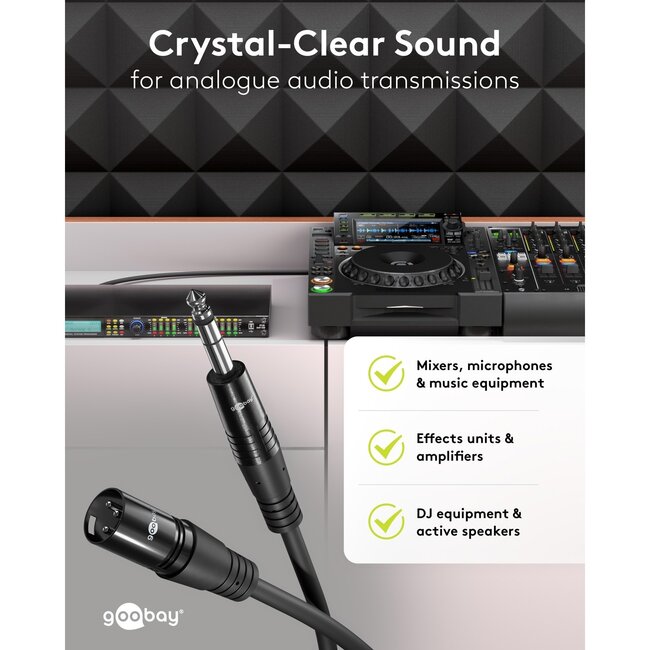

• geeignet für u.a. Mikrofone, Mischpulte, Audio-Interfaces, Verstärker, aktive Lautsprecher, Effektgeräte und DJ-Equipment
• 3-polige symmetrische Verbindung für eine störungsfreie und klare analoge Audioübertragung
• 6,35 mm Klinkenstecker 3-polig (TRS) wird für symmetrische Monoübertragung verwendet, nicht für Stereo

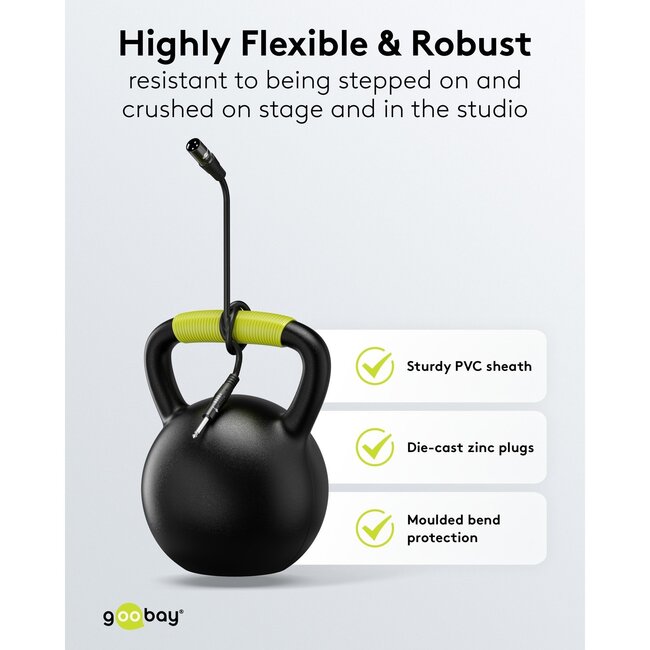

• flexible PVC-Kabelummantelung schützt das Kabel vor Knicken und Beschädigungen
• kupferne Leiter für eine zuverlässige Signalübertragung

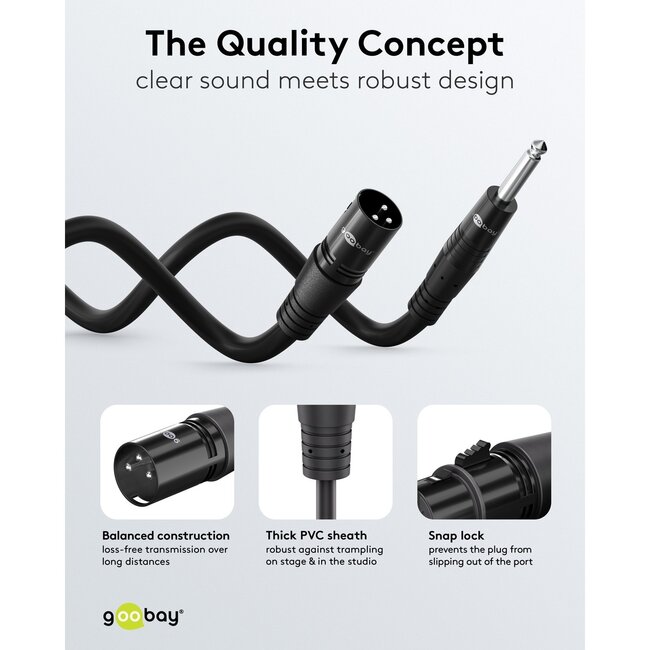

• Stecker aus gegossenem Zink mit angespritztem Knickschutz

Spezifikationen

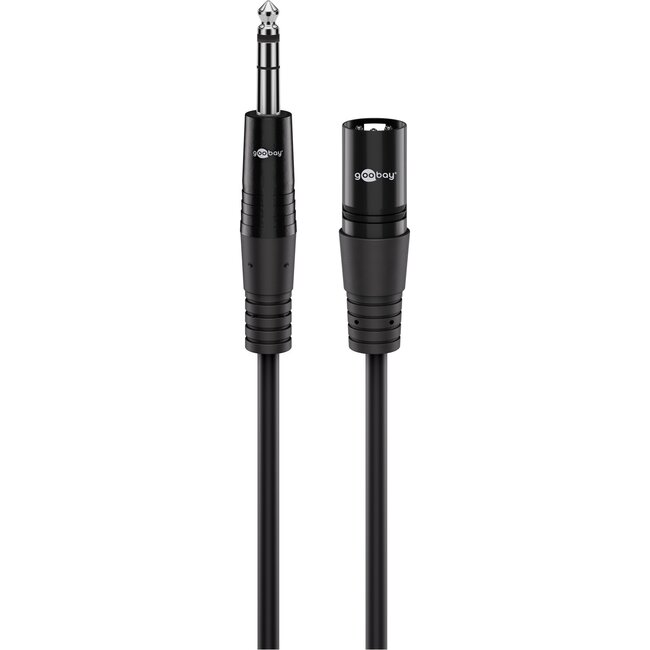

• Steckverbinder: XLR 3-polig (männlich) - 6,35 mm Klinke 3-polig (männlich)
• Ausführung der Steckverbinder: gerade / gerade
• Signaltyp: analoges Audio
• Signalübertragung: symmetrisches Mono
• Leitermaterial: Kupfer
• Anzahl der Leiter: 2
• Abschirmung: ja
• Material der Steckverbinder: gegossenes Zink
• Material der Kabelummantelung: PVC
• Knickschutz: ja, angespritzt
• Kabeltyp: rund
• Konformität: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

Achtung! Geeignet für symmetrische Mono-Anwendungen

Dieses Kabel ist für symmetrische Mono-Anwendungen geeignet. Ein 6,35 mm Klinkenstecker TRS verfügt über 3 Kontakte (Tip, Ring und Sleeve) und ist an zwei schwarzen Ringen am Metallteil des Steckers erkennbar. Bei einer symmetrischen Mono-Verbindung werden diese Kontakte für hot (+), cold (-) und Masse/Schirmung verwendet. Diese Art der Signalübertragung hilft, Störungen, Brummen und Rauschen zu reduzieren.

Achtung: Ein 6,35 mm Klinkenstecker mit zwei schwarzen Ringen (TRS) kann auch für ein unsymmetrisches Stereo-Signal (links, rechts und Masse) verwendet werden. Prüfen Sie daher immer, ob der 6,35 mm Klinkenanschluss Ihres Geräts für symmetrisches Mono-Audio geeignet ist.

Hat Ihr Gerät separate symmetrische 6,35 mm Klinkenanschlüsse für den linken und rechten Kanal? Dann verwenden Sie zwei Kabel: eines für den linken Kanal und eines für den rechten Kanal. So können Sie ein symmetrisches Stereo-Signal übertragen.

Symmetrisch vs. unsymmetrisch

Der Unterschied zwischen einer symmetrischen und einer unsymmetrischen Verbindung liegt vor allem in der Art der Signalübertragung und der Störungsunterdrückung. Eine unsymmetrische Verbindung verwendet einen Signalleiter und eine Masse/Schirmung. Dadurch ist die Verbindung anfälliger für Störungen wie Brummen, Rauschen und Interferenzen, insbesondere bei längeren Kabelstrecken.

Eine symmetrische Verbindung verwendet zwei Signalleiter (hot und cold) sowie eine Masse/Schirmung. Das Audiosignal wird über die beiden Signalleiter mit entgegengesetzter Polarität übertragen. Störungen, die unterwegs von beiden Leitern aufgenommen werden, können am symmetrischen Eingang weitgehend unterdrückt werden. Dieses Prinzip wird als Common-Mode-Rejection bezeichnet.

Symmetrische Verbindungen sind daher besonders für längere Kabelstrecken geeignet und werden häufig bei Mikrofonen, Mischpulten, Audio-Interfaces, PA-Systemen sowie Studio- und Live-Equipment eingesetzt.

Wichtig

Die Vorteile einer symmetrischen Verbindung kommen nur voll zur Geltung, wenn sowohl der Ausgang als auch der Eingang der angeschlossenen Geräte symmetrisch ausgeführt sind.

XLR

XLR-Steckverbinder werden häufig für Audioverbindungen verwendet und sind unter anderem an Mikrofonen, Mischpulten, Audio-Interfaces, Verstärkern und aktiven Lautsprechern zu finden. Der 3-polige XLR-Stecker wird oft für symmetrisches analoges Audio eingesetzt, kann je nach Gerät und Kabel jedoch auch für andere Signale verwendet werden. Viele XLR-Stecker verfügen über eine Verriegelung, die den Stecker sicher an seinem Platz hält. Der XLR-Stecker wurde ursprünglich von Cannon entwickelt und wird daher auch als Cannon-Stecker oder Cannon-Plug bezeichnet.
