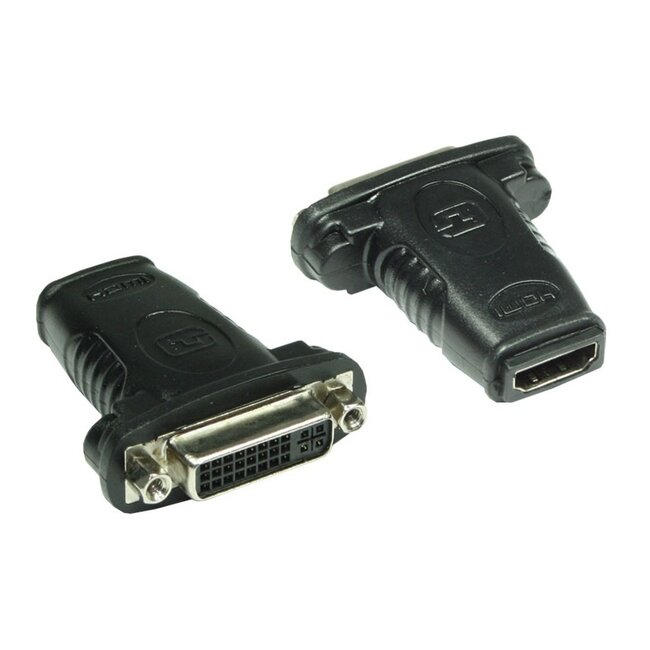

HDMI (w) - DVI-I Dual Link (w) Adapter
Verwenden Sie diesen Adapter, um einen HDMI-Stecker mit einem DVI-Stecker zu verbinden. Der DVI-Anschluss ist als DVI-I Dual Link (24+5 Pins) ausgeführt, jedoch wird ein DVI-D Dual Link 24+1 Pins angeschlossen. Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).
Bidirektional
Dieser Adapter ist richtungsunabhängig und kann für Geräte mit HDMI- oder DVI-Ein- bzw. Ausgang verwendet werden. Beide Geräte müssen jedoch dieselbe Auflösung unterstützen und HDCP-kompatibel sein. Es kann daher vorkommen, dass Audio-/Videogeräte mit HDMI-Ausgang nicht an DVI-Monitore angeschlossen werden können.
Audio nur bei eingeschränkten Anwendungen möglich
Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für die Tonübertragung ist daher ein separates Kabel erforderlich. In sehr begrenzten Fällen können die zusätzlichen Pins des Dual Link DVI-Anschlusses zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.
Nur für digitale Videosignale geeignet
Eine Umwandlung zu VGA, beispielsweise über einen Adapter oder ein Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen möchten, verwenden Sie bitte einen DVI-I / DVI-A zu VGA Adapter oder ein entsprechendes Kabel. Achtung! Ihr System muss dann über einen DVI-I 24+5 Pins Ausgang verfügen.
Was ist DVI?
DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Nachfolger des analogen VGA-Anschlusses.
3 verschiedene DVI-Steckertypen
DVI-A - 12+5 Pins
Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, eine DVI-Verbindung auf VGA umzuwandeln. Dieser Typ entspricht dem DVI-I.
DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)
Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitoranschluss verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.
DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)
DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verfügen bereits über diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Monitoranschluss besitzen häufig einen digitalen DVI-D Ausgang.
Probleme beim Anschluss
Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in einen DVI-I Anschluss, während ein DVI-I Stecker nicht in einen DVI-D Anschluss passt. Ein DVI-A Stecker passt nur in einen DVI-I Anschluss und nicht in einen DVI-D Anschluss.
Technische Daten HDMI (w) - DVI-I Dual Link (w) Adapter
- Anschlüsse: HDMI (weiblich) - DVI-I Dual Link (weiblich)
- DVI-I Dual Link 24+5 Pins Anschluss (DVI-D 24+1 Pins angeschlossen)
- DVI weiblich: kompatibel mit DVI-I 24+5 Pins, DVI-I 18+5 Pins, DVI-D 24+1 Pins und DVI-D 18+1 Pins Steckern (DVI-A 12+5 Pins Stecker passen, funktionieren jedoch nicht)
- Für die Übertragung von Audio- und Videosignalen*
- Geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
- Entspricht der Version 1.3 (HDMI High Speed)
- Abgeschirmter Adapter
- DVI-Anschluss mit Schraubverbindung
- Konform: RoHS
- Farbe: Schwarz
- Garantie: 2 Jahre
*Audio nur bei eingeschränkten Anwendungen möglich
Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für die Tonübertragung ist daher ein separates Kabel erforderlich. In sehr begrenzten Fällen können die zusätzlichen Pins des Dual Link DVI-Anschlusses zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Nach unserem Kenntnisstand unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.
