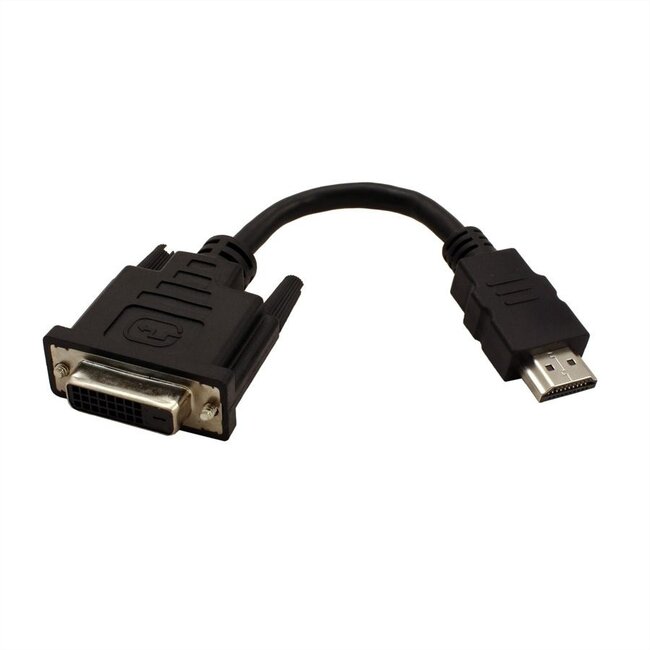

HDMI (m) - DVI-D Dual Link (w) Adapter

Verwenden Sie diesen Adapter, um einen HDMI-Anschluss für ein DVI-Kabel zugänglich zu machen. Der DVI-Anschluss ist ein DVI-D Dual Link (24+1 Pins). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

Bidirektional

Dieser Adapter ist richtungsunabhängig und kann für Geräte mit HDMI- oder DVI-Ein- bzw. Ausgang verwendet werden. Beide Geräte müssen jedoch dieselbe Auflösung unterstützen und HDCP-kompatibel sein. Es kann daher vorkommen, dass Audio-/Videogeräte mit HDMI-Ausgang nicht an DVI-Monitore angeschlossen werden können.

Audio nur bei eingeschränkten Anwendungen möglich

Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für Ton müssen Sie ein separates Kabel verwenden. In sehr begrenzten Fällen können die zusätzlichen Pins dieses Dual Link DVI-Anschlusses zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Soweit uns bekannt, unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, z. B. über einen Adapter oder ein Kabel, ist nicht möglich. Möchten Sie dennoch einen VGA-Monitor an den DVI-Ausgang Ihres PCs oder Laptops anschließen, verwenden Sie bitte einen DVI-I / DVI-A zu VGA Adapter oder Kabel. Achtung! Ihr System muss dafür über einen DVI-I 24+5-Pin Ausgang verfügen.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Nachfolger des analogen VGA-Anschlusses.

3 verschiedene DVI-Steckertypen

DVI-A - 12+5 Pins

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I - 18+5 Pins (Single Link) / 24+5 Pins (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit nur einem Monitoranschluss verfügen über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D - 18+1 Pins (Single Link) / 24+1 Pins (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Verbraucherprodukte wie digitale Fernseher oder Monitore verfügen über diese Schnittstelle. Auch Computer mit sowohl DVI- als auch VGA-Monitoranschluss besitzen oft einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in eine DVI-I Buchse, während ein DVI-I Stecker nicht in eine DVI-D Buchse passt. Ein DVI-A Stecker passt nur in eine DVI-I Buchse, nicht jedoch in eine DVI-D Buchse.

Technische Daten HDMI (m) - DVI-D Dual Link (w) Adapter

• Anschlüsse: HDMI (männlich) - DVI-D Dual Link (weiblich)
• DVI-D Dual Link 24+1 Pins Anschluss
• DVI weiblich: kompatibel mit DVI-D 24+1 Pins und DVI-D 18+1 Pins (nicht geeignet für DVI-I 24+5 Pins, DVI-I 18+5 Pins und DVI-A 12+5 Pins Stecker)
• Übertragung von Audio- und Videosignalen*
• geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• entspricht HDMI Spezifikation 1.3 (High Speed)
• American Wire Gauge: 30 AWG
• Leiter: verzinntes Kupfer
• geschirmtes Kabel
• DVI-Anschluss mit Schraubverbindung
• Kabeldurchmesser: 5,8 mm
• konform mit RoHS, UL 20276
• Farbe: Schwarz
• Garantie: 2 Jahre

*Audio nur bei eingeschränkten Anwendungen möglich

Ein DVI-Kabel dient ausschließlich der Übertragung von Bildsignalen. Für Ton müssen Sie ein separates Kabel verwenden. In sehr begrenzten Fällen können die zusätzlichen Pins dieses Dual Link DVI-Anschlusses zur Audioübertragung genutzt werden. Dies funktioniert nur bei Geräten mit DVI-Ausgang (nicht bei Geräten mit DVI-Eingang). Soweit uns bekannt, unterstützen nur wenige Grafikkarten von AMD/ATI Radeon und Nvidia sowie die Dreambox mit DVI-D Dual Link Ausgang diese Funktion. Möglicherweise müssen Sie an Ihrer Grafikkarte Einstellungen anpassen. Bitte konsultieren Sie hierfür die Bedienungsanleitung oder den Hersteller der Grafikkarte.
