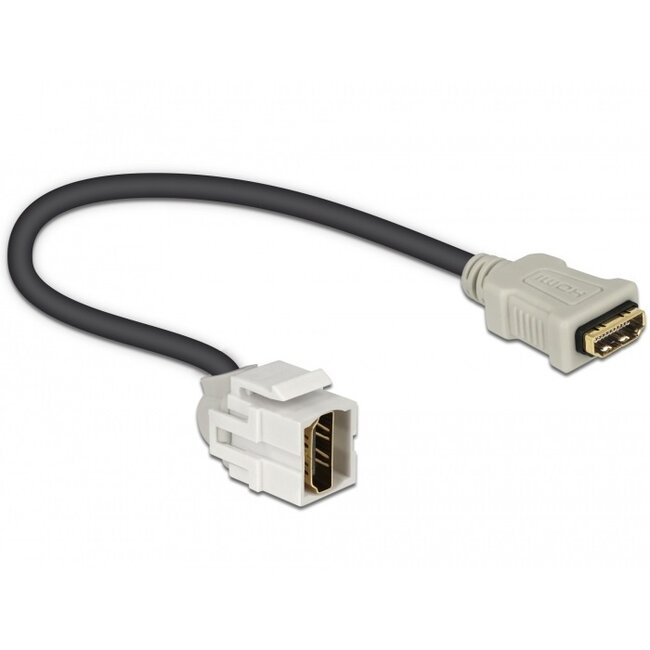

Verwenden Sie dieses Keystone-Modul, um eine Keystone-Öffnung mit einem HDMI-Anschluss auszustatten.

Eigenschaften

• geeignet zur Befestigung in einer Keystone-Öffnung
• vertikal angeordneter HDMI-Anschluss
• 110° abgewinkeltes Modul: festes Kabel wird 110° nach oben abgeleitet

Achtung!

Überprüfen Sie sorgfältig, ob die Winkelrichtung dieses Moduls für Sie die richtige ist. Das Kabel wird bei Keystone-Dosen, bei denen das Keystone-Modul mit der flexiblen Lasche oben eingesetzt wird, nach oben abgeleitet. Wird das Modul mit der flexiblen Lasche unten eingesetzt, wird das Kabel nach unten abgeleitet.

Spezifikationen

• Anschlüsse: HDMI-A (Buchse) - HDMI-A (Buchse)
• Anwendung: Keystone-Port (19,2 x 14,9 mm)
• Verwendung: Übertragung von Audio- und Videosignalen
• Version: HDMI 1.4 (HDMI High Speed mit Ethernet)
• Auflösungen: bis zu 4K @ 30Hz
• Ausführung: 110° abgewinkelt (nach oben)
• Kontaktierung: vergoldet
• Kabeldurchmesser: 6,5 mm
• Modulbreite: 16,8 mm
• Konformität: RoHS
• Farbe: weiß (Keystone-Modul) / schwarz (Kabel) / grau (HDMI-Stecker)
• Garantie: 2 Jahre

Dieses Modul ist geeignet für:

• 3D
• Full HD (1080p)
• 4K @ 30Hz
• ARC
• HDCP 1.4
• Dolby TrueHD, DTS Master Audio, DTS-HD, DTS und Dolby Digital
• Ethernet über HDMI

Dieses Modul ist nicht geeignet für:

• 4K @ 60Hz
• 8K
• eARC
• HDR
• HDCP 2.2

Was ist Keystone?

Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in u.a. Wanddosen, Ausgabedosen, Montagerahmen, Patchpanels, DIN-Schienen etc. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an jeder gewünschten Stelle zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.

HDMI High Speed mit Ethernet

Dieses HDMI-Kabel entspricht den HDMI 1.4 (High Speed mit Ethernet) Spezifikationen. Selbstverständlich ist dieses Kabel vollständig kompatibel mit früheren Versionen HDMI 1.3 (High Speed) und HDMI 1.2 (Standard Speed).

ARC (Audio Return Channel)

Der Fernseher kann, sofern er ARC unterstützt, Audiosignale zurück an einen Receiver senden, um den Ton abzuspielen. Dies ist besonders praktisch beim analogen oder digitalen Fernsehen über ein Modul im TV. Ein HDMI-Kabel reicht dann aus, um das Videosignal zum Fernseher zu übertragen und das Audiosignal vom Fernseher zum Receiver zurückzusenden.
