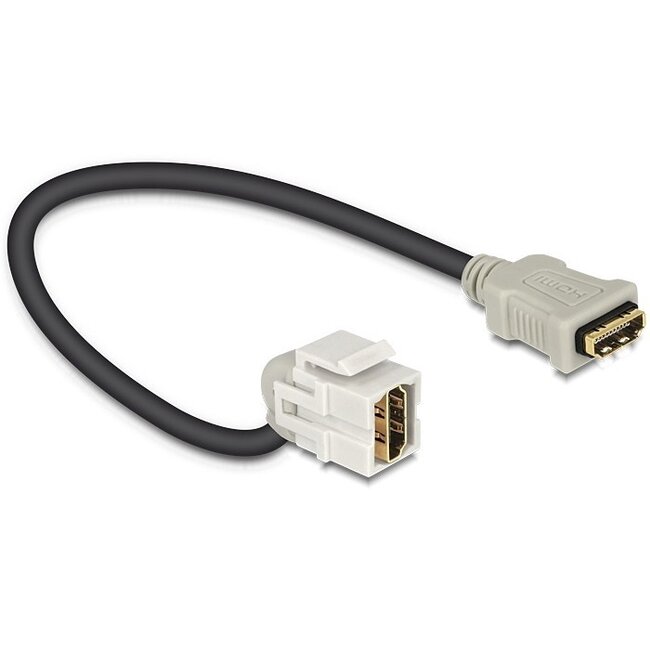

Verwenden Sie dieses Keystone-Modul, um einer Keystone-Öffnung einen HDMI-Anschluss hinzuzufügen.

Eigenschaften

• geeignet zur Befestigung in einer Keystone-Öffnung
• vertikal angeordneter HDMI-Anschluss

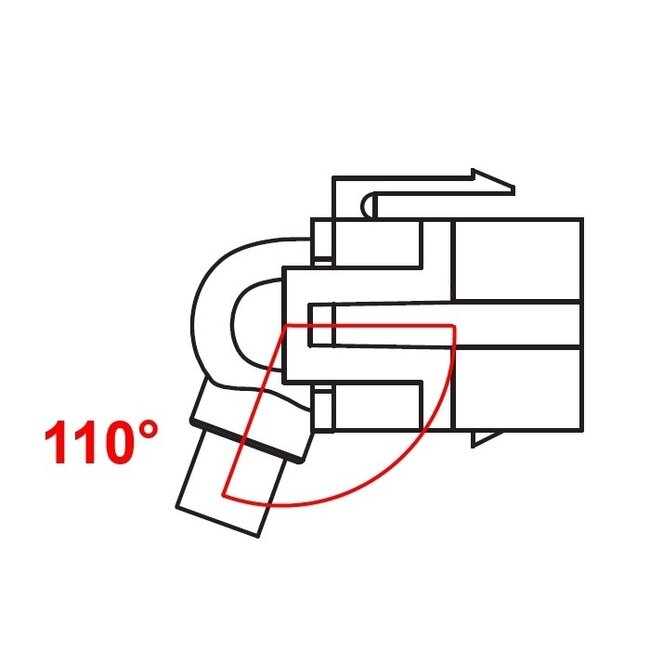

• 110° Winkelmodul: festes Kabel wird 110° nach unten abgewinkelt geführt

Achtung!

Bitte prüfen Sie sorgfältig, ob die Winkelrichtung dieses Moduls für Sie passend ist. Das Kabel wird bei Keystone-Dosen, bei denen das Keystone-Modul mit der flexiblen Lasche oben eingesetzt wird, nach unten abgewinkelt geführt. Wird das Modul mit der flexiblen Lasche unten eingesetzt, wird das Kabel nach oben geführt.

Technische Daten

• Steckverbinder: HDMI-A (weiblich) - HDMI-A (weiblich)
• Anwendung: Keystone-Port (19,2 x 14,9 mm)
• Verwendung: Übertragung von Audio- und Videosignalen
• Version: HDMI 1.4 (HDMI High Speed mit Ethernet)
• Auflösungen: bis zu 4K @ 30Hz
• Ausführung: 110° Winkel (nach unten)
• Kontaktbeschichtung: vergoldet
• Kabeldurchmesser: 6,5 mm
• Modulbreite: 16,8 mm
• Konformität: RoHS
• Farbe: weiß (Keystone-Modul) / schwarz (Kabel) / grau (HDMI-Stecker)
• Garantie: 2 Jahre

Dieses Modul ist geeignet für:

• 3D
• Full HD (1080p)
• 4K @ 30Hz
• ARC
• HDCP 1.4
• Dolby TrueHD, DTS Master Audio, DTS-HD, DTS und Dolby Digital
• Ethernet über HDMI

Dieses Modul ist nicht geeignet für:

• 4K @ 60Hz
• 8K
• eARC
• HDR
• HDCP 2.2

Was ist Keystone?

Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in u.a. Wanddosen, Ausgabedosen, Montagerahmen, Patchpanels, DIN-Schienen etc. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an jeder gewünschten Stelle zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.

HDMI High Speed mit Ethernet

Dieses HDMI-Kabel entspricht den HDMI 1.4 (High Speed mit Ethernet) Spezifikationen. Selbstverständlich ist dieses Kabel vollständig kompatibel mit früheren Versionen HDMI 1.3 (High Speed) und HDMI 1.2 (Standard Speed).

ARC (Audio Return Channel)

Der Fernseher kann, sofern er ARC unterstützt, Audiosignale zurück an einen Receiver senden, um den Ton abzuspielen. Dies ist besonders praktisch bei analogem oder digitalem Fernsehen über ein TV-Modul. Ein HDMI-Kabel reicht dann aus, um das Videosignal zum Fernseher zu übertragen und das Audiosignal vom Fernseher zum Receiver zurückzuleiten.
