Hirschmann Durchgangsdose GEDU 15 SHOP komplett
Verwenden Sie diese Wanddose, um einen Radio- und TV-Anschluss in oder auf der Wand zu realisieren.
Anwendbar im Durchgangssystem
Diese Wandsteckdose kann in einem Durchgangssystem verwendet werden. Dank der Durchgangsfunktion können Sie ein Kabel in den nächsten Raum oder zum nächsten Fernseher führen. Dieses System wird als Durchgangssystem bezeichnet. Wichtig ist, dass Sie den Durchgangsanschluss an der letzten Durchgangsdose in Ihrer Installation korrekt mit einem Abschlusswiderstand abschließen.
Nicht rückkanalfähig
In einem Durchgangssystem können keine Rückkanalsignale verwendet werden. Eine Durchgangsdose ist nicht rückkanalfähig und lässt ein Rückkanalsignal im Falle der Nutzung interaktiver Dienste nicht an Ihren Kabelanbieter durch. Wenn Sie interaktive Dienste nutzen, sollten Sie besser ein Abzweigelement (Multitap, MFC-Serie) oder Verteilelement (Splitter, DFC-Serie) verwenden.
Wird inklusive Aufbaurahmen und Abdeckplatte geliefert
Diese Wandsteckdose wird inklusive Aufbaurahmen und Abdeckplatte geliefert. Die Wandsteckdose ist sowohl für Aufputz- als auch für Unterputzanwendungen geeignet. Sie können selbst entscheiden, ob Sie den Aufbaurahmen verwenden.
SHOP-Ausführung

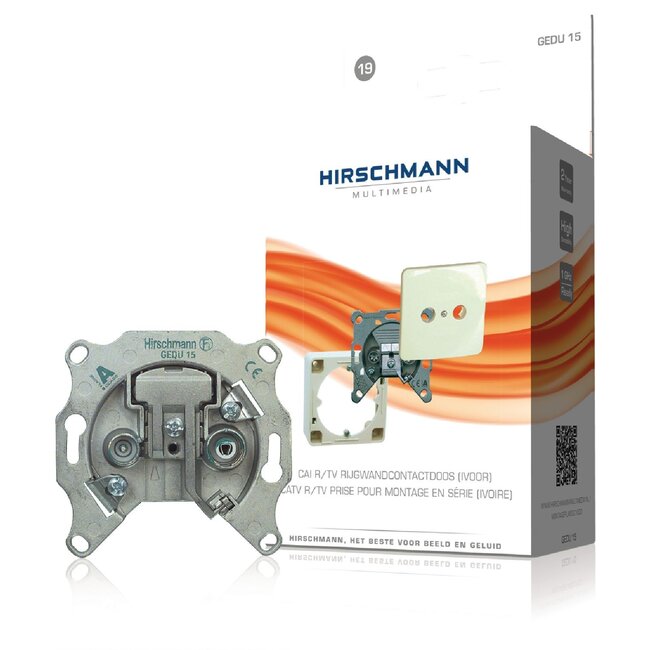

Dies ist die SHOP-Ausführung, die in einer Einzelhandelsverpackung geliefert wird.
Durchgangssystem vs. Sternsystem
Aufgrund der aktuellen Entwicklungen im Kabel-TV-Markt ist es besser, sich für ein Sternsystem zu entscheiden. Bei diesem System wird jeder Fernseher separat mit einem Kabel von einem zentralen Punkt aus versorgt. Manchmal ist das nicht möglich, und das Durchgangssystem ist eine Alternative. Bei einem Durchgangssystem wird ein Kabel verwendet, um alle Fernseher im Haus mit einem Antennenverstärker zu verbinden. Unterwegs werden dann verschiedene Abzweigungen mit Durchgangsdosen gemacht. Verwenden Sie die folgende Richtlinie beim Kauf einer Durchgangsanlage.
Durchgangssystem bis zu 4 Fernseher
- Verwenden Sie einen Antennenverstärker mit mindestens 18 - 20 dB Verstärkung
- Verwenden Sie Durchgangsdosen mit einer Dämpfung von 14 - 15 dB
- Verwenden Sie einen Abschlusswiderstand an der letzten Durchgangsdose (verwenden Sie vorzugsweise keine Enddose)
Durchgangssystem ab 5 Fernseher
- Verwenden Sie einen Antennenverstärker mit mindestens 25 - 30 dB Verstärkung
- Verwenden Sie Durchgangsdosen mit unterschiedlicher Dämpfung bei Installationen ab 5 Fernsehern:
- Bei 5 Fernsehern: 2x 14/15 dB, 2x 10 dB, 1x 8 dB oder 2x 14/15 dB, 3x 10 dB
- Bei 6 Fernsehern: 2x 14/15 dB, 2x 10 dB, 2x 8 dB oder 3x 14/15 dB, 3x 10 dB
- Bei 7 Fernsehern: 2x 14/15 dB, 2x 10 dB, 3x 8 dB oder 4x 14/15 dB, 3x 10 dB
- Verwenden Sie einen Abschlusswiderstand an der letzten Durchgangsdose (verwenden Sie vorzugsweise keine Enddose)
Diese Wandsteckdose kann zur Weiterleitung von folgenden Signalen verwendet werden:
- Analoge und digitale TV- und Radiosignale
- Satellitensignale (SAT)
- High Definition TV (HDTV)
- Ultra HD/4K Ready TV
- Frequenzen bis 2400 MHz
Spannung auf Ihrem Koaxkabel spürbar?
Wenn Sie beim Montieren der Wandsteckdose feststellen, dass Spannung auf dem Kabel liegt, empfehlen wir, Ihre CAI-Anlage zu erden und/oder zu schützen. Schließen Sie vorzugsweise Ihren Teilnehmerübernahmepunkt (AOP / Einlochdose) an den Potentialausgleich in Ihrem Sicherungskasten an. So ist Ihre CAI-Anlage geerdet. Ist eine Erdung am Potentialausgleich nicht möglich, installieren Sie bitte einen Überspannungsschutz in Ihrer CAI-Anlage, um Schäden an Ihrem Antennenverstärker oder angeschlossenen Geräten zu vermeiden.

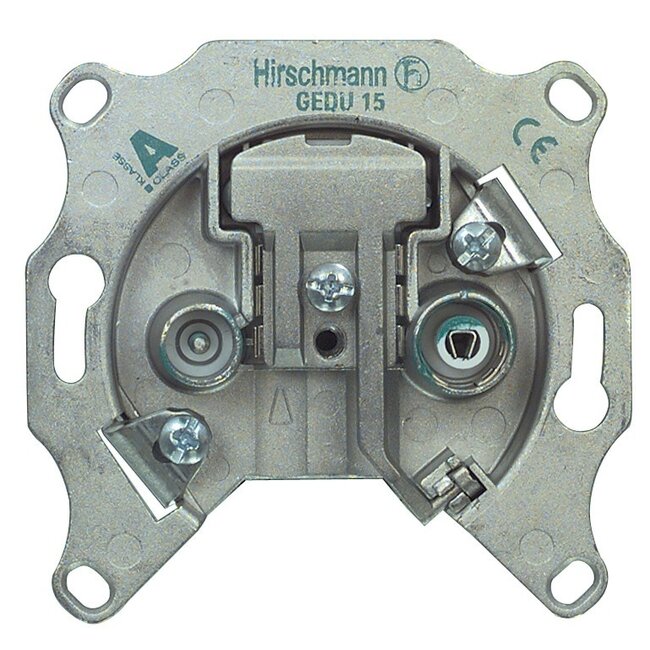

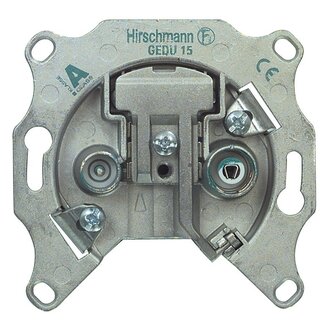

Technische Daten Hirschmann Durchgangsdose GEDU 15 SHOP komplett
- Eingang: Anschluss für abisoliertes Koaxkabel
- Ausgänge: 1x Koax IEC (männlich) / 1x Koax IEC (weiblich)
- Durchgang: Anschluss für abisoliertes Koaxkabel
- 2-Loch Wandsteckdose für Radio und TV
- Abzweigdämpfung: 15 dB
- Durchgangsdämpfung: 1 dB
- Abschirmung: Klasse >A
- Frequenzbereich: 5 - 2400 MHz (2 GHz ready)
- Impedanz: 75 Ohm
- Nicht geeignet für rückkanalfähige Hausinstallationen
- Push-Lock-Technologie für schnelles, einfaches und sicheres Befestigen des Kabels
- Universell einsetzbar mit den meisten bekannten Marken von Einbau- und Aufbaumaterial
- Ecken sind abbrechbar für runde Unterputzdosen
- Dank geringer Tiefe auch für halbtiefe Unterputzdosen geeignet
- Konform: RoHS, CE
- Farbe: Grau (Unterputzdose) / Elfenbein RAL1013 (Aufbaurahmen und Abdeckplatte)
- Garantie: 2 Jahre
Lieferumfang:
- 1x GEDU 15

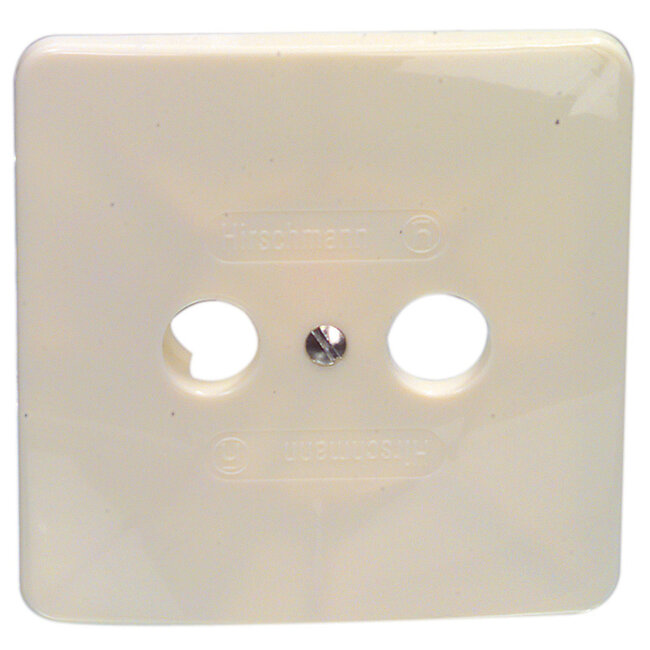

- 1x Abdeckplatte

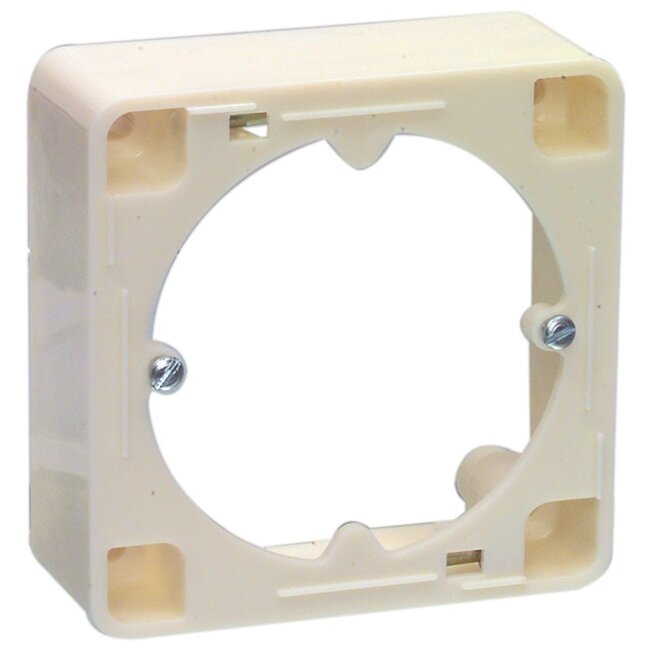

- 1x Aufbaurahmen
Achtung! Nicht genutzte Anschlüsse müssen abgeschlossen werden
Nicht genutzte Ausgänge müssen abgeschlossen werden, um Einstrahlung unerwünschter Signale zu verhindern. Verwenden Sie hierfür einen Abschlusswiderstand.
Spannung auf Ihrem Koaxkabel spürbar?
Wenn Sie beim Montieren der Wandsteckdose feststellen, dass Spannung auf dem Kabel liegt, empfehlen wir, Ihre CAI-Anlage zu erden und/oder zu schützen. Schließen Sie vorzugsweise Ihren Teilnehmerübernahmepunkt (AOP / Einlochdose) an den Potentialausgleich in Ihrem Sicherungskasten an. So ist Ihre CAI-Anlage geerdet. Ist eine Erdung am Potentialausgleich nicht möglich, installieren Sie bitte einen Überspannungsschutz in Ihrer CAI-Anlage, um Schäden an Ihrem Antennenverstärker oder angeschlossenen Geräten zu vermeiden.
