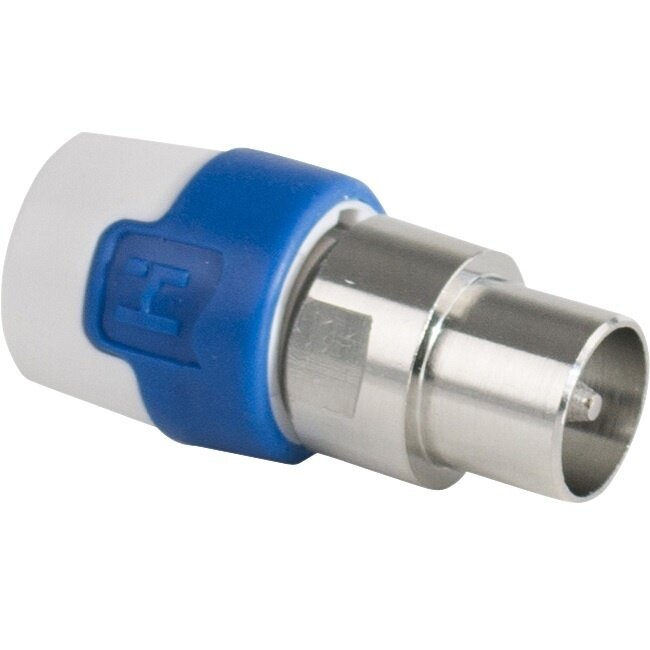

Hirschmann KOS 5 Koax IEC (m) Push-On Stecker / gerade

Verwenden Sie diesen einfach anzubringenden Push-On IEC-Stecker von Hirschmann, um ein Koaxialkabel mit einem IEC-Stecker auszustatten.

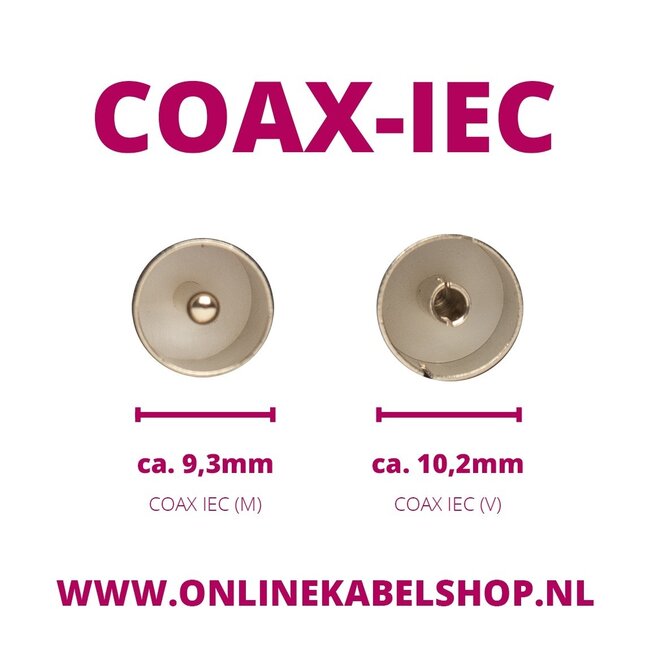

IEC männlich und IEC weiblich

Der IEC-männliche Stecker wird immer in Richtung Fernseher verwendet, der IEC-weibliche Stecker ist stets der Signalempfänger. Als Eselsbrücke können Sie sich den Sender MTV merken (Männlich zum TV), was bedeutet, dass immer ein IEC-männlicher Stecker am Fernseher angeschlossen wird (der Fernseher selbst verfügt über eine IEC-weibliche Buchse).

Push-On Stecker

Push-On Stecker, auch Aufsteckstecker genannt, werden einfach auf das Kabel aufgeschoben. Löten, crimpen oder schrauben ist nicht erforderlich. Wichtig ist jedoch, dass Sie das Kabel korrekt crimpen (siehe Reiter „Informationen“ für die „Montageanleitung“).

Der Hirschmann KOS5 Antennenstecker verhindert Störungen durch das 4G-Netz

In den Niederlanden werden immer mehr 4G-Masten errichtet. Ideal für Nutzer des 4G-Netzes, aber störend für digitales und HD-TV in den Niederlanden. Denn auf bestimmten Frequenzen und somit bei bestimmten Sendern kann das 4G-Netz Störungen verursachen. Dieser Stecker mit Abschirmung und Hirschmann Multimedia 4G LTE Schutz ist die Lösung. Durch die Abschirmung kann das Signal, das durch den Koax-Stecker läuft, nicht mehr von äußeren Störfaktoren beeinflusst werden.

Für die Inbetriebnahme des KOS5 benötigen Sie möglicherweise:

• Hirschmann IEC-Stecker für die andere Kabelseite (z.B. KOKWI 5 / KOK 5)
• Hirschmann F-Stecker für die andere Kabelseite (z.B. QFC 5 / QFA 5)
• Hirschmann Koaxialkabel (z.B. KOKA 9 ECA)
• Ein Abisolierwerkzeug für Koaxialkabel (z.B. CST 5)

Geeignet zur Montage an u.a. folgenden Hirschmann Koaxialkabeln:

Hirschmann KOKA 9 ECA / KOKA 9 TS, Hirschmann KOKA 799 ECA / KOKA 799, Hirschmann KOKA TRI 6 B2ca, Hirschmann KOKA PVC 6

Geeignet zur Montage an Koaxialkabeln anderer Hersteller mit:

• Koaxialkabel mit einem Durchmesser zwischen 6,8 und 7,4 mm (ideal sind 7 mm)
• Koaxialkabel mit einem festen Innenleiter zwischen 1,05 und 1,15 mm (ideal sind 1,02 mm)
• Koaxialkabel, bei denen der innere Bereich inklusive Folie nicht dicker als 5,1 mm ist (ideal sind 4,73 mm)

Technische Daten Hirschmann KOS 5 Koax IEC (m) Push-On Stecker / gerade

• Stecker: Koax IEC (männlich)
• geeignet zur Befestigung an Hirschmann Koaxialkabeln
• Ausführung: gerader Stecker
• Abschirmungsgrad: Screening Class >A++ / 4G/LTE Proof
• Abschirmung: bis 105 dB (30 - 1006 MHz) / bis 95 dB (1006 - 2000 MHz)
• Frequenzbereich: 5 - 3000 MHz (3 GHz ready)
• Impedanz: 75 Ohm
• Befestigung: Aufsteckbefestigung (Push-On Technologie)
• Kabelschutz: ja
• demontierbar / wiederverwendbar
• Lieferumfang: 1 Stecker (KOS5 männlich)
• konform: RoHS
• Farbe: grau / blau / weiß
• Garantie: 5 Jahre

Downloads

Montageanleitung
