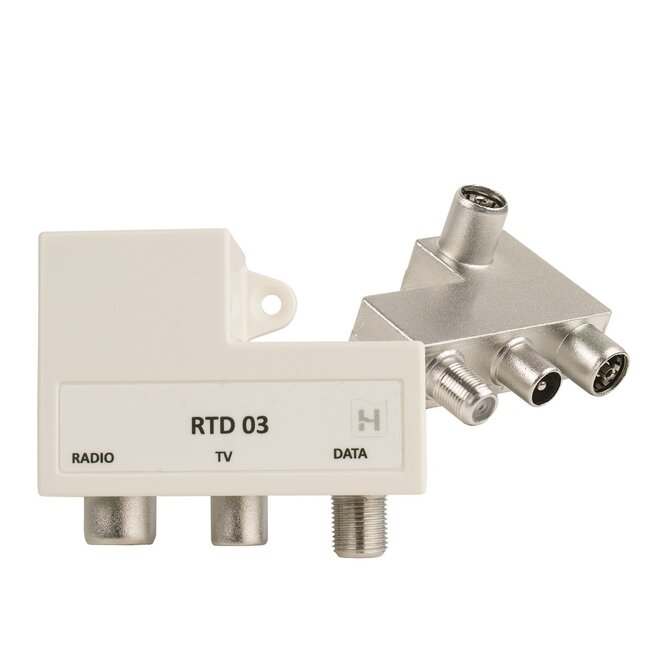

Hirschmann RTD 03 SHOP Push-On Radio/TV/Data Filter

Verwenden Sie diesen Aufsteckadapter, um das Signal Ihres Teilnehmerübernahmepunkts (AOB / SOP) auf Radio (FM), TV und Modem (Router) (DATA) zu verteilen.

Eigenschaften:

• Push-On Verteiler für Radio, Fernsehen und Daten
• Hohe Abschirmung: Klasse A+
• Geeignet für interaktives Fernsehen und Datenverkehr, 4K- und 2 GHz-ready
• Kann direkt am Teilnehmerübernahmepunkt (AOP) / Signalübernahmepunkt (SOP) angeschlossen werden
• In Kombination mit 4G/LTE-geschirmtem Koaxialkabel ist Ihre Verbindung 4G/LTE-sicher
• Geeignet für Installationen mit Rückkanal (rückkanalfähig)
• Kompatibel mit Ziggos Horizon Box
• Wird mit weißer Kunststoff-Schutzkappe geliefert

Platzierung des RTD 03 SHOP

Platzieren Sie den RTD 03 SHOP Diplex-Filter direkt an Ihrem Teilnehmerübernahmepunkt (Signalübernahmepunkt). Dies ist der Punkt im Haus, an dem Ihr CAI-Signal (das grüne Kabel) eintrifft. Wenn Sie einen Antennenverstärker besitzen, schließen Sie diesen an den TV-Anschluss dieses Verteilers an. Ihr Modem schließen Sie nicht am Verstärker an, sondern am Datenanschluss des RTD 03 SHOP. Wenn Sie den Radioausgang nicht verwenden, muss dieser mit einem Abschlusswiderstand abgeschlossen werden.

Geeignet zur Weiterleitung von:

• Analogen und digitalen TV- und Radiosignalen
• High Definition TV (HDTV)
• Interaktivem Fernsehen, einschließlich Video On Demand und verpasste Sendungen
• Frequenzen bis 2 GHz
• MoCa-Signalen (Internet über Koaxialkabel)
• Kabelinternet und Telefonie

Abschlusswiderstand für nicht genutzte Ausgänge

Nicht genutzte Anschlüsse müssen mit einem Abschlusswiderstand abgeschlossen werden.

Schützen Sie Ihre CAI-Anlage

Verhindern Sie Überspannungen, die Schäden an Ihren Fernsehern, Decodern, Verstärkern und anderen Geräten Ihrer CAI-Anlage verursachen können. Schließen Sie daher einen Überspannungsschutz an den Eingang Ihres Antennenverstärkers an. So sind alle anderen Komponenten Ihrer CAI-Anlage geschützt.

Technische Daten Hirschmann RTD 03 SHOP Push-On Radio/TV/Data Filter

• Eingang: 1x Koax IEC (weiblich)
• Ausgänge: 1x Koax IEC (weiblich) / 1x Koax IEC (männlich) / 1x F (weiblich)
• Durchgangsdämpfung: max. 0,5 dB
• Frequenzbereich: 5 - 2000 MHz (2 GHz ready)
• Diplex-Filter: TV/Daten = 5-65 MHz + 120-2000 MHz / Radio = 87,5-108 MHz
• Hohe Abschirmung: Klasse A+
• Impedanz: 75 Ohm
• Rückkanalfähig, MoCa-konform, Horizon Box kompatibel
• Inklusive weißer Kunststoff-Schutzkappe
• 4G/LTE-sicher
• MoCa-konform
• Docsis 3.1-konform
• Ziggo-kompatibel
• Für den Einsatz mit Horizon Box geeignet
• Konform mit RoHS
• Farbe: Grau/Weiß
• Garantie: 5 Jahre

Downloads

• Produktdatenblatt
