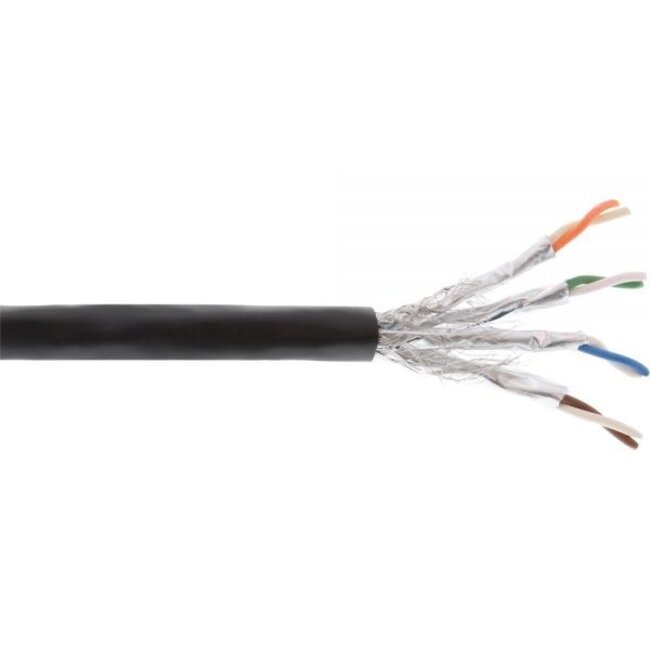

InLine CAT7a S/FTP Outdoor Installationskabel

Verwenden Sie dieses doppelt geschirmte S/FTP CAT7a Installationskabel mit massiven Adern für die Verbindung zwischen Wandsteckdosen und Switches, Patchpanels oder Routern. Dank der massiven (solid) Aderstruktur ist dieses Kabel für LSA-Montage geeignet. Das Kabel verfügt über vollkupferne verdrillte Adern.

Eigenschaften:

• massive Aderstruktur (solid)
• CAT7a: geeignet für Gigabit-Geschwindigkeiten (10/40/100 Gbit/s)
• maximale Bandbreite: 1200 MHz
• doppelt geschirmt (PiMF + FTP = S/FTP)
• verdrillte Aderpaare
• vollkupferne Adern (CU): kein CCA (Aluminium) oder CCS (Stahl)
• American Wire Gauge: AWG 23
• LDPE (Low-Density-Polyethylen) Mantel (wasserabweisend)
• RoHS-konform

CAT7a

Dieses Kabel entspricht der CAT7a-Spezifikation, was bedeutet, dass es in Netzwerken mit bis zu 100 Gbit/s eingesetzt werden kann. Das ist extrem schnell, und nur wenige Netzwerke erreichen solche Geschwindigkeiten. CAT7a wurde entwickelt, um Frequenzen bis 1200 MHz zu unterstützen, und Tests zeigen, dass Geschwindigkeiten von bis zu 100 Gbit/s auf einer Länge von 15 Metern und 40 Gbit/s auf 50 Metern erreicht werden können. CAT7a ist jedoch nicht in der TIA/EIA-568 Spezifikation anerkannt.

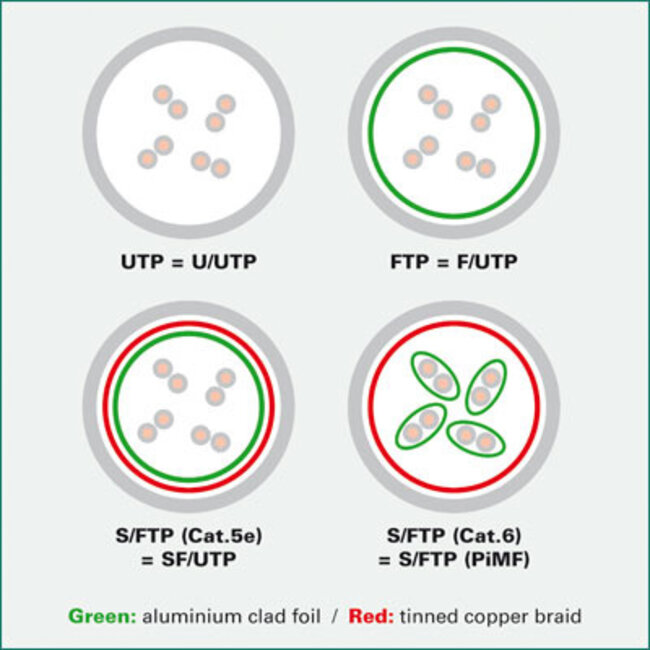

PiMF + FTP = S/FTP Kabel

Das Kabel ist mit einer geflochtenen Folienabschirmung um die verdrillten Adernpaare (FTP - Foiled Twisted Pair) ausgestattet und besitzt zusätzlich eine Folienabschirmung um jedes einzelne Adernpaar (PiMF - Pairs in Metal Foil). Wenn beide Abschirmungen vorhanden sind, wird das Kabel als S/FTP (Screened Foiled Twisted Pair) bezeichnet. Dadurch ist das Kabel deutlich besser als ein UTP-Kabel (Unshielded Twisted Pair), das ungeschirmt ist.

Massive (solid) und flexible (stranded) Aderstruktur

Der Unterschied zwischen massiver und flexibler Aderstruktur liegt im Aufbau der 8 Adern im Netzwerkkabel. Bei massiver Aderstruktur besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an RJ45-Steckern schwieriger ist. Flexible Adern bestehen aus mehreren dünnen Kupferdrähten, die sich leichter an RJ45-Stecker anschließen lassen. Netzwerkkabel mit flexibler Aderstruktur sind zudem weniger steif.

Unterschied zwischen geraden und gekreuzten Netzwerkkabeln

Ein normales Netzwerkkabel, das beispielsweise einen Drucker, Hub, Modem, Router oder Switch mit einem Computer oder Notebook verbindet, wird als gerades Kabel (straight) bezeichnet. Wenn zwei Computer oder ein Notebook und ein Computer direkt miteinander kommunizieren sollen, kann ein gekreuztes Netzwerkkabel (crossed) verwendet werden.

Verdrillte Paare

Durch das Verdrillen der Adern bei Zweidrahtkabeln wird elektromagnetische Interferenz vermieden. Netzwerkkabel für Computernetzwerke besitzen vier Aderpaare, die an den gleichen Farben erkennbar sind.

LSZH (Low Smoke Zero Halogen)

Low Smoke Zero Halogen bedeutet halogenfrei oder halogenarm. Dies bezeichnet Materialien, die im Brandfall wenig giftige Gase freisetzen und wenig Rauch entwickeln. Neben der direkten Gefahr für Mensch, Tier und Umwelt können giftige Gase auch Elektronik beschädigen und später Störungen verursachen. Durch den Einsatz halogenfreier Materialien können diese Risiken deutlich reduziert werden. Isolationsmäntel von (Daten-)Kabeln können halogenfrei hergestellt werden.

LDPE (Low-Density-Polyethylen)

Der Mantel ist UV-beständig und besteht aus LDPE, einem thermoplastischen Kunststoff auf Erdölbasis. LDPE ist wasserabweisend, beständig gegen Basen und Säuren und ein hervorragender Isolator.

Technische Daten InLine CAT7a S/FTP Outdoor Installationskabel

• S/FTP (Screened Foiled Twisted Pair)
• massive Adern (solid)
• verdrillte Paare
• Kabeltyp: CAT7a (Gigabit, 10GBase-T)
• maximale Bandbreite: 1200 MHz
• Impedanz: 100 Ohm (DC-Widerstand: max. 87 Ohm/km)
• Adern: Kupfer (4x 2x 0,58 mm AWG 23 solid CU)
• UV-beständig: geeignet für den Außeneinsatz
• Installationstemperatur: 0 - 50 °C
• Betriebstemperatur: -20 °C bis 60 °C
• LDPE-Mantel (wasserabweisend)
• Farbe: schwarz
• Normen: RoHS, ISO/IEC 11801, IEC 61156-5
• Kabeldurchmesser: 8,2 mm
• mit Meterangabe auf dem Kabel
