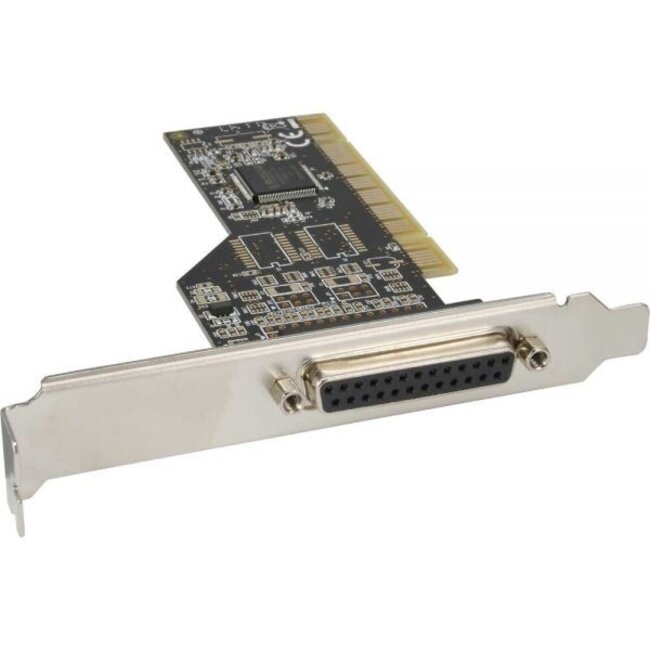

InLine parallele PCI-Karte mit 1x 25-poligem SUB-D IEEE 1284 LPT-Druckeranschluss

Erweitern Sie Ihren Computer mit dieser PCI-Karte um einen parallelen Druckeranschluss, auch bekannt als LPT-Port oder IEEE 1284 Schnittstelle. Dieser 25-polige Anschluss wurde bei älteren Systemen hauptsächlich zum Anschluss von Druckern oder Scannern verwendet. Die Installation der Karte in einen freien PCI-Steckplatz ist einfach.

Eigenschaften:

• Anschlüsse: 1x 25-poliger SUB-D (männlich)
• Geeignet für den Einbau in einen PCI-Steckplatz
• Nicht kompatibel mit PCI-Express (PCIe) und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: Parallel IEEE 1284
• Unterstützt Übertragungsgeschwindigkeiten bis zu 1,5 Mb/s
• Chipset: MosChip MCS9865
• Kompatibel mit Windows und Linux

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ war früher passend, heute handelt es sich um relativ große Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. Es gibt SUB-D Stecker mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

PCI

PCI, kurz für Peripheral Component Interconnect, ist ein Standard für Erweiterungssteckplätze auf dem Motherboard eines Computers. Diese Steckplätze ermöglichen das Hinzufügen von Funktionen zum Motherboard, wie z.B. Soundkarten oder Netzwerkkarten.

PCI-Express (PCIe)

Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Geschwindigkeiten. PCIe gibt es in verschiedenen Größen: 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Steckplatz ist. Eine kleinere Karte kann in einen größeren Steckplatz eingesetzt werden, umgekehrt funktioniert das nicht.

Mini PCI-Express (MiniPCIe)

MiniPCIe ist eine kleinere Variante, die in Mini-PCs und Laptops verwendet wird.

Welche PCI-Kartenart benötigen Sie?

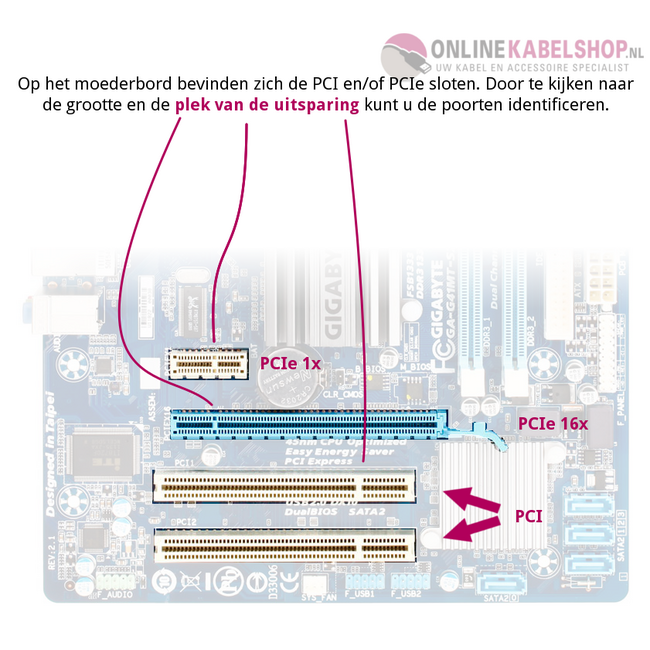

Welchen Anschluss Sie benötigen, hängt von Ihrem Motherboard und den verfügbaren Steckplätzen ab. Öffnen Sie dazu am besten Ihren PC und schauen Sie auf das Motherboard – meist muss dafür die linke Seitenabdeckung des Gehäuses entfernt werden. Das Motherboard ist die größte Platine im Computer und meist an der Rückwand befestigt. Die PCI(e)-Slots finden Sie unten links auf dem Motherboard. Anhand des Bildes in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Steckplatz handelt.

Serielle und parallele Kabel

Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes gleichzeitig überträgt. Ein paralleler Anschluss ist daher deutlich schneller als ein serieller. Serielle Anschlüsse an Computern haben meist 9 oder 25 Pins, während parallele Anschlüsse fast immer 25 Pins besitzen. Die COM1- und COM2-Ports sind seriell, der LPT1-Port (Druckeranschluss) ist parallel. Serielle Anschlüsse werden auch RS232 (Recommended Standard 232) genannt. Ein serielles Kabel kann auch für parallele Zwecke verwendet werden, dies hängt von den angeschlossenen Ports ab.

USB zu seriell oder parallel

Falls Ihr System keinen seriellen oder parallelen Anschluss besitzt, können Sie einen USB-Port mit einem USB-zu-seriell- oder USB-zu-parallel-Konverter erweitern.

25-poliger SUB-D Stecker

Der 25-polige SUB-D Stecker wird auch als DB25 oder IEEE-1284 bezeichnet. IEEE1284 ist weniger ein Stecker, sondern vielmehr ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt drei Steckertypen, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.

IEEE1284-A

Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).

IEEE1284-B

Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist an parallelen Druckern zu finden. Ein großer Anschluss mit zwei „Klick“-Klemmen an den Seiten.

IEEE1284-C

Der IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, ist bei einigen HP-Druckern (z.B. HP Laserjet 1100) zu finden. Es handelt sich um eine kleinere Version des IEEE-1284-B Centronics Steckers. Bei diesen Druckern wird standardmäßig ein Kabel von 25-poligem SUB-D zu Mini Centronics mitgeliefert.

Technische Daten der InLine parallelen PCI-Karte mit 1x 25-poligem SUB-D IEEE 1284 LPT-Druckeranschluss

• Externe Anschlüsse: 1x 25-poliger SUB-D (männlich)
• Interne Anschlüsse: 1x 32-Bit PCI-Bus
• Geeignet für PCI-Steckplätze
• Nicht kompatibel mit PCI-Express (PCIe) und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: Parallel IEEE 1284
• Übertragungsgeschwindigkeiten bis zu 1,5 Mb/s
• Chipset: MosChip MCS9865
• Unterstützt SPP, PS/2, EPP und ECP
• Einfache Installation: IRQ und I/O-Adresse werden automatisch zugewiesen
• Unterstützt das Teilen von PCI-IRQ für den Einsatz zusätzlicher Schnittstellenkarten
• Entspricht PCI-Spezifikation 2.3
• Unterstützt PCI Power-Management
• 256 Byte FIFO-Speicher
• Kompatibel mit Windows und Linux
• Farbe: Grau
• RoHS-konform
• Garantie: 2 Jahre

Downloads

Treiber Windows 10
Treiber Windows 8
Treiber Windows 7
Treiber Windows Vista
Treiber Windows XP - 64-bit
Treiber Windows XP - 32-bit
Treiber Linux
