InLine serielle/parallel PCI-Express Karte mit 1x 25-poligem und 2x 9-poligen SUB-D Anschlüssen

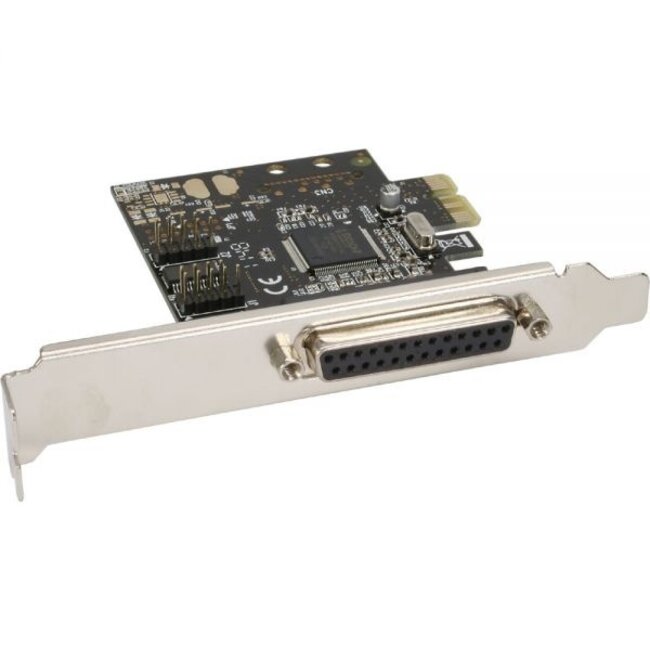

Erweitern Sie Ihren PC mit dieser PCI-Express (PCIe) Karte um 2 serielle RS232 Anschlüsse und 1 parallele Druckeranschluss, auch bekannt als LPT-Port oder IEEE 1284 Anschluss. Die 9-poligen SUB-D Anschlüsse sind seriell, der 25-polige SUB-D Anschluss ist parallel. Der 25-polige Anschluss wurde bei älteren Systemen hauptsächlich zum Anschluss von Druckern oder Scannern verwendet. Die Installation der Karte in einen freien PCIe Slot ist einfach.

Eigenschaften:

• Anschlüsse: 1x 25-poliger SUB-D (weiblich) + 2x 9-polige SUB-D (männlich)
• Geeignet für Einbau in einen PCI-Express (PCIe) Slot
• Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Slots
• Typ: seriell (RS-232) / parallel IEEE 1284
• Unterstützt Übertragungsgeschwindigkeiten bis zu 230,4 Kb/s (seriell) und 1,5 Mb/s (parallel)
• Chipset: MosChip MCS9901CV-CC
• Kompatibel mit Windows, Linux, Mac OS und DOS

SUB-D Steckverbinder

SUB-D Steckverbinder, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ war zur Zeit der Einführung passend, heute handelt es sich um relativ große Stecker. SUB-D Steckverbinder haben ein eigenes Nummerierungssystem, beginnen immer mit „D“, gefolgt vom Steckertyp mit der genauen Anzahl der Pins. Es gibt SUB-D Stecker mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

PCI

PCI, kurz für Peripheral Component Interconnect, ist ein Standard für Erweiterungssteckplätze auf dem Mainboard eines Computers. Diese Slots ermöglichen das Hinzufügen von Funktionen wie Soundkarten oder Netzwerkkarten.

PCI-Express (PCIe)

Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Datenübertragungsraten. PCIe gibt es in verschiedenen Größen: 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Slot ist. Eine kleinere Karte kann in einen größeren Slot eingesetzt werden, umgekehrt funktioniert das nicht.

Mini PCI-Express (MiniPCIe)

MiniPCIe ist eine kleinere Variante, die in Mini-PCs und Laptops verwendet wird.

Welche PCI-Kartenart benötigen Sie?

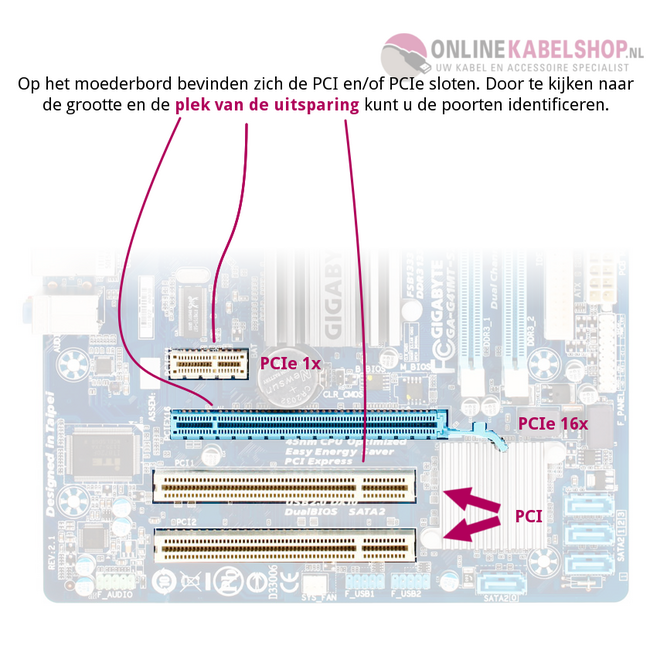

Welchen Anschluss Sie benötigen, hängt von Ihrem Mainboard und den verfügbaren Slots ab. Öffnen Sie dazu am besten das Gehäuse und schauen Sie auf das Mainboard, meist muss die linke Seitenabdeckung entfernt werden. Das Mainboard ist die größte Platine im Computer und meist am hinteren Gehäuse befestigt. Die PCI(e) Slots befinden sich unten links auf dem Mainboard. Anhand der Abbildung in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Slot handelt.

Serielle und parallele Kabel

Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes gleichzeitig überträgt. Ein paralleler Anschluss ist daher deutlich schneller als ein serieller. Serielle Anschlüsse an Computern haben meist 9 oder 25 Pins, während parallele Anschlüsse fast immer 25 Pins besitzen. Die COM1 und COM2 Ports sind seriell, der LPT1 Port (Druckeranschluss) ist parallel. Serielle Anschlüsse werden auch als RS232 (Recommended Standard 232) bezeichnet. Ein serielles Kabel kann auch für parallele Zwecke verwendet werden, dies hängt von den angeschlossenen Ports ab.

USB zu seriell oder parallel

Falls Ihr System keine serielle oder parallele Schnittstelle besitzt, können Sie einen USB-Port mit einem USB-zu-seriell oder USB-zu-parallel Konverter erweitern.

25-poliger SUB-D Anschluss

Der 25-polige SUB-D Anschluss wird auch als DB25 oder IEEE-1284 bezeichnet. IEEE1284 ist weniger ein Steckertyp, sondern ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist älteren Druckern. Es gibt drei Arten von Steckern, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.

IEEE1284-A

Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an älteren Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).

IEEE1284-B

Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist an parallelen Druckern zu finden. Ein großer Stecker mit zwei „Klick“-Klammern an den Seiten.

IEEE1284-C

IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, findet sich an einigen HP-Druckern (z.B. HP Laserjet 1100). Es ist eine kleinere Version des IEEE-1284-B Centronics Steckers. Bei diesen Druckern wird meist ein Kabel von 25-poligem SUB-D zu Mini-Centronics mitgeliefert.

Technische Daten der InLine seriellen/parallel PCI-Express Karte mit 1x 25-poligem und 2x 9-poligen SUB-D Anschlüssen

• Externe Anschlüsse: 1x 25-poliger SUB-D (weiblich) + 2x 9-polige SUB-D (männlich)
• Interne Anschlüsse: 1x PCIe Bus (x1) + 2x COM Port Pin Header* (männlich)
• Geeignet für Einbau in PCI-Express (PCIe) Slot
• Nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Slots
• Typ: seriell (RS-232) / parallel IEEE 1284
• Übertragungsgeschwindigkeiten bis zu 230,4 Kb/s (seriell) und 1,5 Mb/s (parallel)
• Chipset: MosChip MCS9901CV-CC
• Unterstützt das Teilen von PCI-IRQ für den Einsatz zusätzlicher Schnittstellenkarten
• Unterstützt SPP, PS/2, EPP und ECP bei IEEE 1284
• Entspricht PCI-Express Spezifikation 1.0
• Kompatibel mit industriellen Standards 16C450 / 16C550 UART
• 256 Byte FIFO Speicher pro Port
• Unterstützt Hardware- und Software-Flow-Control
• Unterstützt serielle Formate mit 5, 6, 7 und 8 Bits
• Unterstützt Paritätstypen: gerade (even), ungerade (odd), keine (none), space und mark
• Unterstützt 1 oder 2 Stopbits
• Kompatibel mit Windows, Linux, Mac OS und DOS
• Farbe: Grau
• RoHS-konform
• Garantie: 2 Jahre

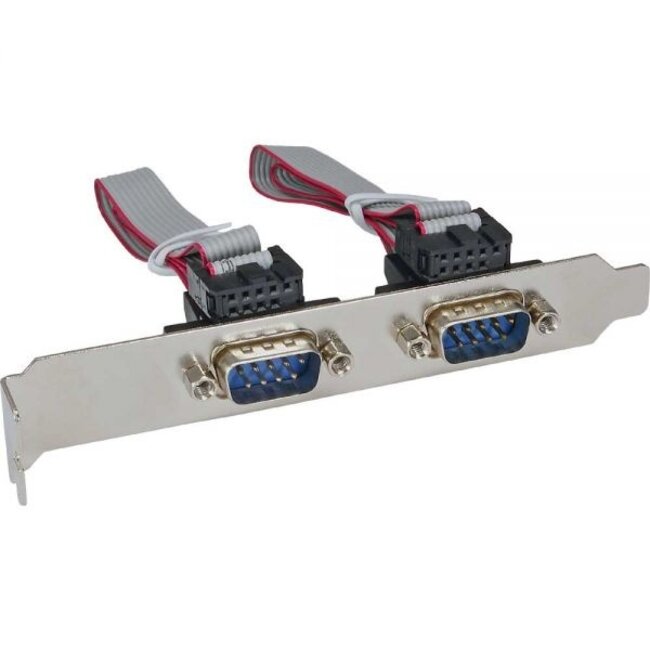

• *Hier schließen Sie das Bracket mit 2x 9-poligen SUB-D Anschlüssen an
