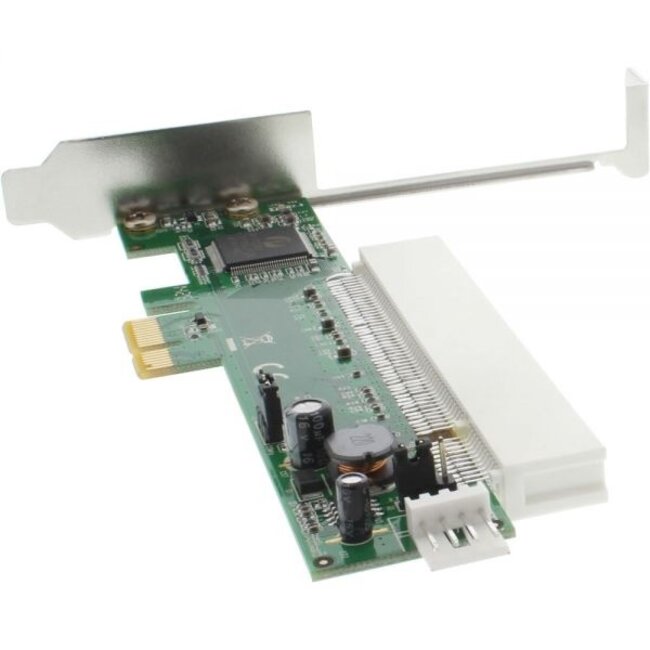

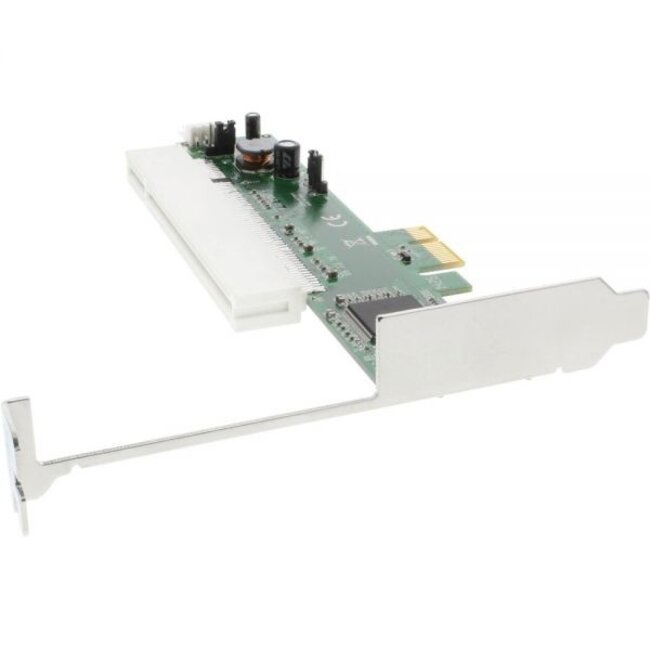

InLine PCIe-zu-PCI Adapter

Diese PCI-Express-Karte wandelt einen PCI-Express-Steckplatz auf dem Motherboard in einen 32-Bit-PCI-Steckplatz für ältere Erweiterungskarten um.

PCI

PCI, kurz für Peripheral Component Interconnect, ist ein Standard für Erweiterungssteckplätze auf dem Motherboard eines Computers. Diese Steckplätze ermöglichen das Hinzufügen von Funktionen zum Motherboard, wie beispielsweise einer Soundkarte oder Netzwerkkarte.

PCI-Express (PCIe)

Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Geschwindigkeiten. PCIe ist in mehreren Formaten erhältlich, nämlich 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Steckplatz ist. Eine kleinere Karte kann problemlos in einen größeren Steckplatz eingesetzt werden, umgekehrt funktioniert dies jedoch nicht.

Mini PCI-Express (MiniPCIe)

MiniPCIe ist eine kleinere Variante, die in Mini-PCs und Laptops verwendet wird.

Welche PCI-Kartenart benötigen Sie?

Welche Anschlussart Sie benötigen, hängt von Ihrem Motherboard und den noch verfügbaren Steckplätzen ab. Am besten öffnen Sie den PC und schauen direkt auf das Motherboard – meist muss dafür die linke Seitenabdeckung des Gehäuses entfernt werden. Das Motherboard ist die größte Leiterplatte im Computer und in den meisten Fällen am hinteren Gehäuse befestigt. Die PCI(e)-Steckplätze finden Sie unten links auf dem Motherboard. Anhand des Bildes zu diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Steckplatz handelt.

Spezifikationen InLine PCIe-zu-PCI Adapter

• Konform mit PCI Express Base Specification Revision 1.1
• Konform mit PCI Express to PCI/PCI-X Bridge Specification Revision 1.0
• Konform mit PCI Local Bus Specification Revision 3.0
• PCI Express x1 Verbindung mit 2,5 Gbps Datenrate
• 3,3 V PCI-Signalisierung mit 5 V I/O-Toleranz

Systemanforderungen:

• Computer mit freiem PCIe-Steckplatz

Lieferumfang:

• PCIe-zu-PCI Adapterkarte
• Bedienungsanleitung
