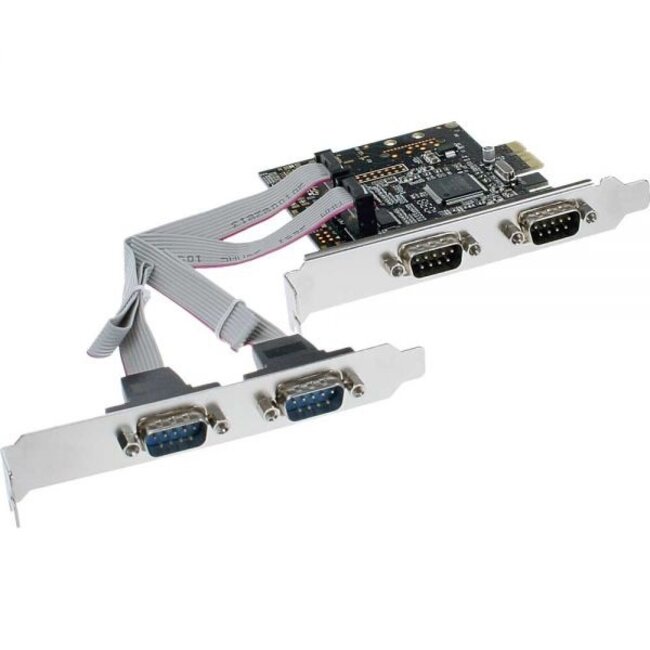

InLine serielle RS232 PCI-Express Karte mit 4 9-poligen SUB-D Anschlüssen

Erweitern Sie Ihren PC mit dieser seriellen RS232 PCI Express (PCIe) Karte um 4 9-polige SUB-D Anschlüsse. Die Installation der Karte in einen freien PCIe-Steckplatz ist einfach.

Eigenschaften:

• Anschlüsse: 4x 9-polige SUB-D (männlich)
• geeignet für den Einbau in einen PCI-Express (PCIe) Steckplatz
• nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: seriell (RS-232)
• unterstützt Übertragungsgeschwindigkeiten bis zu 230,4 Kb/s
• Chipsatz: MosChip MCS9904 CV-AA
• kompatibel mit Windows, Linux, Mac OS und DOS

SUB-D Anschlüsse

SUB-D Anschlüsse, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ war früher passend, heute handelt es sich um relativ große Steckverbinder. SUB-D Anschlüsse haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. SUB-D Anschlüsse gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist also ein männlicher 25-poliger SUB-D Anschluss, während DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.

PCI

PCI, kurz für Peripheral Component Interconnect, ist ein Standard für Erweiterungssteckplätze auf dem Mainboard eines Computers. Diese Steckplätze ermöglichen es, Funktionen wie Soundkarten oder Netzwerkkarten hinzuzufügen.

PCI-Express (PCIe)

Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Datenübertragungsraten. PCIe gibt es in verschiedenen Größen: 1x, 4x, 8x und 16x, wobei 1x der kleinste und 16x der größte Steckplatz ist. Eine kleinere Karte kann problemlos in einen größeren Steckplatz eingesetzt werden, umgekehrt funktioniert das nicht.

Mini PCI-Express (MiniPCIe)

MiniPCIe ist eine kleinere Variante, die in Mini-PCs und Laptops verwendet wird.

Welche PCI-Kartenart benötigen Sie?

Welchen Anschluss Sie benötigen, hängt von Ihrem Mainboard und den verfügbaren Steckplätzen ab. Öffnen Sie dazu am besten Ihren PC und schauen Sie auf das Mainboard – meist muss dazu die linke Seitenabdeckung des Gehäuses entfernt werden. Das Mainboard ist die größte Leiterplatte im Computer und meist am hinteren Gehäuse befestigt. Die PCI(e)-Steckplätze finden Sie unten links auf dem Mainboard. Anhand des Bildes in diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Steckplatz handelt.

Spezifikationen der InLine seriellen RS232 PCI-Express Karte mit 4 9-poligen SUB-D Anschlüssen

• externe Anschlüsse: 4x 9-polige SUB-D (männlich)
• interne Anschlüsse: 1x PCIe Bus (x1) + 2x COM Port Pin Header* (männlich)
• geeignet für den Einbau in einen PCI-Express (PCIe) Steckplatz
• nicht kompatibel mit (Standard) PCI und Mini PCI-Express (MiniPCIe) Steckplätzen
• Typ: seriell (RS-232)
• Unterstützt Übertragungsgeschwindigkeiten bis zu 230,4 Kb/s
• Chipsatz: MosChip MCS9904 CV-AA
• entspricht PCI-Express Spezifikation 1.1
• kompatibel mit industriellen Standards 16C450 / 16C550 UART
• 256 Byte FIFO-Speicher pro Port
• unterstützt Hardware- und Software-Flow-Control
• unterstützt serielle Formate mit 5, 6, 7 und 8 Bits
• unterstützt Paritätsprüfungen: gerade (even), ungerade (odd), keine (none), space und mark
• unterstützt 1- oder 2-Stoppbit-Betrieb
• kompatibel mit Windows, Linux, Mac OS und DOS
• Farbe: grau
• RoHS-konform
• Garantie: 2 Jahre
• * Hier schließen Sie die Blende mit 2 zusätzlichen Anschlüssen an

Downloads

Treiber Windows 10
Treiber Windows 8
Treiber Windows 7
Treiber Windows Vista
Treiber Windows XP - 64-bit
Treiber Windows XP
