IR über HDMI Extender - Version 1.4 (4K 30Hz)

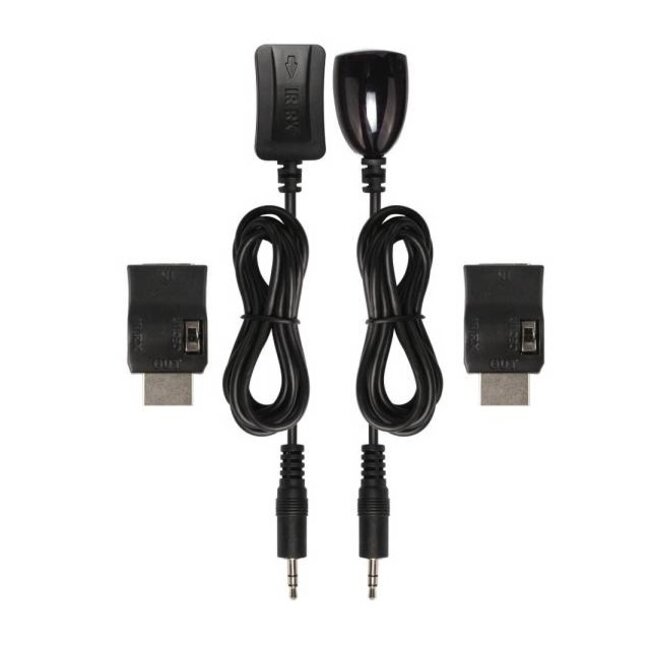

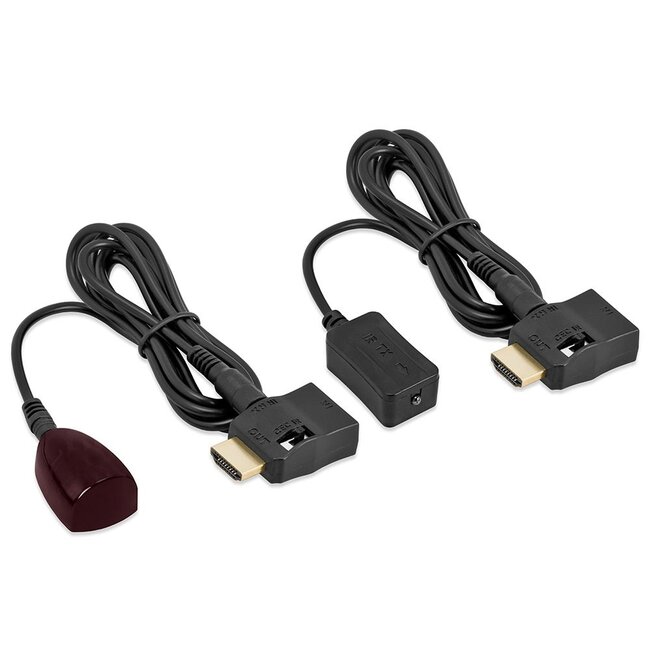

Verwenden Sie diesen IR über HDMI Extender, um das Signal Ihrer Infrarot-Fernbedienung über das HDMI-Kabel zu übertragen. So können Sie ein per HDMI angeschlossenes Gerät auf der anderen Seite Ihres Raumes oder sogar in einem anderen Raum steuern. Das Set besteht aus 2 Adaptern, 1 Infrarot-Empfänger und 1 Infrarot-Sender.

Funktionsweise

• 1. Schließen Sie 1 Adapter an Ihr sendendes Gerät an (z. B. Ihren BluRay-Player).
• 2. Schließen Sie 1 Adapter an Ihr empfangendes Gerät an (Ihr Display).
• 3. Schließen Sie das Kabel mit IR-Sender (IR-Emitter) an den Adapter an, der mit Ihrem sendenden Gerät verbunden ist, und platzieren Sie das IR-Auge vor dem Gerät. Wichtig ist, dass das IR-Auge Signale an das sendende Gerät senden kann.
• 4. Schließen Sie das Kabel mit IR-Empfänger (IR-Receiver) an den Adapter an, der mit Ihrem empfangenden Gerät verbunden ist, und platzieren Sie das IR-Auge im Bereich Ihrer Fernbedienung (Reichweite ca. max. 8 Meter).
• 5. Verbinden Sie nun ein HDMI-Kabel (maximal 20 Meter) zwischen den Adaptern, und das IR-Signal wird über das HDMI-Kabel übertragen.

CEC-Signal

CEC wird unterstützt, muss jedoch über Schalter an den Adaptern aktiviert werden. Wenn Sie sich für CEC entscheiden, werden die IR-Signale nicht übertragen. Dieser Adapter verwendet nämlich den CEC-Kanal (Pin 13), um IR-Signale zu übertragen. Sie wählen also entweder CEC oder IR.

Was ist CEC?

Über HDMI-CEC werden Befehle an verschiedene Geräte gesendet. Wenn Sie beispielsweise eine Disc in den DVD-Player (mit CEC) einlegen, sendet dieser über Pin 13 des HDMI-Kabels den Befehl an den Fernseher und AV-Receiver (mit CEC), sich einzuschalten und/oder den richtigen Kanal auszuwählen. Dies geschieht automatisch, wenn alle Geräte CEC unterstützen, auch wenn Ihre Geräte nicht alle vom selben Hersteller sind. Sie können alle Geräte mit einer Fernbedienung steuern und Geräte auch gegenseitig steuern lassen.

Spezifikationen IR über HDMI Extender - Version 1.4 (4K 30Hz)

• Anschlüsse Sender + Empfänger: HDMI-A (männlich) - HDMI-A + IR (weiblich)
• geeignet für die Übertragung von Audio- und Videosignalen
• geeignet für Auflösungen bis 3840 x 2160 @ 30 Hz
• entspricht der Version 1.4 Spezifikation (HDMI High Speed mit Ethernet)
• überträgt IR-Fernbedienungssignale über das HDMI-Kabel
• inklusive IR-Sender und IR-Empfänger
• Schalter für CEC- oder IR-Übertragung
• vergoldete Kontakte
• Konformität: nicht bekannt
• Farbe: schwarz
• Garantie: 2 Jahre
