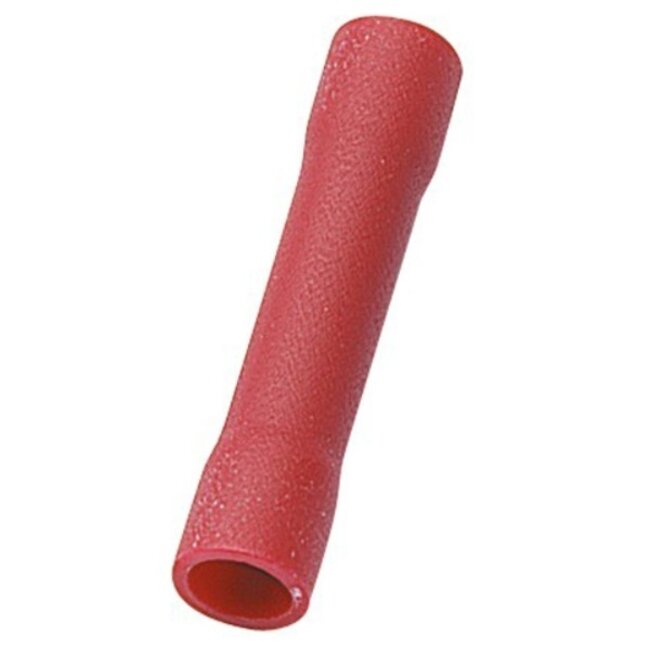

Durchgangs-Kabelschuh - 4,3mm / rot (100 Stück)
Verwenden Sie diesen Kabelschuh, um 2 Kabel miteinander zu verbinden. Ein Durchgangs-Kabelschuh wird auch als Stoßverbinder, Kabelverbinder, Spleiß-Kabelschuh oder Butt Connector bezeichnet. Die Lieferung umfasst 1 Beutel mit 100 Kabelschuhen.
Kabelschuhe
Kabelschuhe sind häufig verwendete Bauteile in der Elektrotechnik. Ein Kabelschuh ist ein Fast On (oder Push On) Verbinder, der mit einer speziellen Crimpzange an ein Kupferkabel gecrimpt wird. Es gibt verschiedene Arten von Kabelschuhen, die Sie als praktische Verbindungselemente zum Verbinden von Kabeln verwenden können.
Verschiedene Farben von Kabelschuhen
Kabelschuhe sind in 3 verschiedenen Farben erhältlich:
- rot: maximale Stromstärke zwischen 0 und 16 A und Leiterquerschnitt zwischen 0,25 und 1,5 mm² (AWG 22-16)
- blau: maximale Stromstärke zwischen 17 und 25 A und Leiterquerschnitt zwischen 1,5 und 2,5 mm² (AWG 16-14)
- gelb: maximale Stromstärke zwischen 26 und 40 A und Leiterquerschnitt zwischen 4,0 und 6,0 mm² (AWG 12-10)
Technische Daten Durchgangs-Kabelschuh - 4,3mm / rot (100 Stück)
- Typ: Stoßverbinder
- Ausführung: weiblich - weiblich
- Isolierung: vollständig isoliert

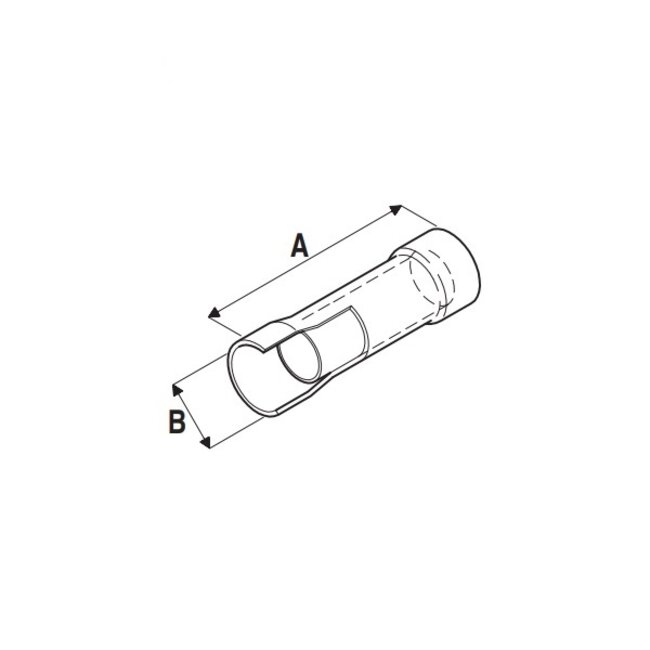

- Länge: 26 mm (siehe A)
- Öffnungsdurchmesser: 4,3 mm (siehe B)
- maximale Stromstärke: 0 bis 16 A
- Leiterquerschnitt: 0,25 bis 1,5 mm² (AWG 22 bis AWG 16)
- Material: elektrolytisch verzinntes Kupfer mit PVC-Isolierung
- Lieferumfang: 1 Beutel mit 100 Kabelschuhen
- Farbe: rot
- konform: RoHS
- Garantie: 2 Jahre
