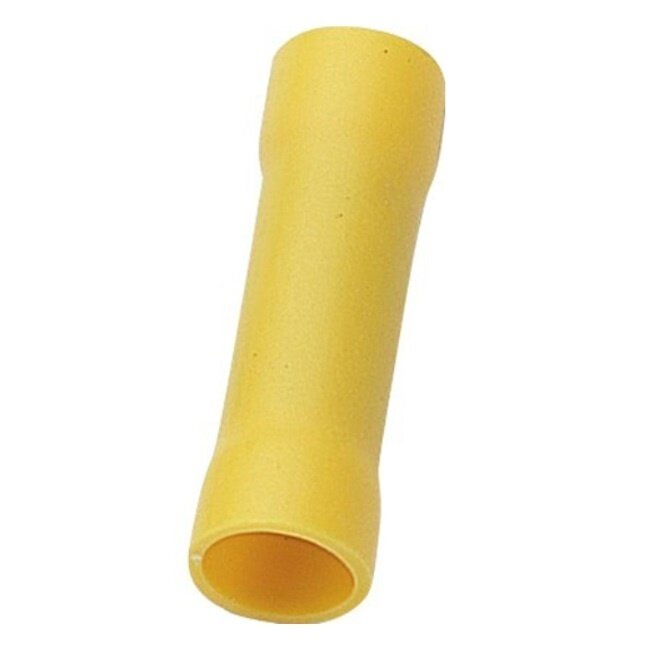

Durchgangs-Kabelschuh - 6,7mm / gelb (100 Stück)
Verwenden Sie diesen Kabelschuh, um zwei Kabel miteinander zu verbinden. Ein Durchgangs-Kabelschuh wird auch als Stoßverbinder, Kabelverbinder, Spleiß-Kabelschuh oder Butt Connector bezeichnet. Die Lieferung umfasst 1 Beutel mit 100 Kabelschuhen.
Kabelschuhe
Kabelschuhe sind häufig verwendete Bauteile in der Elektrotechnik. Ein Kabelschuh ist ein Fast On (oder Push On) Connector, der mit einer speziellen Crimpzange an ein Kupferkabel gecrimpt wird. Es gibt verschiedene Arten von Kabelschuhen, die Sie als praktisches Verbindungselement zum Verbinden von Kabeln verwenden können.
Verschiedene Farben von Kabelschuhen
Kabelschuhe sind in 3 verschiedenen Farben erhältlich:
- rot: maximale Stromstärke zwischen 0 und 16A und Leiterquerschnitt zwischen 0,25 und 1,5mm² (AWG22-16)
- blau: maximale Stromstärke zwischen 17 und 25A und Leiterquerschnitt zwischen 1,5 und 2,5mm² (AWG16-14)
- gelb: maximale Stromstärke zwischen 26 und 40A und Leiterquerschnitt zwischen 4,0 und 6,0 mm² (AWG12-10)
Technische Daten Durchgangs-Kabelschuh - 6,7mm / gelb (100 Stück)
- Typ: Stoßverbinder
- Ausführung: weiblich - weiblich
- Isolierung: vollständig isoliert

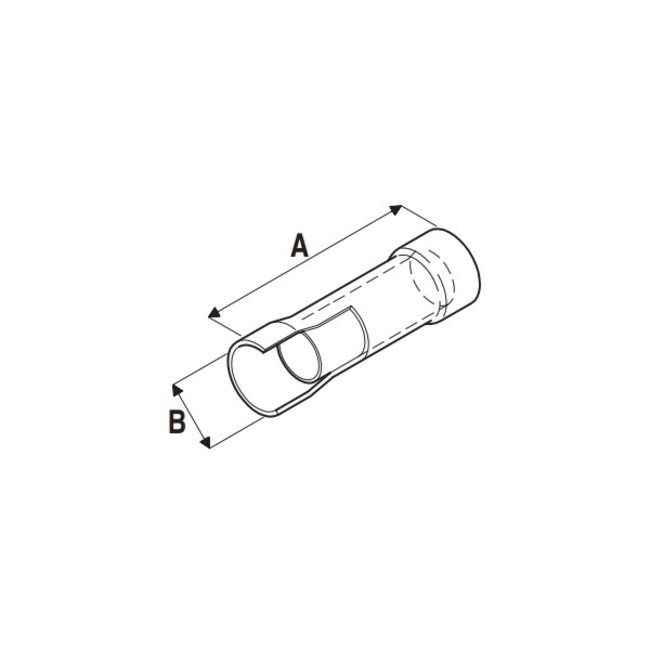

- Länge: 27 mm (siehe A)
- Öffnungsdurchmesser: 6,7 mm (siehe B)
- maximale Stromstärke: 26 bis 40 A
- Leiterquerschnitt: 4,0 bis 6,0 mm² (AWG 12 bis AWG 10)
- Material: elektrolytisch verzinntes Kupfer mit PVC-Isolierung
- Lieferumfang: 1 Beutel mit 100 Kabelschuhen
- Farbe: gelb
- Konformität: RoHS
- Garantie: 2 Jahre
