Keystone-Modul Cinch RCA (w) - Cinch RCA (w) Video (gelb) - versenkte Buchse

Verwenden Sie dieses Keystone-Modul, um eine Steckdose mit Keystone-Port, beispielsweise eine Wandsteckdose oder ein Patchpanel, mit einem Cinch-Videoanschluss auszustatten. Der Cinch-Stecker wird auch als RCA-Stecker bezeichnet.

Eigenschaften:

• Signaltyp: analoges Video
• Farbkennzeichnung: gelb (Video)
• integrierbar in das Keystone-System (19,2 x 14,9 mm)
• Standardmodulgröße: 18 mm breit

Versenkte Buchse

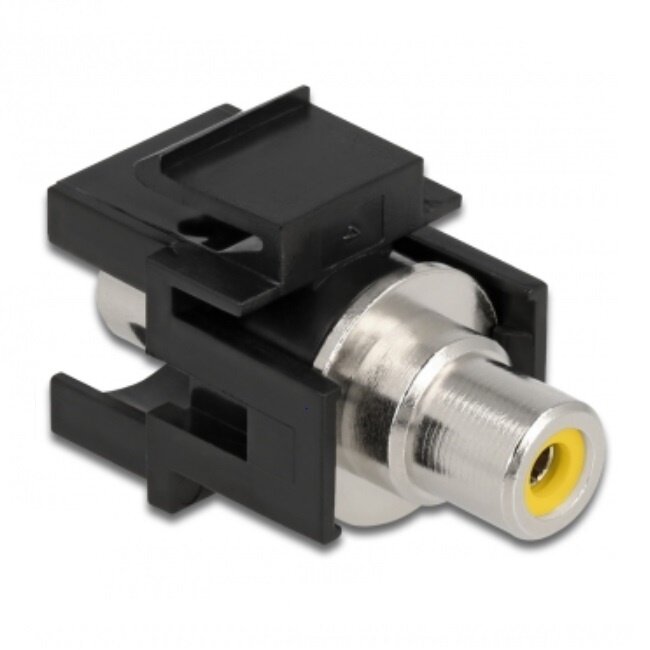

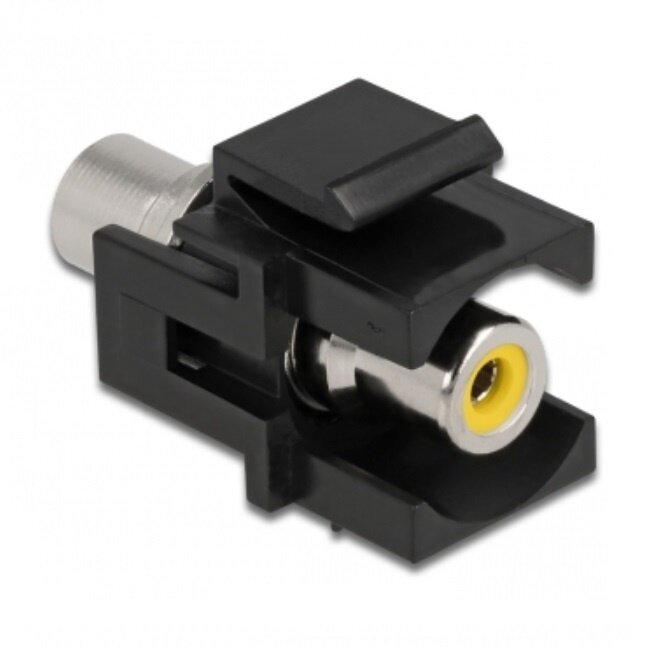

Der Cinch-RCA-Anschluss ist in den Adapter versenkt eingebaut. Dies ist ideal bei Keystone-Steckdosen mit Abdeckkappen und wenn es optisch ansprechender ist, wenn der Anschluss in der Modulfläche liegt, anstatt vorne hervorsteht. Ein Nachteil ist jedoch, dass bei Steckdosen mit wenig Platz auf der Rückseite der interne Anschluss weiter nach hinten ragt. Dies ist auf dem Artikelbild gut ersichtlich.

Was ist Keystone?

Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in z. B. Wandsteckdosen, Ausgabeboxen, Montagerahmen, Patchpanels, DIN-Schienen usw. Keystone ermöglicht eine einfache, schrauben- und lötfreie Installation von Anschlüssen an beliebigen Stellen. Die Module werden in die Öffnungen eingeklickt und die Kabel angeschlossen.

Kompakte und Standardmodule

Kompakte Module mit einer Breite bis zu 15,9 mm sind schmaler als Standardmodule mit einer Breite von 16 bis 18 mm. Sowohl kompakte als auch Standardmodule sind in das universelle Keystone-System integrierbar. Möchten Sie z. B. ein Patchpanel mit 48 Ports montieren, sind Standardmodule zu breit und es sollten kompakte Module verwendet werden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.

Composite Video

Der Composite-Video-Stecker ist ein älterer Videoanschluss, erkennbar an der gelben Farbe. Weitere Bezeichnungen für Composite sind CVBS oder im Englischen „composite“. Ältere tragbare Geräte wie Videokameras und tragbare DVD-Player verfügen häufig über diesen Anschluss, aber auch Fernseher, Videorekorder und Beamer haben meist an gut zugänglichen Stellen (Seite, Vorderseite) einen Composite-Video-Eingang.

Kein Audio

Ein Composite-Kabel mit nur einem gelben Cinch-Stecker ist ausschließlich für das Bildsignal gedacht. Für Audio muss ein separates Kabel angeschlossen werden. Dies ist meist ein Cinch-Kabel, manchmal auch ein digitaler optischer oder koaxialer Kabelanschluss.

Technische Daten Keystone-Modul Cinch RCA (w) - Cinch RCA (w) Video (gelb) - versenkte Buchse

• Anschlüsse: Cinch 1x RCA (weiblich) - Cinch 1x RCA (weiblich)
• versenkte Cinch-RCA-Buchse
• Signaltyp: analoges Video (gelbe Kennzeichnung)
• integrierbar in Keystone-System (19,2 x 14,9 mm)
• Modulmaße (B x H x T): 18 x 22,3 x 33,2 mm
• Gehäuse: Kunststoff
• Lieferumfang: 1 Modul
• Farbe: schwarz
• konform: RoHS
• Garantie: 2 Jahre
