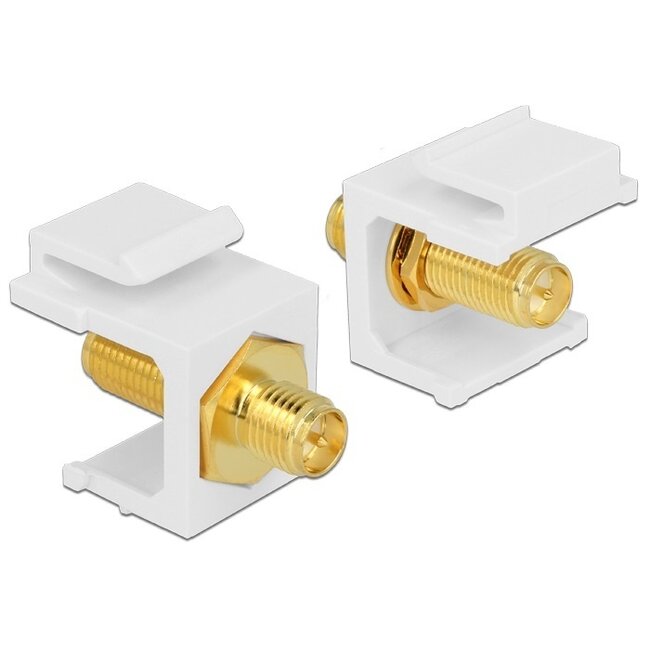

Keystone-Modul RP-SMA (w) - RP-SMA (w)

Verwenden Sie dieses Keystone-Modul, um eine Keystone-Buchse, beispielsweise eine Wandsteckdose oder ein Patchpanel, mit einem RP-SMA-Anschluss auszustatten.

Eigenschaften:

• Integrierbar in das Keystone-System (19,2 x 14,9 mm)
• Standardmodul-Breite: 16,3 mm
• Impedanz: 50 Ohm
• RoHS-konform

Was ist Keystone?

Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in u.a. Wandsteckdosen, Ausgabeboxen, Montageframes, Patchpanels, DIN-Schienen etc. Keystone ermöglicht eine einfache Installation von Anschlüssen an beliebigen Stellen, ohne Schrauben oder Löten. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.

Kompakte und Standard-Module

Kompakte Module mit einer Breite bis 15,9 mm sind schmaler als Standard-Module mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standard-Module sind in das universelle Keystone-System integrierbar. Möchten Sie beispielsweise ein Patchpanel mit 48 Ports montieren, sind Standard-Keystone-Module zu breit und es sollten kompakte Module verwendet werden. Bei allen Keystone-Buchsen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.

SMA-Stecker

Der SMA-Stecker ist ein schraubbarer, kompakter koaxialer RF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA-Stecker

Neben Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der Innenkontakt vertauscht ist. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss findet sich häufig an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne. Insgesamt gibt es 4 Arten von SMA-Steckern:

• SMA männlich (Innenkontakt als Stift, Gewinde innen)
• SMA weiblich (Innenkontakt als Buchse, Gewinde außen)
• RP-SMA männlich (Innenkontakt als Buchse, Gewinde innen)
• RP-SMA weiblich (Innenkontakt als Stift, Gewinde außen)

Spezifikationen Keystone-Modul RP-SMA (w) - RP-SMA (w)

• Anschlüsse: RP-SMA (weiblich) - RP-SMA (weiblich)
• Impedanz: 50 Ohm
• Integrierbar in Keystone-System (19,2 x 14,9 mm)
• Modulmaße (B x H x T): 16,3 x 22,3 x 24,5 mm
• Gehäuse: Kunststoff
• Lieferumfang: 1 Modul
• Farbe: Weiß
• Konform: RoHS
• Garantie: 2 Jahre
