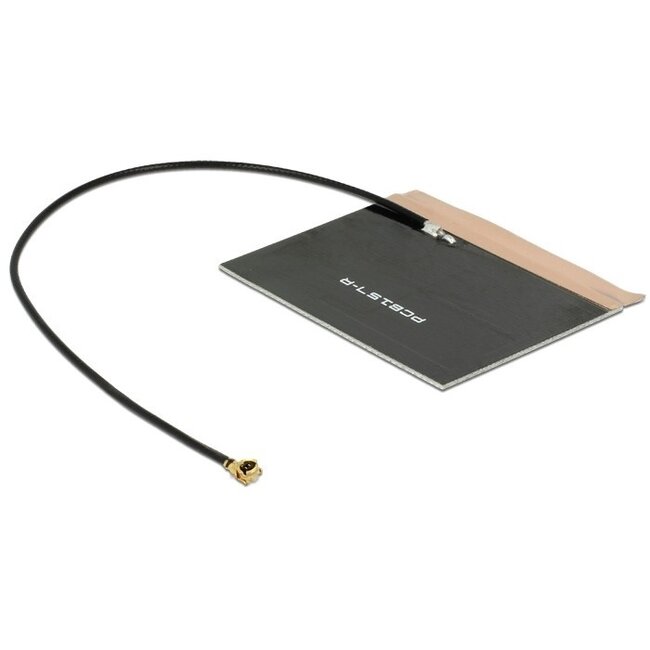

LTE PCB Antenne mit MHF IPEX (w) Stecker - 2 - 3,5 dBi
Platzieren Sie diese LTE-Antenne mit weiblichem Hirose U.FL MHF IPEX (U.FL LP-068) Stecker in Ihrer Ausrüstung, um Signale zu senden und zu empfangen.
Hirose U.FL
Diese kleinen HF-Steckverbinder für hohe Frequenzen (bis zu 6 GHz) wurden von der Hirose Electric Group entwickelt. Die U.FL-Stecker sind nahezu identisch mit IPEX MHF Steckverbindern. Diese Steckverbinder werden häufig in Situationen verwendet, in denen der Platz begrenzt ist und ein möglichst kleiner Stecker gewünscht wird. Zum Beispiel in Laptops und anderen kleineren Systemen zur Verbindung der Wi-Fi-Antenne. Auch wird dieser Anschluss in (tragbaren) Geräten zur Verbindung der GPS-Antenne genutzt. Der Anschluss ist nicht für häufiges An- und Abstecken ausgelegt, dies ist nur wenige Male möglich, danach ist ein Austausch erforderlich. Der einzusteckende Stecker ist immer weiblich, da der Anschluss am Gerät immer männlich ist.

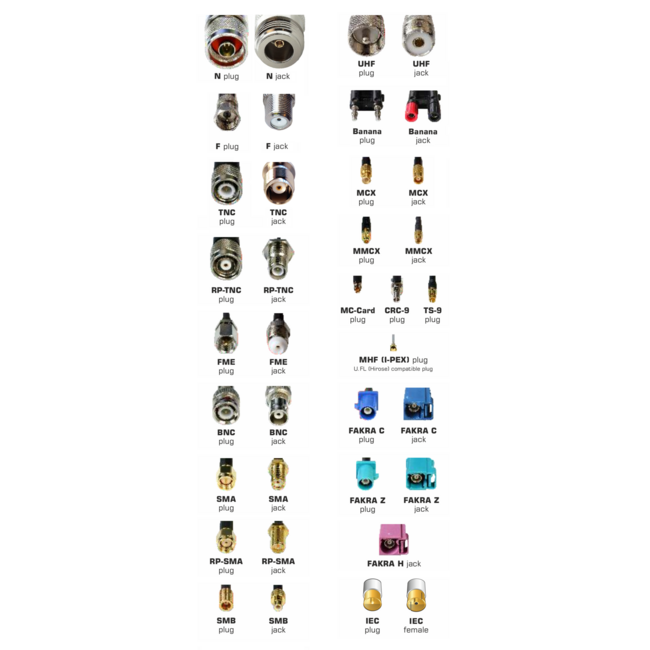

Verschiedene Arten von U.FL Kabeln/Steckern:
- weiblicher Stecker U.FL-LP-068 - 1,13 mm Kabel - kompatibel mit IPEX 20278-112R-13
- weiblicher Stecker U.FL-LP-066 - 1,32 mm Kabel - kompatibel mit IPEX 20278-112R-32
- weiblicher Stecker U.FL-LP-088 - 1,37 mm Kabel - kompatibel mit IPEX 20278-112R-37
- weiblicher Stecker U.FL-LP(V)-044 - 0,81 mm Kabel - kompatibel mit IPEX MHFII 20311-011R-08
- männlicher Stecker (Geräteanschluss) Hirose U.FL-R-SMT-1(10) - kompatibel mit IPEX 20279-001E-01
Spezifikationen LTE PCB Antenne mit MHF IPEX (w) Stecker - 2 - 3,5 dBi
- Stecker: Hirose U.FL MHF IPEX (weiblich)

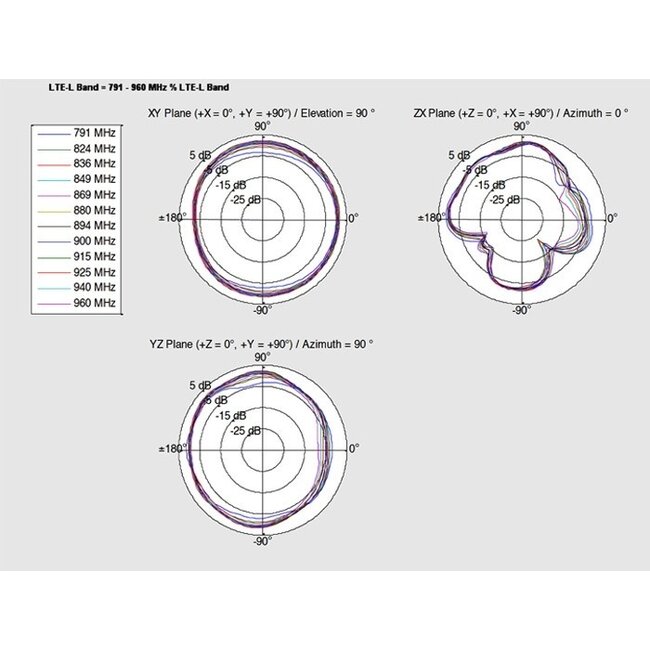

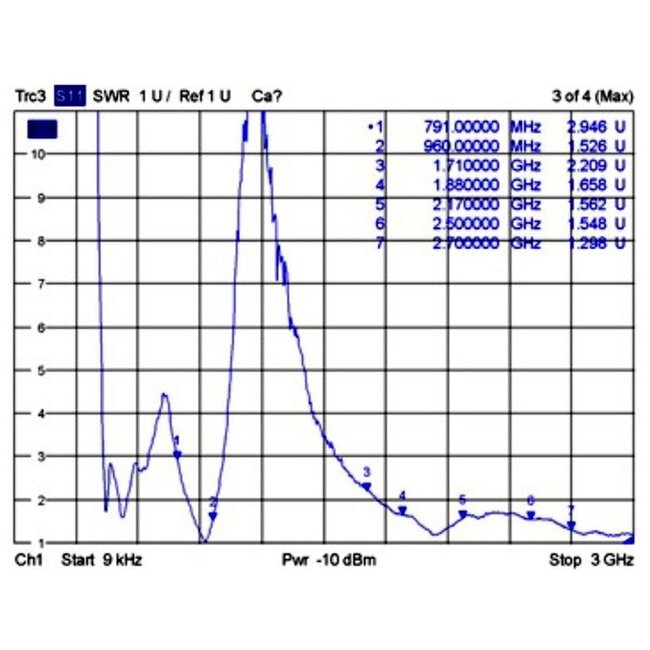

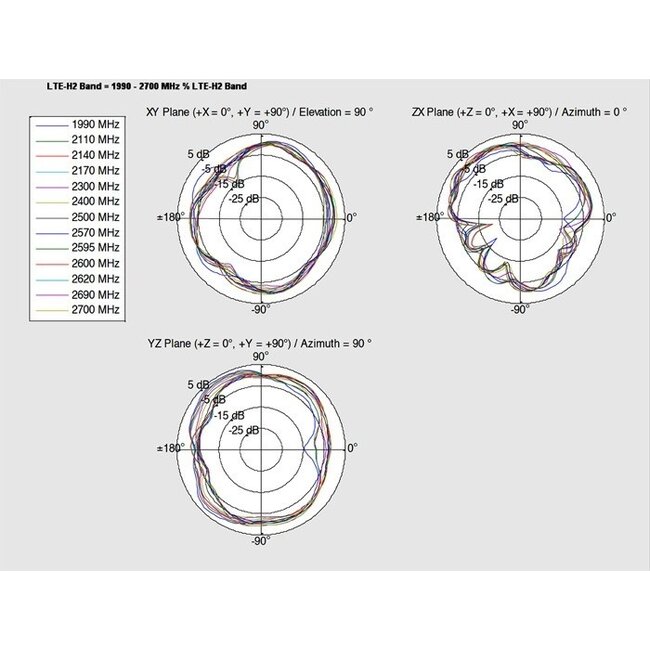

- Frequenzbereich: 791 - 960 MHz, 1710 ~ 2.170 MHz, 2500 ~ 2700 MHz
- Verstärkung: 2 ~ 3,5 dBi
- Antennentyp: interne LTE PCB Antenne
- Kabeltyp: 1,13 mm (U.FL-LP-068)
- Impedanz: 50 Ohm
- Betriebstemperatur: -10 °C bis 55 °C

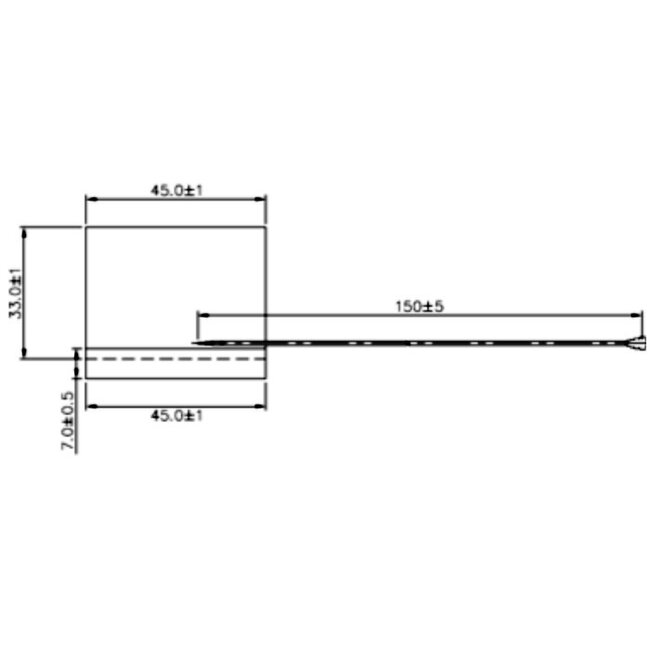

- Abmessungen (LxBxH): 45 x 33 x 0,8 mm
