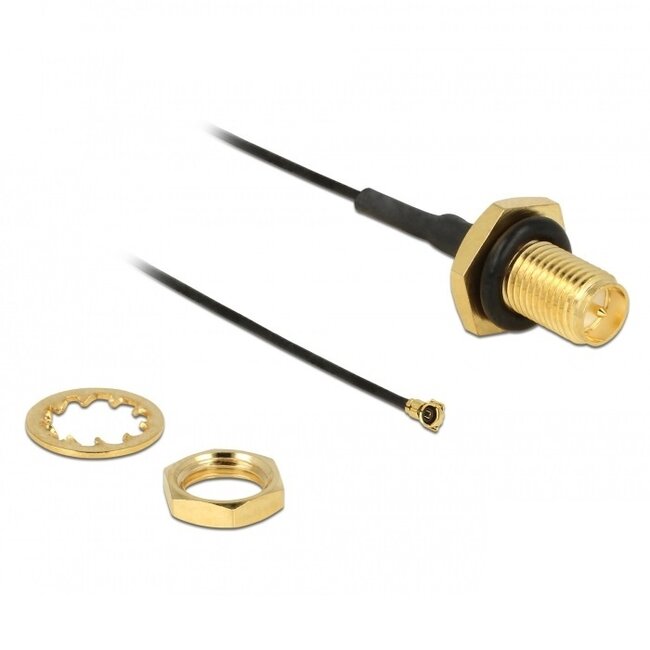

MHF 4 (w) - RP-SMA (w) Kabel mit Dichtungsring - Micro Coax (0,81 mm) - 50 Ohm
Verwenden Sie diesen Adapter, um eine Antenne mit RP-SMA-Stecker mit einem (tragbaren) Gerät mit MHF 4 / MHF 4L Antennenanschluss zu verbinden.
Eigenschaften:
- 50 Ohm Impedanz
- Micro Coax (0,81 mm) Kabel
- geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
- Dichtungsring an der RP-SMA-Seite macht die Verbindung spritzwassergeschützt
- Kupferleiter
- geschirmtes Kabel
- vergoldete Kontakte
MHF Connector
MHF-Steckverbinder, auch bekannt als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC oder UMCC Steckverbinder, sind kleine 50 Ohm RF-Steckverbinder für hohe Frequenzen (bis 6 GHz). Diese Steckverbinder wurden von der Hirose Electric Group, I-PEX und anderen entwickelt. MHF-Steckverbinder werden häufig dort eingesetzt, wo der Platz begrenzt ist und ein möglichst kleiner Steckverbinder gewünscht wird. Zum Beispiel in Laptops, Smartphones, Tablets und anderen kleineren Systemen zur Verbindung der Wi-Fi-Antenne. Auch in (tragbaren) Geräten wird dieser Anschluss zur Verbindung der GPS-Antenne verwendet. Der Anschluss ist nicht für häufiges An- und Abstecken ausgelegt, dies ist nur wenige Male möglich, danach ist ein Austausch erforderlich. Der einzusteckende Steckverbinder ist immer weiblich, da der Anschluss am Gerät immer männlich ist.
Verschiedene MHF-Steckverbindertypen:
- MHF I / MHF 1: Höhe = 2,5 mm / Kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm oder 1,37 mm
- MHF II / MHF 2: Höhe = 2,0 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm
- MHF III / MHF 3: Höhe = 1,5 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm
- MHF IV / MHF 4: Höhe = 1,2 mm / Kabel: Micro Coax 0,81 mm
- MHF IV L / MHF 4L: Höhe = 1,4 mm / Kabel: Micro Coax 1,13 mm oder 1,37 mm
MHF I (MHF1) Steckverbinder
Der MHF I Steckverbinder hat eine Höhe von 2,5 mm. Er ist kompatibel mit:
- Hirose U.FL Stecker U.FL-LP-040
- Hirose U.FL Stecker U.FL-LP-068
- Hirose U.FL Stecker U.FL-LP-066
- Hirose U.FL Stecker U.FL-LP-088
- Sunridge MCBG Stecker MCBG#68
- Sunridge MCBG Stecker MCBG#59
- I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz)
MHF II (MHF2) Steckverbinder
Der MHF II Steckverbinder hat eine Höhe von 2 mm. Er ist kompatibel mit:
- Hirose U.FL Stecker U.FL-LP(V)-040
- Sunridge MCBG2 Stecker MCBG2#68
- I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz)
MHF III (MHF3) Steckverbinder
Der MHF III Steckverbinder hat eine Höhe von 1,5 mm. Er ist kompatibel mit:
- Hirose W.FL Stecker W.FL-LP-040
- Sunridge MCD Stecker MCD#60 / MCD#68
- I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz)
- I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz)

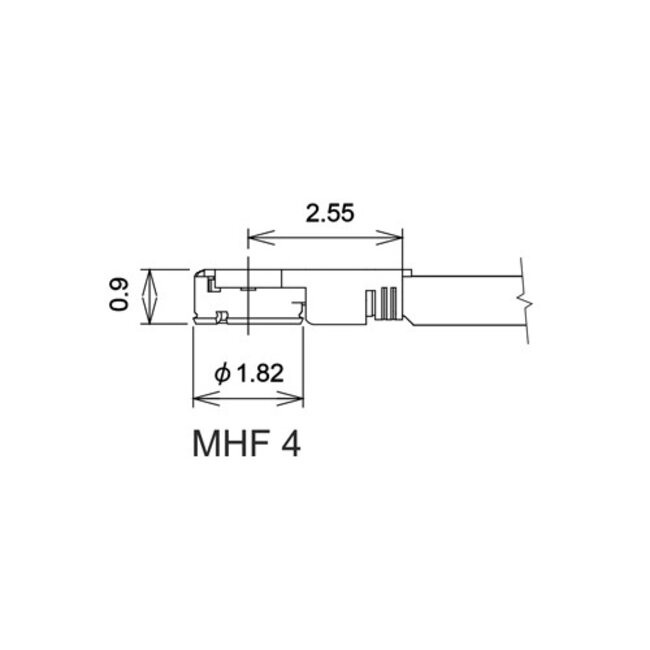

MHF IV (MHF4 / MHF 4L) Steckverbinder
Der MHF 4 Steckverbinder hat eine Höhe von 1,2 mm (MHF 4) bzw. 1,4 mm (MHF 4L). Er ist kompatibel mit:
- Murata HSC Stecker MHXP32
- I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz)
SMA Connector
Der SMA-Steckverbinder ist ein schraubbarer, kompakter Koaxial-RF-Steckverbinder, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.
Reverse Polarity SMA Connectoren
Neben Standard-SMA-Steckverbindern gibt es auch Reverse Polarity SMA (RP-SMA) Steckverbinder. Dabei handelt es sich um eine Variante des SMA-Steckverbinders, bei der der innere Stift die Geschlechtsrichtung wechselt. SMA-Steckverbinder sind nicht kompatibel mit RP-SMA-Steckverbindern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss ist häufig an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden.
Insgesamt gibt es 4 SMA-Steckverbindertypen:
- SMA männlich (Stift innen, Gewinde innen)
- SMA weiblich (Buchse innen, Gewinde außen)
- RP-SMA männlich (Buchse innen, Gewinde innen)
- RP-SMA weiblich (Stift innen, Gewinde außen)
Spezifikationen MHF 4 (w) - RP-SMA (w) Kabel mit Dichtungsring - Micro Coax (0,81 mm) - 50 Ohm
- Steckverbinder: MHF 4 (weiblich) - RP SMA (weiblich)
- Ausführung Steckverbinder: gewinkelter MHF - gerader RP SMA
- Kabeltyp: 20448-001R-08 / Micro Coax (0,81 mm)
- geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
- Dichtungsring an der RP SMA-Seite macht die Verbindung spritzwassergeschützt
- Gewindelänge: 9 mm
- Leiterart: Kupfer (CU)
- Impedanz: 50 Ohm
- Dämpfung pro Meter: 4,9 dB @ 2,4 GHz
- minimale Biegeradius: 3,24 mm
- Kabeldurchmesser: 0,81 mm
- geschirmtes Kabel
- vergoldete Kontakte
- Anwendung: Anschluss von Antennen (u.a. Wi-Fi, GPS etc.) an Notebooks, Smartphones, Tablets und andere kleine (tragbare) Geräte
- Lieferumfang: 1 Kabel
- konform: RoHS
- Farbe: schwarz
- Garantie: 2 Jahre
