MHF 4L LK (w) - RP-SMA (w) Kabel - Micro Coax (1,37 mm) - 50 Ohm

Verwenden Sie diesen Adapter, um eine Antenne mit RP-SMA-Stecker mit einem (tragbaren) Gerät mit MHF 4 / MHF 4L Antennenanschluss zu verbinden.

Eigenschaften:

• 50 Ohm Impedanz
• Micro Coax Kabel (1,37 mm)
• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• MHF LK (Locking) Stecker für den Einsatz in Umgebungen mit starken Stößen und Vibrationen
• Kupferleiter
• geschirmtes Kabel
• vergoldete Kontakte

MHF LK (Locking) Stecker

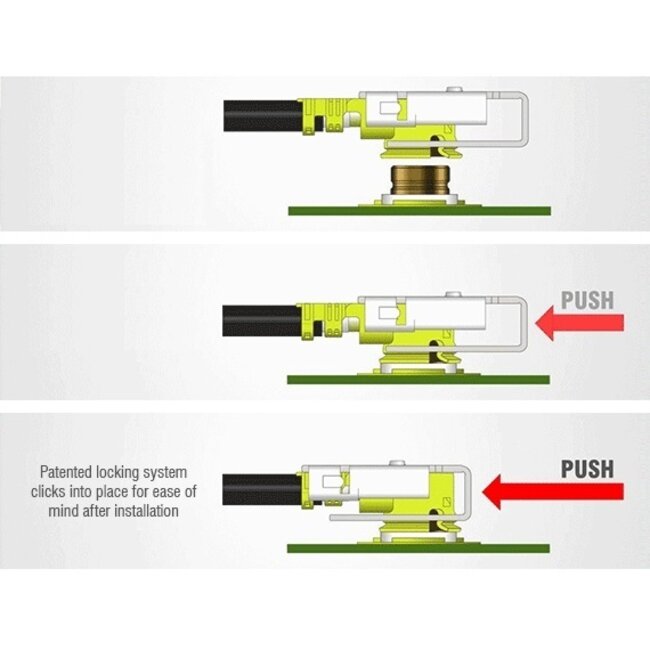

Der MHF-Stecker verfügt über einen verriegelbaren LK (Locking) Stecker. Wie auf dem Bild zu diesem Artikel zu sehen ist, setzen Sie den MHF LK-Stecker auf die Buchse und verriegeln ihn anschließend. Sie schieben einfach den Verriegelungsmechanismus nach hinten. Dank dieses patentierten Verriegelungssystems ist dieses Kabel für Anwendungen geeignet, bei denen die Verbindung starken Stößen und Vibrationen ausgesetzt ist.

MHF Stecker

MHF-Stecker, auch bekannt als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC oder UMCC Stecker, sind kleine 50-Ohm RF-Stecker für hohe Frequenzen (bis zu 6 GHz). Diese Stecker wurden von der Hirose Electric Group, I-PEX und anderen entwickelt. MHF-Stecker werden häufig dort eingesetzt, wo Platz begrenzt ist und ein möglichst kleiner Stecker gewünscht wird. Zum Beispiel in Laptops, Smartphones, Tablets und anderen kleinen Systemen zur Verbindung der Wi-Fi-Antenne. Auch in (tragbaren) Geräten werden sie zum Anschluss von GPS-Antennen verwendet. Der Anschluss ist nicht für häufiges An- und Abstecken ausgelegt, dies ist nur wenige Male möglich, danach ist ein Austausch erforderlich. Der einzusteckende Stecker ist immer weiblich, da der Anschluss am Gerät stets männlich ist.

Verschiedene MHF-Steckertypen:

• MHF I / MHF 1: Höhe = 2,5 mm / Kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm oder 1,37 mm
• MHF II / MHF 2: Höhe = 2,0 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm
• MHF III / MHF 3: Höhe = 1,5 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm
• MHF IV / MHF 4: Höhe = 1,2 mm / Kabel: Micro Coax 0,81 mm
• MHF IV L / MHF 4L: Höhe = 1,4 mm / Kabel: Micro Coax 1,13 mm oder 1,37 mm

MHF I (MHF1) Stecker

Der MHF I Stecker hat eine Höhe von 2,5 mm. Er ist kompatibel mit:

• Hirose U.FL Stecker U.FL-LP-040
• Hirose U.FL Stecker U.FL-LP-068
• Hirose U.FL Stecker U.FL-LP-066
• Hirose U.FL Stecker U.FL-LP-088
• Sunridge MCBG Stecker MCBG#68
• Sunridge MCBG Stecker MCBG#59
• I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz)

MHF II (MHF2) Stecker

Der MHF II Stecker hat eine Höhe von 2 mm. Er ist kompatibel mit:

• Hirose U.FL Stecker U.FL-LP(V)-040
• Sunridge MCBG2 Stecker MCBG2#68
• I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz)

MHF III (MHF3) Stecker

Der MHF III Stecker hat eine Höhe von 1,5 mm. Er ist kompatibel mit:

• Hirose W.FL Stecker W.FL-LP-040
• Sunridge MCD Stecker MCD#60 / MCD#68
• I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz)

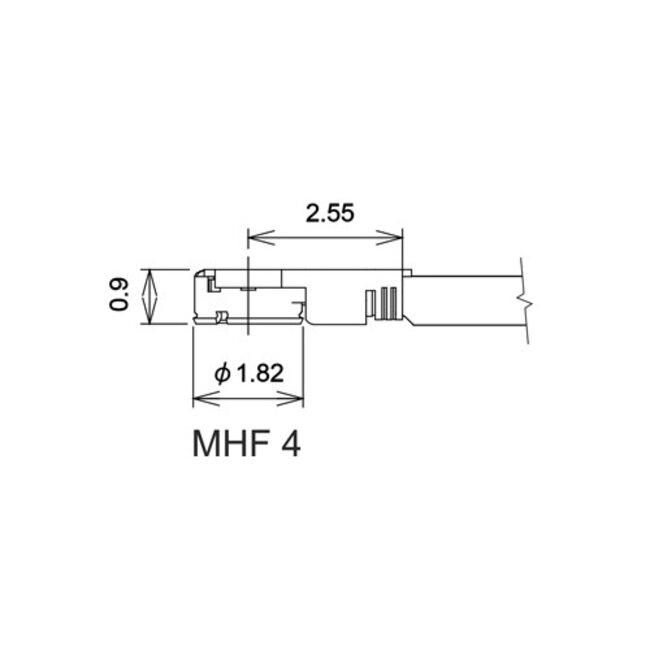

MHF IV (MHF4 / MHF 4L) Stecker

Der MHF 4 Stecker hat eine Höhe von 1,2 mm (MHF 4) bzw. 1,4 mm (MHF 4L). Er ist kompatibel mit:

• Murata HSC Stecker MHXP32
• I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz)

SMA Stecker

Der SMA-Stecker ist ein schraubbarer, kompakter koaxialer RF-Stecker, der in den 1960er Jahren entwickelt wurde und eine Impedanz von 50 Ohm besitzt.

Reverse Polarity SMA Stecker

Neben Standard-SMA-Steckern gibt es auch Reverse Polarity SMA (RP-SMA) Stecker. Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Stift die Geschlechter tauscht. SMA-Stecker sind nicht kompatibel mit RP-SMA Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA Anschluss ist häufig an Wi-Fi (Modem-)Routern mit abnehmbaren Antennen zu finden.

Insgesamt gibt es 4 Arten von SMA Steckern:

• SMA männlich (Stift innen, Gewinde innen)
• SMA weiblich (Buchse innen, Gewinde außen)
• RP-SMA männlich (Buchse innen, Gewinde innen)
• RP-SMA weiblich (Stift innen, Gewinde außen)

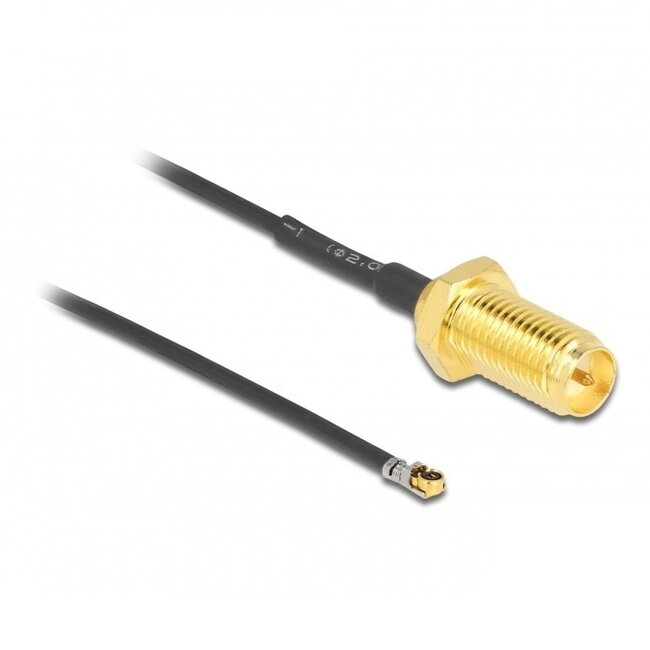

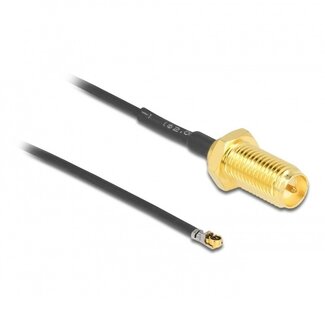

Technische Daten MHF 4L LK (w) - RP-SMA (w) Kabel - Micro Coax (1,37 mm) - 50 Ohm

• Stecker: MHF 4L LK (weiblich) - RP SMA (weiblich)
• Steckerausführung: gewinkelter MHF - gerader RP SMA
• Kabeltyp: Micro Coax (1,37 mm)

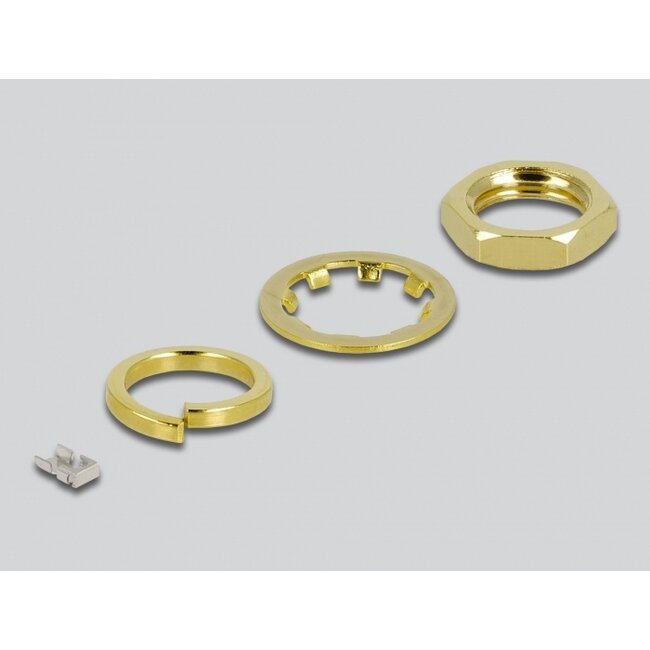

• geeignet für (Panel-)Einbau (inkl. Ring und Mutter)
• MHF LK (Locking) Stecker
• Gewindelänge: 10 mm
• Leiterart: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 2,5 dB @ 2,4 GHz
• minimale Biegeradius: 9 mm
• Kabeldurchmesser: 1,37 mm
• geschirmtes Kabel
• vergoldete Kontakte
• Anwendung: Anschluss von Antennen (z.B. Wi-Fi, GPS etc.) an Notebooks, Smartphones, Tablets und andere kleine (tragbare) Geräte
• Lieferumfang: 1 Kabel
• Konformität: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
